Hardware-Referenzhandbuch

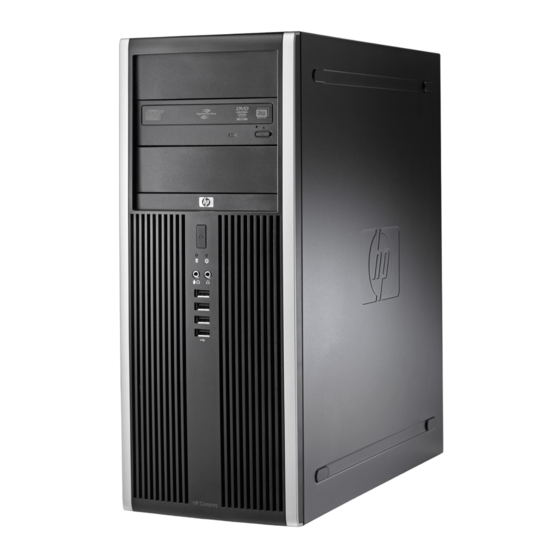

HP Compaq 8000 Elite Convertible Minitower Business PC

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HP 8000

Inhaltszusammenfassung für HP 8000

  • Seite 1 Hardware-Referenzhandbuch HP Compaq 8000 Elite Convertible Minitower Business PC...
  • Seite 2 Erfüllungsgehilfen von HP beruhen, bleibt hierdurch unberührt. Ebenso bleibt hierdurch die Haftung für sonstige Schäden, die auf einer grob fahrlässigen Pflichtverletzung durch HP oder auf einer vorsätzlichen oder grob fahrlässigen Pflichtverletzung eines gesetzlichen Vertreters oder Erfüllungsgehilfen von HP beruht, unberührt.

  • Seite 3: Allgemeines

    Allgemeines In diesem Handbuch finden Sie grundlegende Informationen für die Aufrüstung dieses Computermodells. VORSICHT! In dieser Form gekennzeichneter Text weist auf Verletzungs- oder Lebensgefahr bei Nichtbefolgen der Anleitungen hin. ACHTUNG: In dieser Form gekennzeichneter Text weist auf die Gefahr von Hardware-Schäden oder Datenverlust bei Nichtbefolgen der Anleitungen hin.
  • Seite 4 Allgemeines DEWW...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Produktmerkmale Merkmale der Standardkonfiguration ....................1 Komponenten auf der Vorderseite ....................... 2 Komponenten des Speicherkarten-Lesegeräts ..................3 Komponenten auf der Rückseite ......................4 Tastatur ..............................5 Verwenden der Windows Logo-Taste .................. 5 Position der Seriennummer ........................7 2 Hardware-Aufrüstung Wartungsfreundlichkeit .........................
  • Seite 6 Anhang A Technische Daten Anhang B Batterieaustausch Anhang C Externe Sicherheitsgeräte Anbringen eines Sicherheitsschlosses ....................55 HP/Kensington MicroSaver Security Cable Lock ............... 55 Vorhängeschloss ....................... 56 Sicherheitsschloss für HP Business PC ................56 Frontblendensicherung ...................... 58 Anhang D Elektrostatische Entladung Vermeiden von Schäden durch elektrostatische Entladungen ............

  • Seite 7: Produktmerkmale

    Produktmerkmale Merkmale der Standardkonfiguration Die Funktionen des HP Compaq Convertible Minitower können je nach Modell variieren. Eine vollständige Auflistung der installierten Hard- und Software erhalten Sie, wenn Sie das Diagnosedienstprogramm ausführen (bestimmte Modelle). HINWEIS: Der HP Compaq Convertible Minitower kann auf einfache Weise in ein Desktop-System umgewandelt werden.

  • Seite 8: Komponenten Auf Der Vorderseite

    Komponenten auf der Vorderseite Die Anordnung der Laufwerke kann von Modell zu Modell unterschiedlich sein. Einige Modelle besitzen eine Laufwerksblende für einen oder mehrere Laufwerksschächte. Abbildung 1-2 Komponenten auf der Vorderseite Tabelle 1-1 Komponenten auf der Vorderseite Optische 5,25-Zoll-Laufwerke Mikrofon-/Kopfhöreranschluss 5,25-Zoll-Speicherkarten-Lesegerät (optional) Betriebsanzeige Dual-State-Netzschalter...

  • Seite 9: Komponenten Des Speicherkarten-Lesegeräts

    Komponenten des Speicherkarten-Lesegeräts Das Speicherkarten-Lesegerät ist optional und steht nicht in allen Modellen zur Verfügung. In der folgenden Abbildung und Tabelle sind die Komponenten des Speicherkarten-Lesegeräts dargestellt bzw. aufgeführt. Abbildung 1-3 Komponenten des Speicherkarten-Lesegeräts Tabelle 1-2 Komponenten des Speicherkarten-Lesegeräts Nein. Steckplatz Karten ●...

  • Seite 10: Komponenten Auf Der Rückseite

    Die Anordnung und Anzahl der Anschlüsse kann von Modell zu Modell unterschiedlich sein. Ein optionaler zweiter serieller Anschluss und ein optionaler paralleler Anschluss sind bei HP erhältlich. Wenn ein Gerät am blauen Audioeingangsanschluss angeschlossen wird, öffnet sich ein Dialogfeld, das Sie fragt, ob Sie den Anschluss für ein Eingangsgerät oder für ein Mikrofon verwenden möchten.

  • Seite 11: Tastatur

    Tastatur Abbildung 1-5 Tastaturkomponenten Tabelle 1-4 Tastaturkomponenten Funktionstasten Zum Ausführen besonderer Funktionen in Abhängigkeit der verwendeten Software-Anwendungen. Editiertasten Hierzu gehören folgende Tasten: Einfügen, Pos1, Bild auf, Entfernen, Ende und Bild ab. Statusanzeigen Zeigen den Status Ihrer Computer- und Tastatureinstellungen an (Num, Feststelltaste, Rollen).
  • Seite 12 Tabelle 1-5 Funktionen der Windows Logo-Taste Die folgenden Windows Logo-Tastenfunktionen sind unter Microsoft Windows XP, Microsoft Windows Vista und Microsoft Windows 7 verfügbar. Windows Logo-Taste Zeigt das Startmenü an bzw. blendet es aus. Windows Logo-Taste + Zeigt den Desktop an. Windows Logo-Taste + Minimiert alle offenen Anwendungsfenster auf Symbolgröße.

  • Seite 13: Position Der Seriennummer

    Tabelle 1-5 Funktionen der Windows Logo-Taste (Fortsetzung) Windows Logo-Taste + Pfeil nach unten Minimiert das Fenster. Windows Logo-Taste + Umschalttaste Pfeil Streckt das Fenster bis an den oberen und unteren nach oben Bildschirmrand. Windows Logo-Taste + Umschalttaste Pfeil Verschiebt ein Fenster von einem in einen anderen Monitor. nach links oder Pfeil nach rechts...

  • Seite 14: Hardware-Aufrüstung

    . Das Handbuch enthält Erläuterungen zur richtigen Einrichtung des Arbeitsplatzes und zur korrekten Körperhaltung sowie Gesundheitstipps für die Arbeit am Computer und wichtige Hinweise zur elektrischen und mechanischen Sicherheit. Dieses Handbuch befindet sich im Internet unter http://www.hp.com/ergo. VORSICHT! Im Innern befinden sich mit Strom versorgte und bewegliche Teile.
  • Seite 15 ACHTUNG: Statische Elektrizität kann die elektrischen Komponenten des Computers oder der optionalen Geräte beschädigen. Bevor Sie mit der Arbeit an den Komponenten beginnen, sollten Sie daher einen geerdeten Metallgegenstand berühren, um sich elektrostatisch zu entladen. Weitere Informationen erhalten Sie in Anhang D, „Elektrostatische Entladung“...

  • Seite 16: Aufheben Der Sperre Des Smart Cover Lock

    – Bestellen Sie diesen Schlüssel, bevor Sie ihn benötigen. So erhalten Sie einen FailSafe-Schlüssel: ● Wenden Sie sich an einen HP Servicepartner. Bestellen Sie unter der Teilenummer 166527-001 den schraubenschlüsselartigen Schlüssel oder unter der Teilenummer 166527-002 den schraubendreherartigen Schlüssel.
  • Seite 17 Entfernen Sie mit dem Smart Cover FailSafe-Schlüssel die beiden Sicherheitsschrauben, mit denen das Smart Cover Lock am Systemgehäuse befestigt ist. Abbildung 2-1 Entfernen der Schrauben des Smart Cover Lock Sie können jetzt die Abdeckung des Computers entfernen. Siehe „Entfernen der Abdeckung“ auf Seite Um das Smart Cover Lock wieder zu befestigen, bringen Sie die Sicherheitsschrauben wieder an.

  • Seite 18: Entfernen Der Abdeckung

    Entfernen der Abdeckung Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.

  • Seite 19: Anbringen Der Abdeckung

    Anbringen der Abdeckung Legen Sie den Computer auf die breitere Seite, damit er nicht kippt. Schieben Sie den vorderen Rand der Zugriffsabdeckung unter den Rand der Gehäusevorderseite (1). Drücken Sie dann das hintere Ende der Zugriffsabdeckung auf das Gehäuse, bis es einrastet (2).

  • Seite 20: Entfernen Der Frontblende

    Entfernen der Frontblende Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.

  • Seite 21: Entfernen Der Laufwerksblenden

    Entfernen der Laufwerksblenden Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.

  • Seite 22: Wiedereinsetzen Der Frontblende

    Wiedereinsetzen der Frontblende Setzen Sie die drei Haken an der Unterseite der Blende in die rechteckigen Aussparungen auf dem Gehäuse ein (1), klappen Sie dann die Oberseite der Abdeckung auf das Gehäuse (2), und lassen Sie diese einrasten. Abbildung 2-6 Wiedereinsetzen der Frontblende Kapitel 2 Hardware-Aufrüstung DEWW...

  • Seite 23: Einsetzen Von Zusätzlichem Speicher

    Einsetzen von zusätzlichem Speicher Der Computer ist mit DDR3-SDRAM-Speicher ausgestattet (Double Data Rate 3 Synchronous Dynamic Random Access Memory, synchroner dynamischer RAM mit doppelter Datenrate und doppelter Bandbreite). Dabei handelt es sich um DIMM-Module (Dual Inline Memory Module, Speichermodul mit zwei parallelen Kontaktreihen).
  • Seite 24 XMM2 sind Speicherkanal A zugeordnet. Die Steckplätze XMM3 und XMM4 sind Speicherkanal B zugeordnet. Abbildung 2-7 Position der DIMM-Steckplätze Tabelle 2-1 Position der DIMM-Steckplätze Beschreibung Farbe Steckplatz XMM1-Steckplatz, Kanal A (zuerst verwenden) Schwarz XMM2-Steckplatz, Kanal A (als Dritten verwenden) Weiß XMM3-Steckplatz, Kanal B (nach Kanal A bestücken) Weiß...

  • Seite 25: Einsetzen Von Dimms

    bestücken, sollte Kanal A das 2-GB-DIMM-Modul sowie ein 1-GB-DIMM-Modul und Kanal B die beiden 1-GB-DIMM-Module enthalten. Mit dieser Konfiguration arbeiten 4 GB im Dual-Channel- Modus und 1 GB im Single-Channel-Modus. ● In jedem Modus wird die maximale Betriebsgeschwindigkeit durch das langsamste DIMM im System bestimmt.
  • Seite 26 Öffnen Sie die beiden Riegel des Speichermodulsteckplatzes (1), und setzen Sie das Speichermodul in den Steckplatz ein (2). Abbildung 2-8 Einsetzen eines DIMM-Moduls HINWEIS: Die Speichermodule können nur auf eine Art eingesetzt werden. Die Kerbe am Modul muss dabei an der Nase am Speichermodulsteckplatz ausgerichtet sein. Der schwarze XMM1-Steckplatz muss mit einem DIMM-Modul bestückt sein.

  • Seite 27: Herausnehmen Oder Einsetzen Einer Erweiterungskarte

    Herausnehmen oder Einsetzen einer Erweiterungskarte Der Computer verfügt über drei Standard-PCI-Steckplätze mit voller Bauhöhe, einen PCI-Express-x1- Erweiterungssteckplatz, einen PCI-Express-x16-Erweiterungssteckplatz und einen PCI-Express-x16- Erweiterungssteckplatz, der auf einen x4-Steckplatz heruntergeschaltet wird. Abbildung 2-9 Position der Erweiterungssteckplätze Tabelle 2-2 Position der Erweiterungssteckplätze Beschreibung PCI-Erweiterungssteckplatz PCI-Erweiterungssteckplatz PCI-Erweiterungssteckplatz...
  • Seite 28 Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten. ACHTUNG: Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine an, solange der Computer mit einer aktiven Steckdose verbunden ist. Ziehen Sie den Netzstecker, um einer Beschädigung der Systemkomponenten im Computer vorzubeugen.
  • Seite 29 Bringen Sie eine Steckplatzabdeckung an, oder setzen Sie eine weitere Erweiterungskarte ein, um den freien Steckplatz zu schützen. Wenn Sie eine Erweiterungskarte in einen freien Steckplatz einbauen, entfernen Sie die zugehörige Abdeckblende auf der Rückseite des Gehäuses. Nehmen Sie die Abdeckung für den Erweiterungssteckplatz ab.
  • Seite 30 Wenn Sie eine herkömmliche PCI-Karte oder PCI-Express-x1-Karte entfernen, halten Sie die Karte an beiden Ecken fest, und lösen Sie sie durch vorsichtiges Hin- und Herbewegen aus dem Steckplatz. Nehmen Sie die Karte gerade nach oben heraus. Achten Sie darauf, dass die Karte dabei die anderen Komponenten nicht beschädigt.
  • Seite 31 Wenn Sie eine PCI-Express-x16-Karte entfernen, lösen Sie zunächst die Verriegelung auf der Rückseite des Erweiterungssteckplatzes, indem Sie den Hebel vom Steckplatz weg ziehen, und bewegen Sie die Karte anschließend vorsichtig im Steckplatz hin und her. Ziehen Sie die Karte gerade aus dem Steckplatz. Achten Sie darauf, dass die Karte dabei andere Komponenten nicht beschädigt.
  • Seite 32 Zum Installieren einer neuen Erweiterungskarte schieben Sie die Halterung am Ende der Karte in den Schlitz auf der Gehäuserückseite und drücken die Karte fest in den Steckplatz auf der Systemplatine. Abbildung 2-14 Einsetzen einer Erweiterungskarte HINWEIS: Beim Einsetzen einer Erweiterungskarte müssen Sie die Karte so in den Steckplatz drücken, dass sie mit ihrem Anschlussteil fest im Steckplatz sitzt.

  • Seite 33: Position Der Laufwerke

    Position der Laufwerke Abbildung 2-15 Positionen der Laufwerke (Desktop- und Minitower-Computer) Tabelle 2-3 Position der Laufwerke Drei 5,25-Zoll-Laufwerksschächte für optionale Laufwerke (optische Laufwerke und Speicherkarten-Lesegerät abgebildet) Drei 3,5-Zoll-Festplattenlaufwerksschächte HINWEIS: Die Laufwerkskonfiguration auf Ihrem Computer kann sich von der oben dargestellten Laufwerkskonfiguration unterscheiden.

  • Seite 34: Ausbauen Eines Laufwerks Aus Einem Laufwerksschacht

    Ausbauen eines Laufwerks aus einem Laufwerksschacht ACHTUNG: Im Laufwerk darf sich kein Wechseldatenträger mehr befinden, wenn Sie es aus dem Computer herausnehmen. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß...
  • Seite 35 ● Wenn Sie ein Speicherkarten-Lesegerät ausbauen, ziehen Sie das USB-Kabel von der Systemplatine ab. Wenn das Speicherkarten-Lesegerät über einen 1394-Anschluss verfügt, ziehen Sie das 1394-Kabel von der PCI-Karte ab. Abbildung 2-17 Trennen des USB-Kabels vom Speicherkarten-Lesegerät Abbildung 2-18 Trennen des 1394-Kabels vom Speicherkarten-Lesegerät DEWW Ausbauen eines Laufwerks aus einem Laufwerksschacht...
  • Seite 36 Gehen Sie folgendermaßen vor, um das Laufwerk aus dem Einbauschacht herauszunehmen: ● Drücken Sie die gelbe Laufwerksverriegelung nach unten (1), und ziehen Sie das Laufwerk aus dem Schacht (2), um ein 5,25-Zoll-Laufwerk in der Desktop-Konfiguration auszubauen. ACHTUNG: Wenn die gelbe Laufwerksverriegelung gedrückt wird, werden alle externen 5,25-Zoll-Laufwerke freigegeben.
  • Seite 37 ● Ziehen Sie die grüne Festplattenverriegelung (1) für das betreffende Laufwerk nach oben, und ziehen Sie das Laufwerk aus dem Einbauschacht (2), um eine Festplatte aus einem internen 3,5-Zoll-Einbauschacht auszubauen. Abbildung 2-21 Ausbauen einer Festplatte Bewahren Sie das ausgebaute Laufwerk in einer Antistatikverpackung auf. DEWW Ausbauen eines Laufwerks aus einem Laufwerksschacht...

  • Seite 38: Einbauen Von Zusätzlichen Laufwerken

    Einbauen von zusätzlichen Laufwerken Beachten Sie die folgenden Hinweise, wenn Sie zusätzliche Laufwerke in Ihren Computer einbauen: ● Das primäre serielle ATA (SATA)-Festplattenlaufwerk muss mit dem dunkelblauen SATA- Anschluss auf der Systemplatine verbunden werden, der als SATA0 bezeichnet ist. ● Schließen Sie das erste optische SATA-Laufwerk an den weißen SATA-Anschluss auf der Systemplatine an, der als SATA1 bezeichnet ist.

  • Seite 39: Laufwerksverbindungen Der Systemplatine

    Nein. Führungsschraube Gerät Schwarze metrische M3-Schrauben 5,25-Zoll-Laufwerke Silberne und blaue 6-32-Führungsschrauben zur 3,5-Zoll-Festplattenlaufwerke isolierten Montage ACHTUNG: So vermeiden Sie Datenverlust oder die Beschädigung des Computers bzw. des Laufwerks: Wenn Sie ein Laufwerk ein- oder ausbauen, müssen Sie das Betriebssystem ordnungsgemäß herunterfahren, den Computer ausschalten und das Netzkabel ziehen.

  • Seite 40: Einbauen Eines 5,25-Zoll-Laufwerks In Einen Externen Laufwerksschacht

    Tabelle 2-4 Laufwerksverbindungen der Systemplatine Nein. Systemplatinenanschluss Etikett für Systemplatine Farbe SATA0 SATA0 Dunkelblau SATA1 SATA1 Weiß SATA2 SATA2 Hellblau SATA3 SATA3 Orange eSATA ESATA Schwarz Speicherkarten-Lesegerät MEDIA Schwarz Einbauen eines 5,25-Zoll-Laufwerks in einen externen Laufwerksschacht Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern.
  • Seite 41 Setzen Sie vier metrische M3-Führungsschrauben in die unteren Bohrungen auf beiden Seiten des Laufwerks ein (1). Im Lieferumfang sind vier zusätzliche metrische M3-Führungsschrauben enthalten, die an der Halterung des 5,25-Zoll-Laufwerks unter der Zugangsabdeckung eingebaut sind. Die metrischen M3-Schrauben sind schwarz. Unter „Einbauen von zusätzlichen Laufwerken“...

  • Seite 42: Installieren Einer 3,5-Zoll-Sata-Festplatte In Einem Internen Laufwerksschacht

    Schließen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des Laufwerks an. Abbildung 2-25 Anschließen der Laufwerkskabel (optisches Laufwerk abgebildet) Bei der Installation eines neuen Laufwerks schließen Sie das andere Ende des Datenkabels an den entsprechenden Anschluss auf der Systemplatine an. HINWEIS: Bei der Installation eines optischen SATA-Laufwerks schließen Sie das erste optische Laufwerk an den weißen SATA-Anschluss auf der Systemplatine an, der als SATA1...
  • Seite 43 Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten. ACHTUNG: Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine an, solange der Computer mit einer aktiven Steckdose verbunden ist. Ziehen Sie den Netzstecker, um einer Beschädigung der Systemkomponenten im Computer vorzubeugen.
  • Seite 44 Schieben Sie die Festplatte in den Laufwerkskäfig hinein, bis sie einrastet. Die Laufwerksverriegelung sichert das Laufwerk automatisch im Schacht. Abbildung 2-27 Einsetzen eines Festplattenlaufwerks in den entsprechenden Schacht ACHTUNG: Vergewissern Sie sich, dass die Führungsschrauben mit den zugehörigen Bohrungen im Laufwerkskäfig ausgerichtet sind. Wenn Sie beim Einbau eines Laufwerks in den Laufwerksschacht unnötig Gewalt anwenden, laufen Sie Gefahr, das Laufwerk zu beschädigen.

  • Seite 45: Entfernen Und Ersetzen Eines 3,5-Zoll-Sata-Wechselfestplattenlaufwerks

    Stecken Sie den Netzstecker wieder ein, und schalten Sie den Computer ein. Aktivieren Sie die Sicherheitsvorrichtungen, die beim Entfernen der Computerabdeckung deaktiviert wurden. Konfigurieren Sie ggf. den Computer neu. Entfernen und Ersetzen eines 3,5-Zoll-SATA-Wechselfestplattenlaufwerks Einige Modelle sind mit einem SATA-Wechselfestplattengehäuse im externen 5,25-Zoll- Laufwerksschacht konfiguriert.
  • Seite 46 Entfernen Sie den Klebestreifen, der den Thermosensor oben an der Festplatte fixiert (1), und entfernen Sie den Thermosensor von der Halterung (2). Abbildung 2-30 Entfernen des Thermosensors Entfernen Sie die vier Schrauben vom unteren Teil der Festplattenhalterung. Abbildung 2-31 Entfernen der Sicherheitsschrauben Kapitel 2 Hardware-Aufrüstung DEWW...
  • Seite 47 Schieben Sie die Festplatte wieder hinein, um sie von der Halterung zu lösen, und heben Sie sie an und aus der Halterung heraus. Abbildung 2-32 Ausbauen der Festplatte Platzieren Sie die neue Festplatte in der Halterung, und schieben Sie die Festplatte wieder hinein, so dass sie im SATA-Anschluss auf der Platine der Halterung sitzt.
  • Seite 48 Bringen Sie die vier Schrauben wieder am unteren Teil der Halterung an, um das Laufwerk sicher zu befestigen. Abbildung 2-34 Anbringen der Sicherheitsschrauben Platzieren Sie den Thermosensor oben auf der Festplatte an einer Position, die das Etikett nicht bedeckt (1), und befestigen Sie den Thermosensor mit dem Klebestreifen oben auf der Festplatte (2).
  • Seite 49 Schieben Sie die Abdeckung auf die Halterung (1), und ziehen Sie die Schraube an der Rückseite der Halterung wieder an, um die Abdeckung zu befestigen (2). Abbildung 2-36 Anbringen der Halterungsabdeckung Schieben Sie die Festplattenhalterung in das Gehäuse am Computer, und verriegeln Sie es mit dem bereitgestellten Schlüssel.

  • Seite 50: Umwandlung Eines Minitower-Systems In Ein Desktop-System

    Umwandlung eines Minitower-Systems in ein Desktop- System Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus.
  • Seite 51 Schieben Sie das Laufwerk vorsichtig in den obersten freien Schacht, bis es einrastet. Wenn das Laufwerk ordnungsgemäß eingesetzt wird, wird es von der Laufwerksverriegelung arretiert. Wiederholen Sie diesen Schritt für jedes Laufwerk. Abbildung 2-38 Einbau eines Laufwerks in ein Desktop-Gehäuse ACHTUNG: Der untere 5,25-Zoll-Einbauschacht ist kürzer als die beiden oberen Schächte.

  • Seite 52: Umwandeln Eines Desktop-Systems In Ein Minitower-System

    Montieren Sie die Blendenhalterung (um 90° drehen) mit dem Logo nach unten, und lassen Sie sie in der Frontblende einrasten. Abbildung 2-39 Umwandlung eines Minitower-Systems in ein Desktop-System Bringen Sie die Frontblende und die obere Abdeckung des Computers wieder an. Stecken Sie den Netzstecker wieder ein, und schalten Sie den Computer ein.
  • Seite 53 Um die Laufwerke im 5,25-Zoll-Laufwerksschacht zu entriegeln, drücken Sie die kurze, gelbe Laufwerksverriegelung (1) nach unten, wie in der Abbildung dargestellt. Ziehen Sie die Laufwerke bei nach unten gedrückter Laufwerksverriegelung aus dem Laufwerksschacht (2). Abbildung 2-40 Entriegeln der 5,25-Zoll-Laufwerke in den Einbauschächten (Desktop) Schieben Sie das Laufwerk vorsichtig in den obersten freien Schacht, bis es einrastet.
  • Seite 54 Schließen Sie die Stromkabel sowie sämtliche Datenkabel an die sich in den 5,25-Zoll- Laufwerksschächten befindenden Laufwerke an. Nehmen Sie die Blendenhalterung wie unter „Entfernen der Laufwerksblenden“ auf Seite 15 beschrieben ab. ACHTUNG: Halten Sie die Blendenhalterung gerade, wenn Sie sie von der Frontblende wegziehen.

  • Seite 55: Anhang A Technische Daten

    Technische Daten Tabelle A-1 Technische Daten Abmessungen Desktop 7,0 Zoll 17,78 cm Höhe 17,63 Zoll 44,78 cm Breite 17,5 Zoll 44,45 cm Tiefe Abmessungen Tower 17,63 Zoll 44,78 cm Höhe 7,0 Zoll 17,78 cm Breite 17,5 Zoll 44,45 cm Tiefe Gewicht 24,54 lb 11,15 kg...
  • Seite 56 Tabelle A-1 Technische Daten (Fortsetzung) Typische EPA 87/89/85 % bei 20/50/100 % Laststromversorgung 171 BTU/h 43 kg-Cal/h im Leerlauf Stromversorgung 115 V 230 V Betriebsspannungsbereich (Standardstromversorgung) 90-264 Volt Wechselstrom 90-264 Volt Wechselstrom Betriebsspannungsbereich (EPA 87/89/85 % bei 20/50/100 % 90-264 Volt Wechselstrom 90-264 Volt Wechselstrom Laststromversorgung) Nennspannungsbereich (Standardstromversorgung)

  • Seite 57: Anhang B Batterieaustausch

    Tauschen Sie die Batterie nur gegen geeignete HP Ersatzprodukte aus. ACHTUNG: Tauschen Sie die Batterie nur gegen geeignete HP Ersatzprodukte aus. Sichern Sie vor dem Ausbauen bzw. Austauschen der Batterie unbedingt die CMOS-Einstellungen des Computers. Statische Elektrizität kann die elektronischen Komponenten des Computers oder der optionalen Geräte beschädigen.
  • Seite 58 Entfernen Sie die Abdeckung des Computers. Suchen Sie die Batterie und deren Halterung auf der Systemplatine. HINWEIS: Bei manchen Computermodellen müssen Sie unter Umständen eine interne Komponente herausnehmen, um die Batterie austauschen zu können. Führen Sie je nach Typ der Batteriehalterung auf der Systemplatine die folgenden Schritte aus, um die Batterie auszutauschen.
  • Seite 59 Um die neue Batterie einzusetzen, schieben Sie die Austauschbatterie mit dem Pluspol obenliegend an einer Seite unter die Halterungslippe. Drücken Sie die andere Seite der Batterie nach unten, bis die Batterie durch die Klammer gesichert ist (2). Abbildung B-2 Herausnehmen und Einsetzen einer Knopfzelle (Typ 2) Typ 3 Drücken Sie die Halteklammer (1) der Batterie nach hinten, und nehmen Sie die Batterie heraus (2).
  • Seite 60 Legen Sie das Datum und die Uhrzeit, Ihre Kennwörter und spezielle Systemeinstellungen mit Hilfe von Computer Setup erneut fest. Aktivieren Sie die Sicherheitsvorrichtungen, die beim Entfernen der Computerabdeckung deaktiviert wurden. Anhang B Batterieaustausch DEWW...

  • Seite 61: Anhang C Externe Sicherheitsgeräte

    HP ProtectTools Security Manager-Handbuch und im (bestimmte Modelle) unter http://www.hp.com. Anbringen eines Sicherheitsschlosses Die unten und auf der folgenden Seite abgebildeten Sicherheitsschlösser können zur Sicherung des Computers verwendet werden. HP/Kensington MicroSaver Security Cable Lock Abbildung C-1 Anbringen einer Kabel-Diebstahlsicherung DEWW Anbringen eines Sicherheitsschlosses...

  • Seite 62: Vorhängeschloss

    Vorhängeschloss Abbildung C-2 Anbringen eines Vorhängeschlosses Sicherheitsschloss für HP Business PC Befestigen Sie das Sicherheitskabel, indem Sie es um ein feststehenden Gegenstand schlingen. Abbildung C-3 Befestigen des Kabels an einem feststehenden Gegenstand Anhang C Externe Sicherheitsgeräte DEWW...
  • Seite 63 Führen Sie die Tastatur- und Mauskabel durch das Schloss. Abbildung C-4 Durchführen des Tastatur- und Mauskabels Schrauben Sie das Schloss mit der beigefügten Schraube am Gehäuse fest. Abbildung C-5 Befestigen des Schlosses am Gehäuse DEWW Anbringen eines Sicherheitsschlosses...

  • Seite 64: Frontblendensicherung

    Führen Sie den Stecker des Sicherheitskabels in das Schloss ein (1), und drücken Sie den Knopf hinein (2), um das Schloss zu aktivieren. Verwenden Sie den beiliegenden Schlüssel, um das Schloss zu öffnen. Abbildung C-6 Aktivieren des Schlosses Frontblendensicherung Die Frontblende lässt sich mithilfe einer im Lieferumfang enthaltenen Sicherheitsschraube befestigen. So bringen Sie die Sicherheitsschraube an: Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern.
  • Seite 65 Entfernen Sie die Sicherheitsschraube von der Innenseite der Frontblende. Abbildung C-7 Entfernen der Sicherheitsschraube der Frontblende Bringen Sie die Frontblende wieder an. Befestigen Sie die Schraube durch die Gehäusevorderseite hindurch an der Frontblende. Die Bohrung für die Schraube befindet sich am linken Gehäuserand neben dem oberen Festplatten- Laufwerksschacht.

  • Seite 66: Anhang D Elektrostatische Entladung

    Elektrostatische Entladung Die Entladung von statischer Elektrizität über einen Finger oder einen anderen Leiter kann die Systemplatine oder andere Bauteile beschädigen, die gegenüber elektrostatischer Entladung empfindlich sind. Diese Art von Beschädigungen kann die Lebensdauer der Geräte verkürzen. Vermeiden von Schäden durch elektrostatische Entladungen Beachten Sie die folgenden Vorsichtsmaßnahmen, um eine Beschädigung durch elektrostatische Entladungen zu vermeiden:...
  • Seite 67 Wenn Sie keine geeigneten Hilfsmittel besitzen, um eine ordnungsgemäße Erdung sicherzustellen, wenden Sie sich an einen Servicepartner. HINWEIS: Weitere Informationen zu statischer Elektrizität erhalten Sie bei Ihrem Servicepartner. DEWW Erdungsmethoden...

  • Seite 68: Anhang E Betriebshinweise, Allgemeine Pflegehinweise Und Transportvorbereitung

    Betriebshinweise, allgemeine Pflegehinweise und Transportvorbereitung Betriebshinweise und allgemeine Pflegehinweise Beachten Sie die folgenden Hinweise, um den Computer und Monitor ordnungsgemäß einzurichten und zu pflegen: ● Schützen Sie den Computer vor Feuchtigkeit, direkter Sonneneinstrahlung sowie vor extremen Temperaturen. ● Sorgen Sie dafür, dass der Computer auf einer stabilen und geraden Fläche steht. Lassen Sie an allen Seiten des Computers, an denen sich Lüftungsschlitze befinden, und über dem Monitor ungefähr 10 cm Abstand, damit für eine ausreichende Luftzirkulation gesorgt ist.
  • Seite 69 ● Installieren oder aktivieren Sie die Energiesparfunktionen des Betriebssystems oder anderer Software, wie z. B. den Leerlauf. ● Schalten Sie den Computer aus, bevor Sie eine der folgenden Wartungsarbeiten durchführen: ◦ Wischen Sie das Computer-Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch ab.
