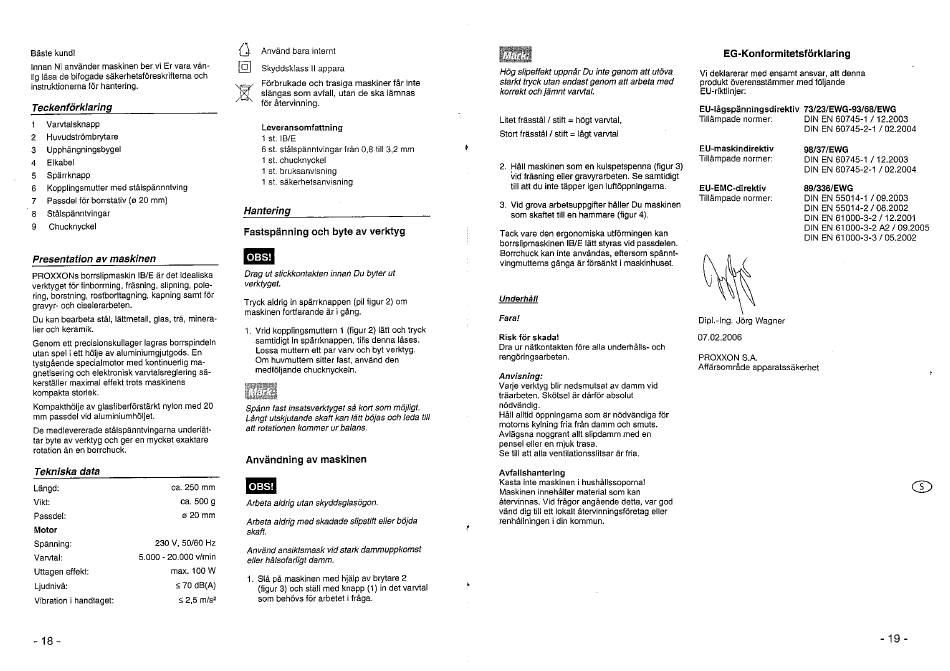

Båste kundl
Innan Ni använder maskinen ber vi Er vara van-
lig läsa de bifogade säkerhetsföreskrifternaoch
instruktionerna
för hantering.
Teckenförklaring
Varvtalsknapp
Huvudströmbrytare
2
3
upphängningsbygel
Elkabel
4
Spärrknapp
5
Kopplingsmuttermed stålspännntving
6
Passdelför borrstativ (ø 20 mm)
7
Stålspånntvingar
8
9
Chucknyckel
presentation
av masklnen
PROXXONs borrslipmaskin
IB/E ar det idealiska
verktyget för Iinborrning. fräsning. slipning, pole-
ring, borstning, rostborttagning, kapning samt for
gravyr- och cise:erarbeten.
Du kan bearbeta stål, låttmetall,
trä, minera-
lier och keramik.
Genom ett precisionskullagerlagras borrspindeln
utan spel i ett hölje av aluminiumgjutgods. En
tystgående specialmotor med kontinuerlig ma-
gnetfsering o chelektronisk varvtalsreglering så•
kerståller maximal effekt trots maskinens
kompakta storlek.
Kompakthölie av glasfiberförstärkt nylon med 20
mm passdel vid aluminiumhöljet.
De medlevererade stålspänntvingarnaunderlät•
tar byte av verktyg och ger en mycket exaktare
rotation
an en borrchuck.
Tekniska
data
Längd:
ca. 250 mm
ca, 500 g
Vikt:
Passdet:
ø 20 mm
Motor
Spanning:
230 V. 50/60 Hz
5,000
• 20.000
vimin
Varvlal:
max.
100 W
Uttagen effekt:
S 70 dB(A)
Ljudnivå:
Vibration i handtaget:
18-
Använd
bara
internt
Skyddsklass
II appara
Förbrukade och trasiga maskiner får inte
slängas som avfall, utan de ska lämnas
for återvinning.
Lev era nsomfattning
6 St. stålspänntvingarfrån 0.8 till
mm
1 St. chucknyckel
1 St. bruksanvisning
1 St. säkerhetsanvisning
Hantering
Fastspänning och byte av verktyg
OBS!
Drag ut stickkontakten innan Du byter ut
Tryck aldrig in spärrknappen (pil figur 2) om
maskinen fortfarande är i gång.
1. Vrid kopplingsmuttern 1 (figur2) lätt och tryck
samtidigt in spärrknappen, tills denna låses.
Lossa muttem ett par varv och byt verktyg.
0m huvmuttem sitter last, använd den
medtöljande
chucknyckeln.
Spånn tast insatsverktyget så kort som rnöiligt.
Långtutskjutande skat!kan'att böjasoch ledatill
att rotationen kommer ur balans.
Användnlng av maskinen
OBS!
Arbeta aldrig utan skyddsgla$ögon.
Arbeta aldrig med skadade slipstitt eller bdjda
Skaf.
Anvånd ansiktsmask vid stark dammuppkomst
eller hålsofarligt damm
1. Slå på maskinen med hialp av brytare2
(figur3)ochstallmedknapp(1)in detvarvtal
som behövs for arbetet i fråga.
Märki
Hög slipeffekt uppnår Du inte genom att utöva
starkt tryck utan endast genom att arbeta med
korrekt och jåmnt varvtal.
Litet frässtål stiff = hdgt vandal,
Stott frässtål / Stift= låg varvtal
2. Håll maskinen som en kulspetspenna
(figur 3)
Vidtråsningellergrawrarbeten. S esamtg
till att du inte tapper igen luftöppningarna.
3. Vid grova arbetsup"fter
håller Du maskinen
som skattet tin en hammare (figur 4).
Tack vare den ergonomiska
uttörmingen kan
borrslipmaskinen
13'E lätt styras vid passdelen.
Borrchuck kan inte användas, eftersom spännt-
vinynutterns ganga Ar forsånkt i maskinhuset.
Fora!
Risk for skada!
Dra ur nätkontakten
fore alla underhålls-
rengöringsarbeten.
Anvisning:
Varie verktyg blir nedsmutsat av damm
träarbeten.
Skötsel
ar darfOr
absolut
n0dvändig.
Hållalltjd Oppningamasom är
motorns kylning fria från damm och smuts.
Avlågsna noggrantant slWdammmed en
pensel eller en mjuk trasa.
Se till att alla ventiationsslitsar
år fria.
Avfallshantering
Kasta inte maskinen i hushållssoporna!
Maskinen
innehålter
material
som kan
återvinnas. Vid frågor angåendedetta. var god
vand
tin ett lokalt återvinnngsföretag eller
rerhåmingen i
kommun.
EG-Konformitetsförklaring
Vi deklarerar
med ensamt
ansvar.
att denna
överensståmmer med forjande
ir%er•.
EU-lågspänningsdirektiv
73/23/EWG-93/6UEWG
Tillämpade normer:
DIN
EN 60745-1
/ 12.2003
DIN
EN 60745-2-1
EU-maskindirektiv
98,'37/EWG
Tillåmpade normer•.
DIN
EN 60745-1
/ 12.2003
DIN
EN 60745-2-1
EU-EMC-direktiv
Tillåmpade normer:
DIN
EN 55014-1
/ 09.2003
DIN
EN 55014-2
/ 08.2002
DIN
EN 61000-3-2
DIN
EN 61000-3-2*2
DIN
EN 61000-3-3
Dipl.-lng. .hrg Wagner
07.02.2006
PROXXON
SA
Affårsområde apparatssäkerhet
/ 02.2004
/ 02.2004
/ 12.2001
/ 092005
/ 05.2002
-19-
