Nota
Per proteggere il dispositivo da potenziali danni causati da sovratensione, si consiglia di inserire nel circuito un diodo. Collegare l'anodo del
diodo al cavo negativo della serratura e il catodo del diodo al cavo positivo della serratura.
3.1 - Installazione della scatola da parete o della scatola da incasso
1. Incollare verticalmente la dima di montaggio a parete in base alla posizione dei cavi sulla parete. Assicurarsi che i cavi passino attraverso il
foro della dima.
Nota
Se è stata installata in precedenza una scatola da incasso, allineare i fori delle viti della scatola da incasso con la dima.
2. Con un trapano elettrico da 6 mm, praticare sei fori per viti profondi 25 mm nelle posizioni indicate sulla dima di montaggio a parete.
3. Inserire sei tasselli in plastica nei fori.
4. Utilizzare sei viti a croce ST4X20 per fissare la scatola di montaggio a parete direttamente alla parete. In alternativa, se si dispone di una
scatola incassata, fissare quattro viti a croce ST4X20 alla parete e due viti a croce M4X30 alla scatola incassata per fissare la scatola di
montaggio a parete.
3.2 - Montaggio ad incasso
3.2.1 - Installazione normale
1. Ritagliare un foro quadrato sulla parete con dimensioni 289 x 98 x 52,5 mm (altezza x larghezza x profondità) in base alla posizione dei cavi
sulla parete.
2. Far passare tutti i cavi verso l'esterno o riservare un tubo per cavi.
3. Aprire i fori di cablaggio rotondi e far passare i cavi attraverso i fori.
4. Inserire la scatola da incasso nel foro quadrato.
5. Segnare le posizioni dei sei fori per le viti della scatola.
6. Rimuovere la scatola e utilizzare un trapano elettrico da 6 mm per praticare i sei fori profondi 25 mm.
7. Inserire sei tasselli in plastica nei fori.
8. Inserire la scatola da incasso nel foro quadrato e far uscire i cavi dai fori della scatola.
9. Utilizzare sei viti a croce ST4X20 per fissare la scatola da incasso alla parete.
Nota
La scatola da incasso non deve essere posizionata più in alto della parete e il suo angolo di inclinazione non deve superare i 2°.
3.2.2 - Installazione semplice (con minore resistenza agli atti vandalici)
1. Ritagliare un foro quadrato sulla parete di dimensioni 289 x 98 x 52,5 mm (altezza x larghezza x profondità) in base alla posizione dei cavi
sulla parete.
8

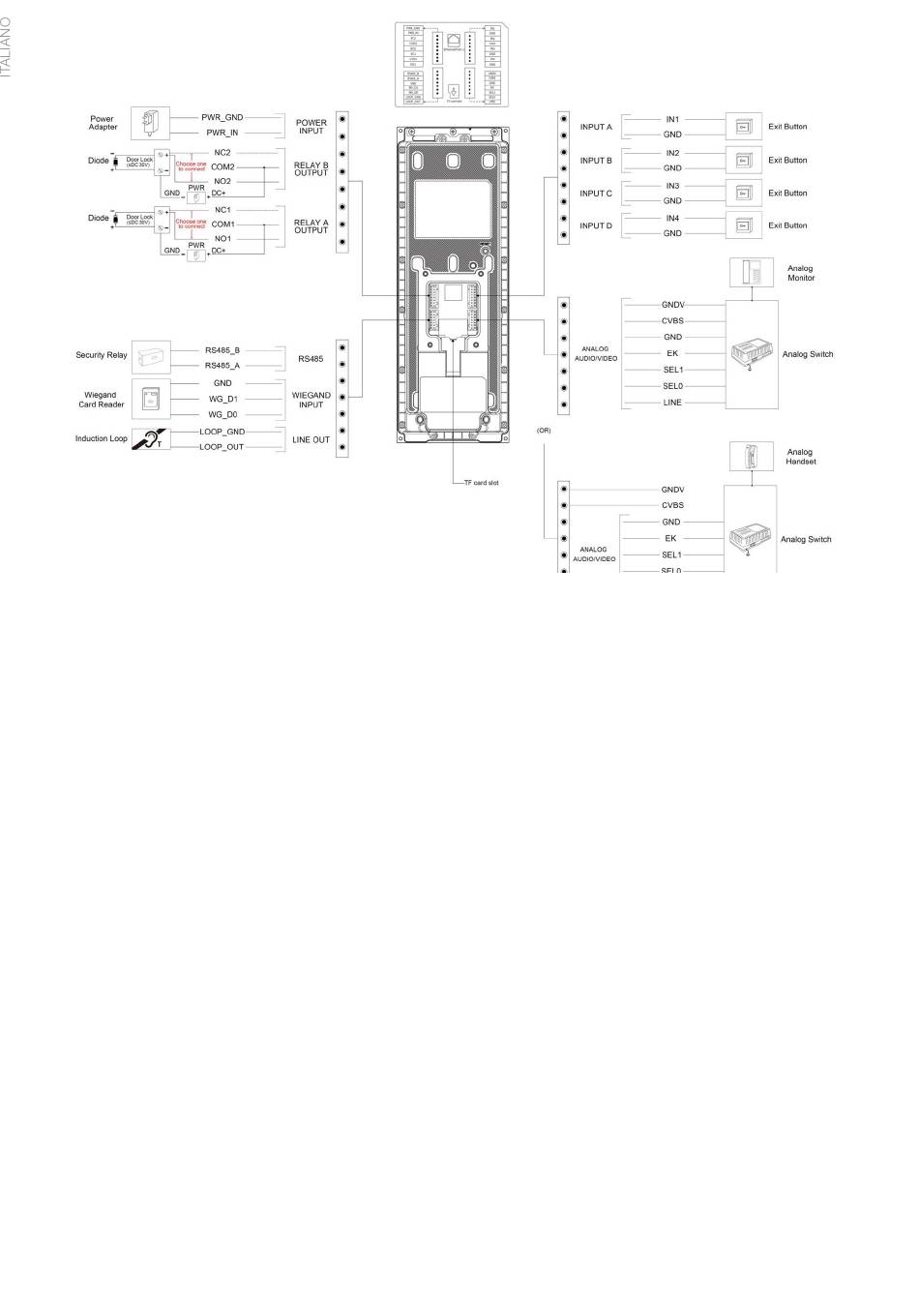

Figura 2: Stazione a tastierino MyBell - cablaggio
