Hinweis
Um das Gerät vor möglichen Schäden durch Überspannung zu schützen, wird empfohlen, eine Diode in den Stromkreis einzubauen.
Schließen Sie die Anode der Diode an das negative Kabel des Schlosses und die Kathode der Diode an das positive Kabel des Schlosses an.
3.1 - Installation einer Wand- oder Unterputzdose
1. Kleben Sie die Wandmontageschablone vertikal entsprechend der Position der Kabel an die Wand. Achten Sie darauf, dass die Kabel durch
die Kabelöffnung der Schablone verlaufen.
Hinweis
Wenn Sie zuvor eine Einbaubox installiert haben, richten Sie die Schraubenlöcher der Einbaubox an der Schablone aus.
2. Bohren Sie mit einem 6-mm-Bohrer sechs 25 mm tiefe Schraubenlöcher an den auf der Wandmontageschablone angegebenen Stellen.
3. Setzen Sie sechs Kunststoffdübel in die Löcher ein.
4. Befestigen Sie die Wandmontagebox mit sechs ST4X20-Kreuzschlitzschrauben direkt an der Wand. Oder, wenn Sie eine eingebettete Box
haben, befestigen Sie vier ST4X20-Kreuzschlitzschrauben an der Wand und befestigen Sie zwei M4X30-Kreuzschlitzschrauben an der einge-
betteten Box, um die Wandmontagebox zu sichern.
3.2 - Unterputzmontage
3.2.1 - Normale Installation
1. Schneiden Sie ein quadratisches Loch mit den Maßen 289 x 98 x 52,5 mm (Höhe x Breite x Tiefe) in die Wand, entsprechend der Position
der Kabel an der Wand.
2. Verlegen Sie alle Kabel nach außen oder reserv.
3. Setzen Sie die Unterputzdose in das quadratische Loch ein.
4. Insert flush-mounting box into the square hole.
5. Markieren Sie die sechs Schraublöcher der Dose.
6. Entfernen Sie die Dose und bohren Sie mit einem 6-mm-Bohrer die sechs 25 mm tiefen Löcher.
7. Setzen Sie sechs Kunststoffdübel in die Löcher ein.
8. Setzen Sie die Unterputzdose in das quadratische Loch ein und führen Sie die Kabel durch die Kabellöcher der Dose.
9. Befestigen Sie die Unterputzdose mit sechs ST4X20-Kreuzschlitzschrauben an der Wand.
Hinweis
Die Unterputzdose sollte nicht höher als die Wand positioniert werden und ihr Neigungswinkel sollte 2° nicht überschreiten.
3.2.2 - Einfache Installation (mit geringerer Vandalismusgefahr)
1. Schneiden Sie ein quadratisches Loch mit den Maßen 289 x 98 x 52,5 mm (Höhe x Breite x Tiefe) in die Wand, entsprechend der Position
der Kabel an der Wand.
16

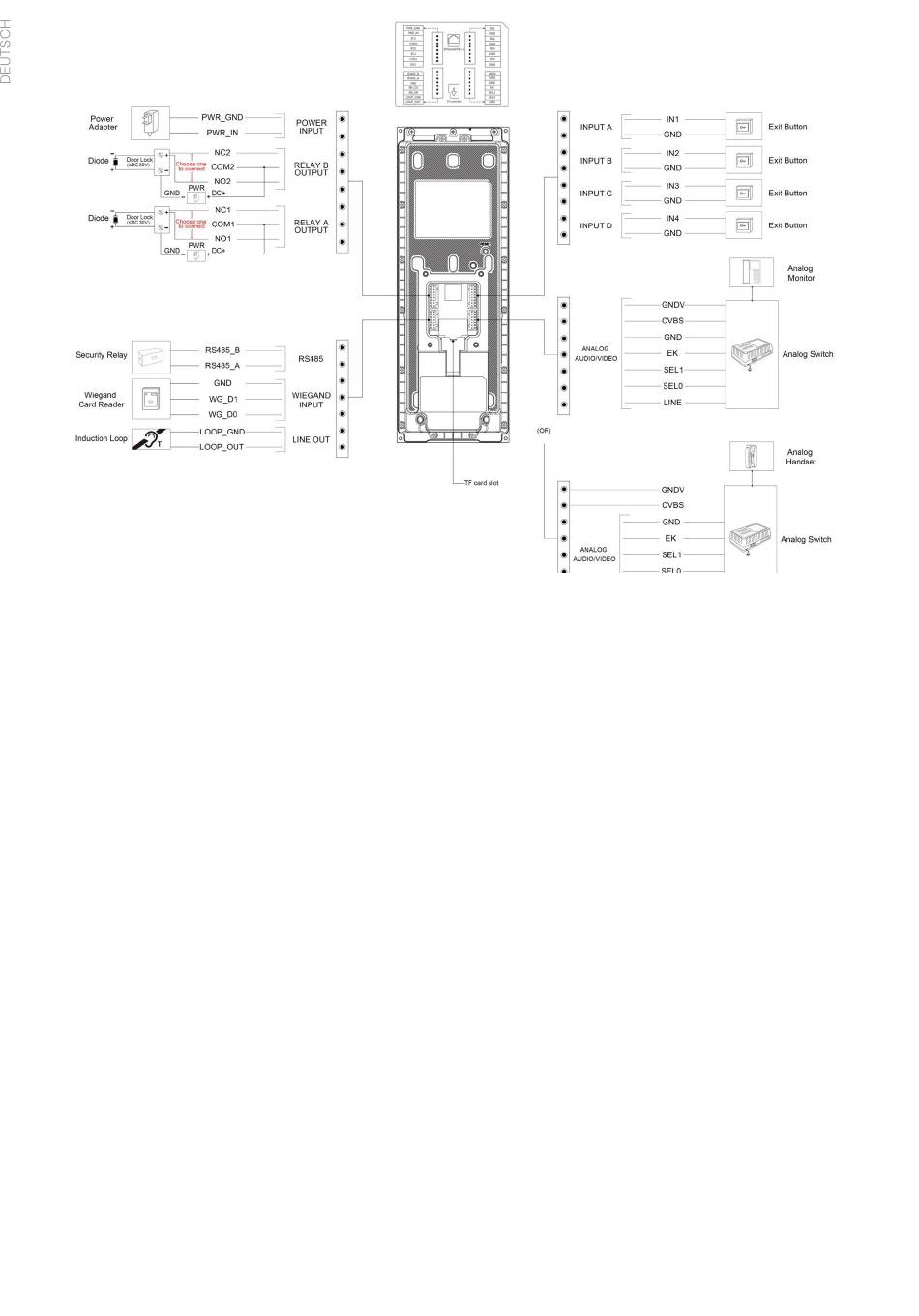

Abbildung 2: MyBell-Tastaturstation – Verkabelung
