D. T D
ECHNISCHE ATEN

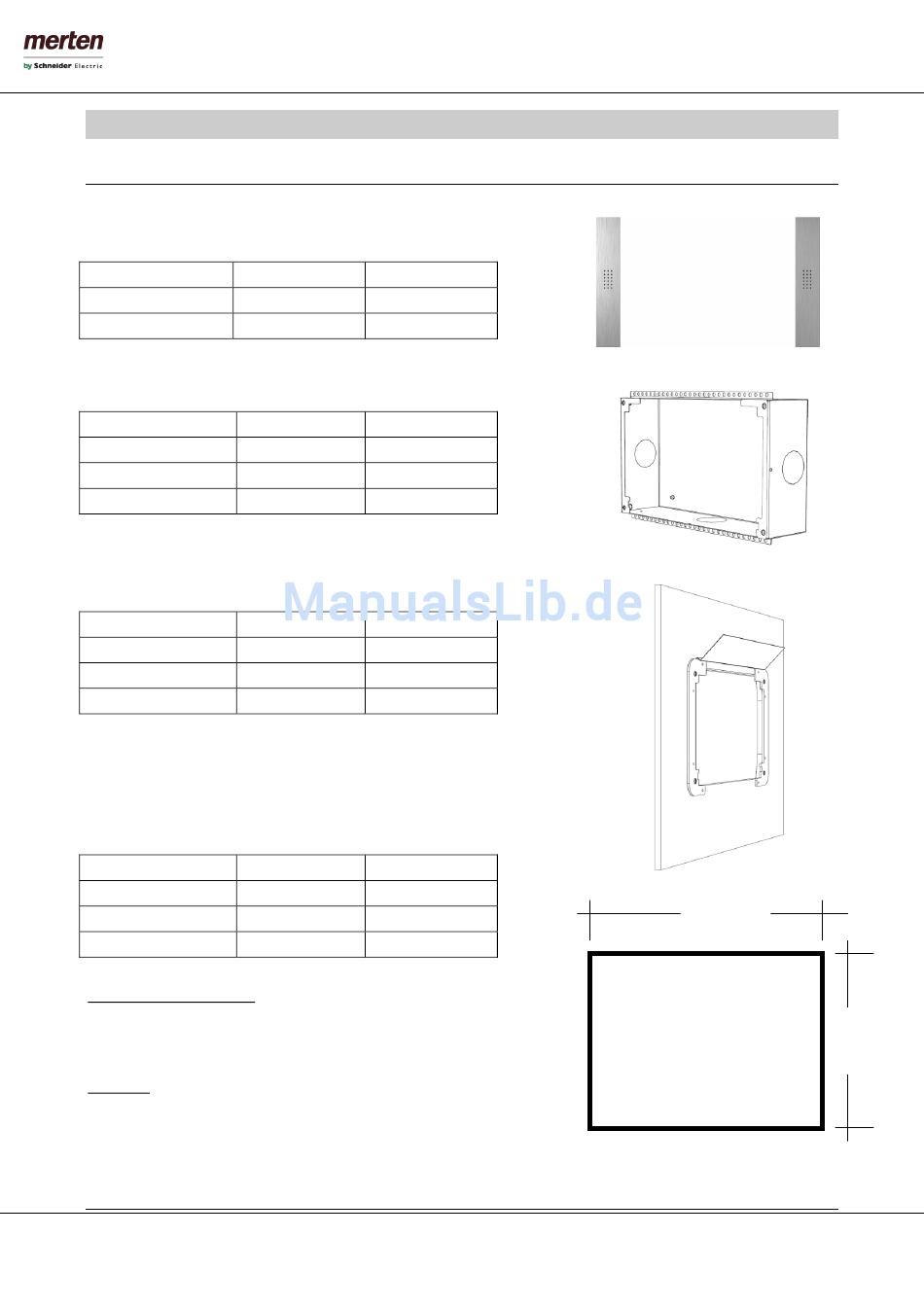

D1. Mechanische Daten

Außenmaße U.motion Touch Design Element:
10"
Breite (d): 40 mm
Höhe (e): 201 mm
Ausschnittsmaße U.motion Touch UP-Einbaukasten:
10"
Breite (d): 325 mm
Höhe (e): 182 mm
Tiefe: 80 mm
Platzbedarf U.motion Touch Hohlwand-Set:
10"
Breite (d): 354 mm
Höhe (e): 211 mm
Tiefe: 80 mm
Für die Ausschnittsmaße siehe Schablone
Ausschnittsmaße U.motion Touch 10 Hohlwand-Set für
bündigen Einbau:
10"
Breite (d): 341 mm
Höhe (e): 196 mm
Tiefe: 88 mm
Befestigungselemente
Der U.motion Client Touch wird mittels der 4 dem Einbauset
beigelegten Schrauben im Einbaukasten montiert.
Material
U.motion Touch 10/15 Design Element:
PC Einheit 10":
PC Einheit 15":
15"
58 mm
306 mm
15"
508 mm
288 mm
80 mm
15"
537 mm
318 mm
80 mm
15"
522 mm
302 mm
90 mm
Aluminium, eloxiert
Kunststoff
Aluminium, eloxiert
-21-
U.motion Client Touch 10 / 15
Technisches Handbuch
d
e
