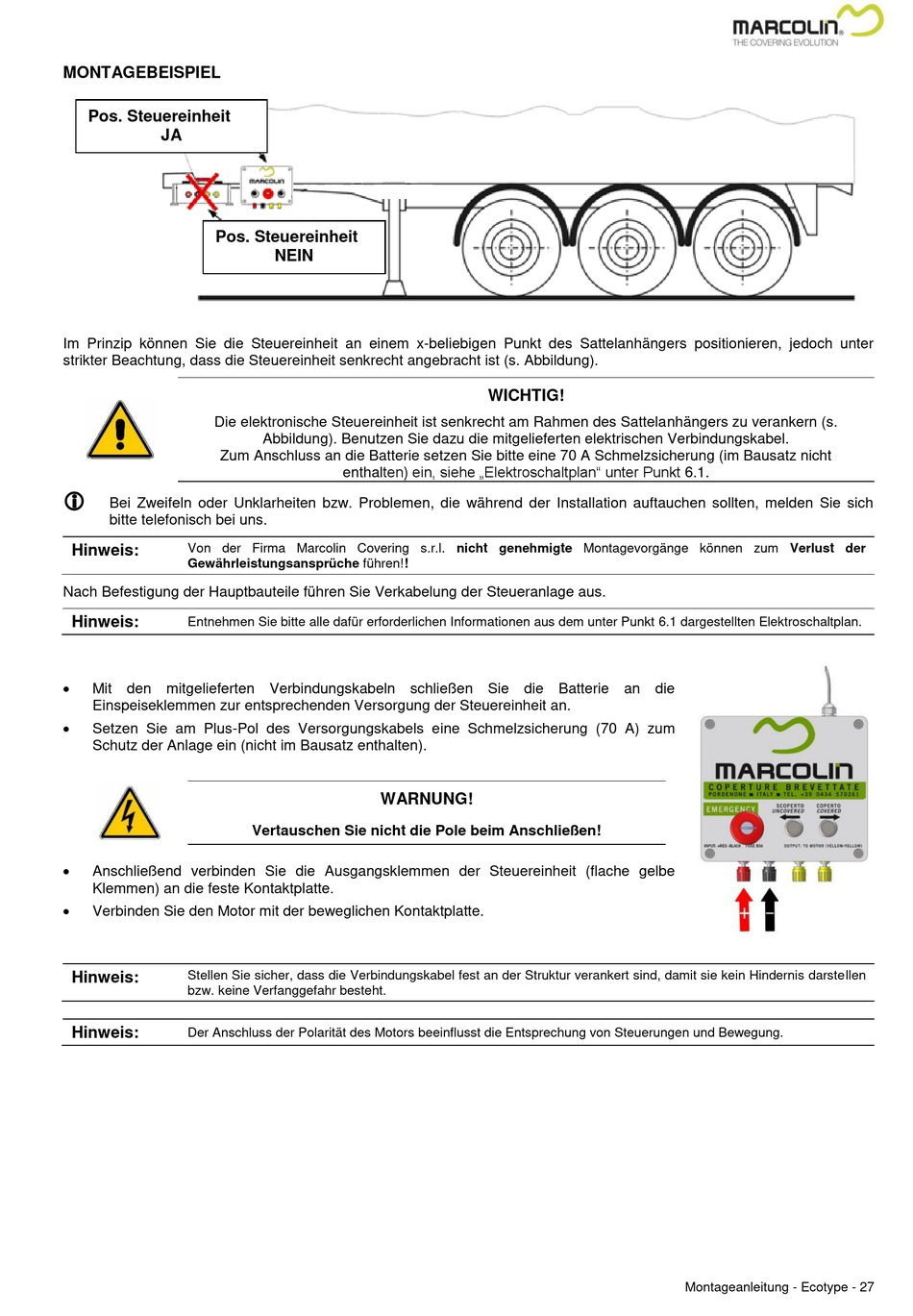

MARCOLIN ECOTYPE Montageanleitung Seite 27

MONTAGEBEISPIEL
Pos. Steuereinheit
JA
Pos. Steuereinheit
Im Prinzip können Sie die Steuereinheit an einem x-beliebigen Punkt des Sattelanhängers positionieren, jedoch unter
strikter Beachtung, dass die Steuereinheit senkrecht angebracht ist (s. Abbildung).
Die elektronische Steuereinheit ist senkrecht am Rahmen des Sattelanhängers zu verankern (s.
Zum Anschluss an die Batterie setzen Sie bitte eine 70 A Schmelzsicherung (im Bausatz nicht

Bei Zweifeln oder Unklarheiten bzw. Problemen, die während der Installation auftauchen sollten, melden Sie sich
bitte telefonisch bei uns.
Hinweis: Von der Firma Marcolin Covering s.r.l. nicht genehmigte Montagevorgänge können zum Verlust der
Gewährleistungsansprüche führen!!
Nach Befestigung der Hauptbauteile führen Sie Verkabelung der Steueranlage aus.
Hinweis:
Entnehmen Sie bitte alle dafür erforderlichen Informationen aus dem unter Punkt 6.1 dargestellten Elektroschaltplan.
•
Mit den mitgelieferten Verbindungskabeln schließen Sie die Batterie an die
Einspeiseklemmen zur entsprechenden Versorgung der Steuereinheit an.
•
Setzen Sie am Plus-Pol des Versorgungskabels eine Schmelzsicherung (70 A) zum
Schutz der Anlage ein (nicht im Bausatz enthalten).
•
Anschließend verbinden Sie die Ausgangsklemmen der Steuereinheit (flache gelbe
Klemmen) an die feste Kontaktplatte.
•
Verbinden Sie den Motor mit der beweglichen Kontaktplatte.
Hinweis: Stellen Sie sicher, dass die Verbindungskabel fest an der Struktur verankert sind, damit sie kein Hindernis darstellen
bzw. keine Verfanggefahr besteht.
Hinweis:
Der Anschluss der Polarität des Motors beeinflusst die Entsprechung von Steuerungen und Bewegung.
NEIN
Abbildung). Benutzen Sie dazu die mitgelieferten elektrischen Verbindungskabel.
enthalten) ein, siehe „Elektroschaltplan" unter Punkt 6.1.
WARNUNG!
Vertauschen Sie nicht die Pole beim Anschließen!
WICHTIG!
Montageanleitung - Ecotype - 27
