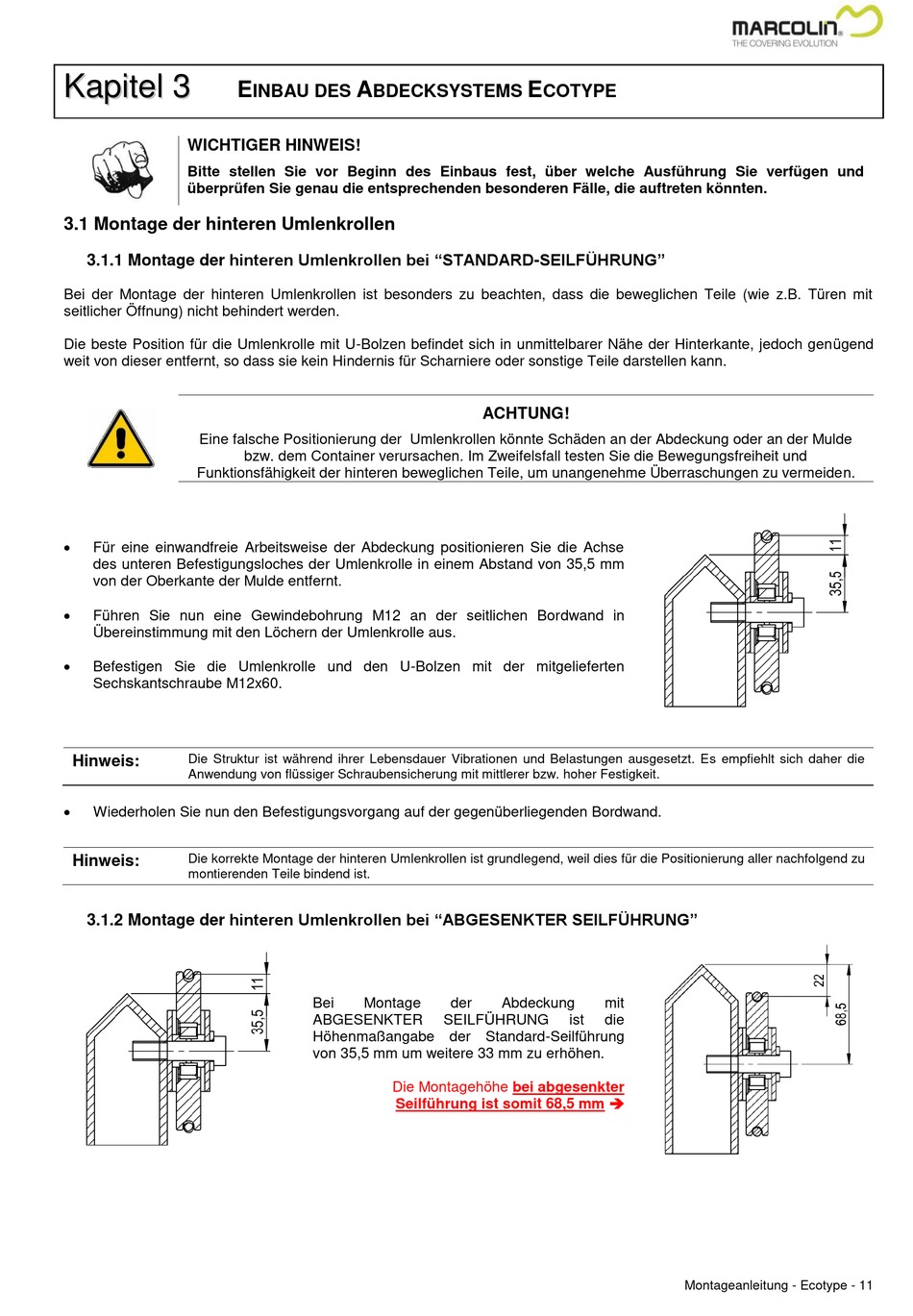

MARCOLIN ECOTYPE Montageanleitung Seite 11

K a p i t e l 3
K a p i t e l 3
WICHTIGER HINWEIS!
Bitte stellen Sie vor Beginn des Einbaus fest, über welche Ausführung Sie verfügen und
überprüfen Sie genau die entsprechenden besonderen Fälle, die auftreten könnten.
3.1 Montage der hinteren Umlenkrollen
3.1.1 Montage der hinteren Umlenkrollen bei "STANDARD-SEILFÜHRUNG"
Bei der Montage der hinteren Umlenkrollen ist besonders zu beachten, dass die beweglichen Teile (wie z.B. Türen mit
seitlicher Öffnung) nicht behindert werden.
Die beste Position für die Umlenkrolle mit U-Bolzen befindet sich in unmittelbarer Nähe der Hinterkante, jedoch genügend
weit von dieser entfernt, so dass sie kein Hindernis für Scharniere oder sonstige Teile darstellen kann.
Eine falsche Positionierung der Umlenkrollen könnte Schäden an der Abdeckung oder an der Mulde
Funktionsfähigkeit der hinteren beweglichen Teile, um unangenehme Überraschungen zu vermeiden.
•
Für eine einwandfreie Arbeitsweise der Abdeckung positionieren Sie die Achse
des unteren Befestigungsloches der Umlenkrolle in einem Abstand von 35,5 mm
von der Oberkante der Mulde entfernt.
•
Führen Sie nun eine Gewindebohrung M12 an der seitlichen Bordwand in
Übereinstimmung mit den Löchern der Umlenkrolle aus.
•
Befestigen Sie die Umlenkrolle und den U-Bolzen mit der mitgelieferten
Sechskantschraube M12x60.
Hinweis: Die Struktur ist während ihrer Lebensdauer Vibrationen und Belastungen ausgesetzt. Es empfiehlt sich daher die
Anwendung von flüssiger Schraubensicherung mit mittlerer bzw. hoher Festigkeit.
•
Wiederholen Sie nun den Befestigungsvorgang auf der gegenüberliegenden Bordwand.
Die korrekte Montage der hinteren Umlenkrollen ist grundlegend, weil dies für die Positionierung aller nachfolgend zu
Hinweis:
montierenden Teile bindend ist.
3.1.2 Montage der hinteren Umlenkrollen bei "ABGESENKTER SEILFÜHRUNG"
E A
INBAU DES BDECKSYSTEMS
bzw. dem Container verursachen. Im Zweifelsfall testen Sie die Bewegungsfreiheit und
Bei Montage
ABGESENKTER
Höhenmaßangabe der Standard-Seilführung
von 35,5 mm um weitere 33 mm zu erhöhen.
Die Montagehöhe bei abgesenkter
Seilführung ist somit 68,5 mm 
E
COTYPE
ACHTUNG!
der Abdeckung mit
SEILFÜHRUNG ist die
Montageanleitung - Ecotype - 11
