PCAN-cPCI – Benutzerhandbuch
So bauen Sie die Karte in den Computer ein:
Achtung! Durch elektrostatische Entladung (ESD) können Kom-
ponenten auf der Platine beschädigt oder zerstört werden.
Treffen Sie daher Vorkehrungen zur Vermeidung von ESD.
1.
Verbinden Sie bei der Vierkanal-Ausführung der PCAN-cPCI-
Karte (IPEH-003022) die Kabel der zusätzlichen Anschluss-
blende mit den 10-poligen Anschlusssockeln J1 (CAN 3) und
J2 (CAN 4).
2.
Fahren Sie den Computer herunter.
3.
Trennen Sie den Computer vom Stromnetz.
4.
Entfernen Sie gegebenenfalls eine Blende vor dem gewün-
schten Steckplatz des CompactPCI-Systems. Für die zusätz-
liche Anschlussblende der Vierkanal-Ausführung wird ein
weiterer Platz benötigt.

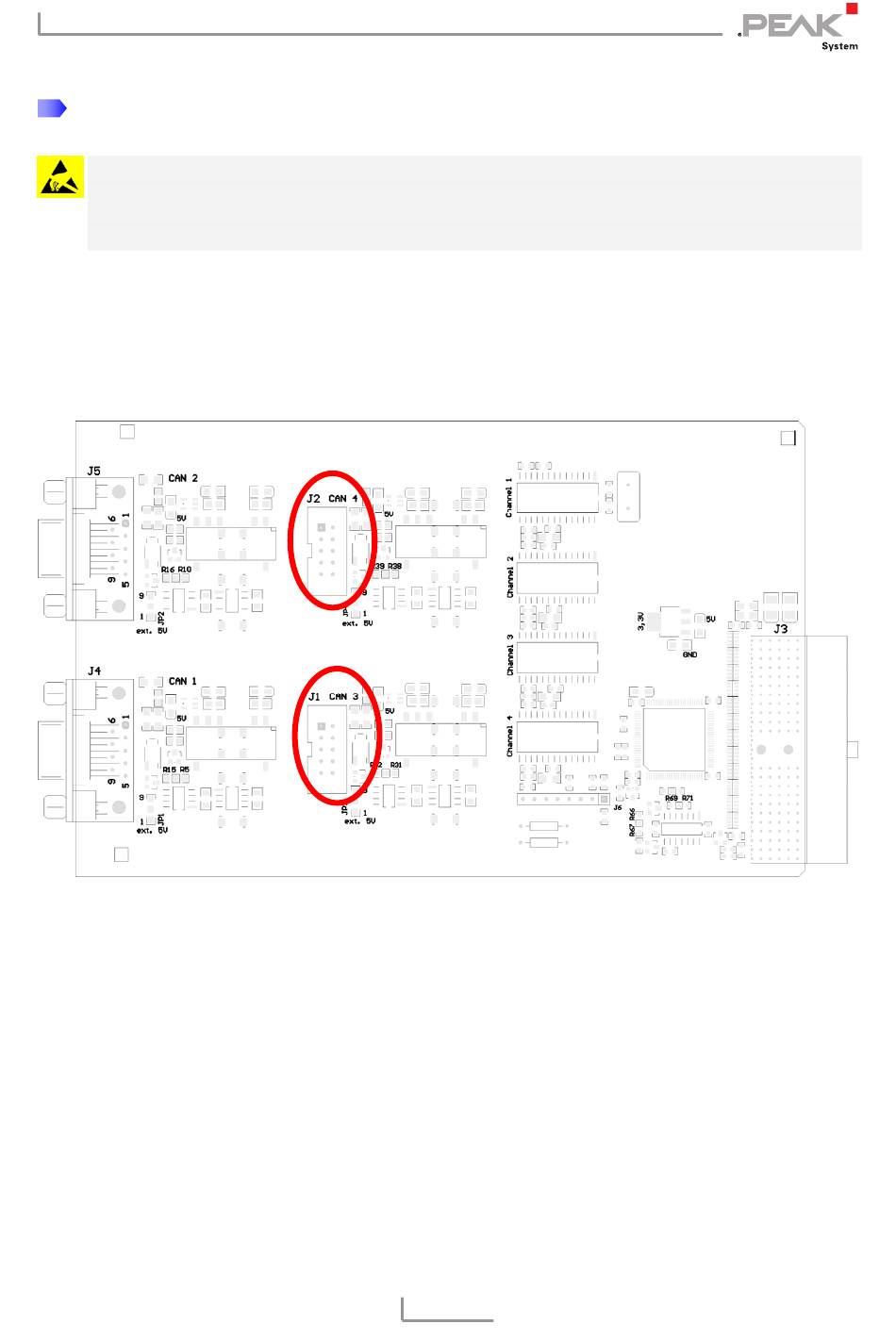

Abbildung 1: Positionen der Anschlusssockel
J1 (CAN 3, unten) und J2 (CAN 4, oben)
8
