PCAN-cPCI – Benutzerhandbuch
3.3
Verkabelung
3.3.1
Terminierung
Ein High-Speed-CAN-Bus (ISO 11898-2) muss an beiden Enden mit
120 Ohm terminiert sein. Ansonsten kommt es zu störenden
Signalreflexionen und die Transceiver der angeschlossenen CAN-
Knoten (CAN-Interface, Steuergerät) funktionieren nicht.
Die PCAN-cPCI-Karte hat keine interne Terminierung. Betreiben Sie
den Adapter an einem terminierten CAN-Bus.
3.3.2
Beispiel einer Verbindung
In diesem Beispiel wird die PCAN-cPCI-Karte mit einem Steuergerät
durch ein Kabel verbunden, das an beiden Enden mit 120 Ohm
terminiert ist.

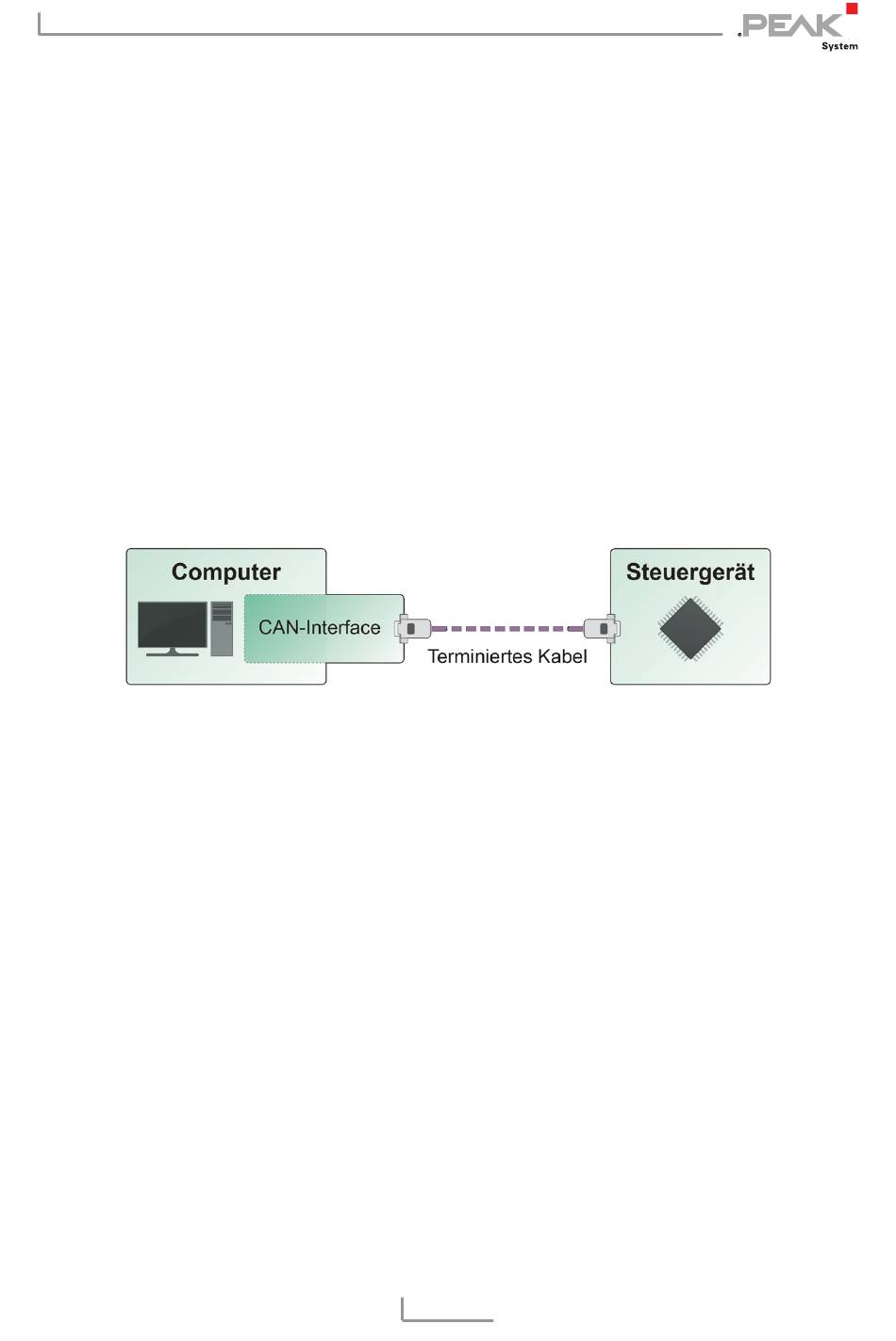

Abbildung 4: Einfache CAN-Verbindung
13
