PCAN-cPCI – Benutzerhandbuch

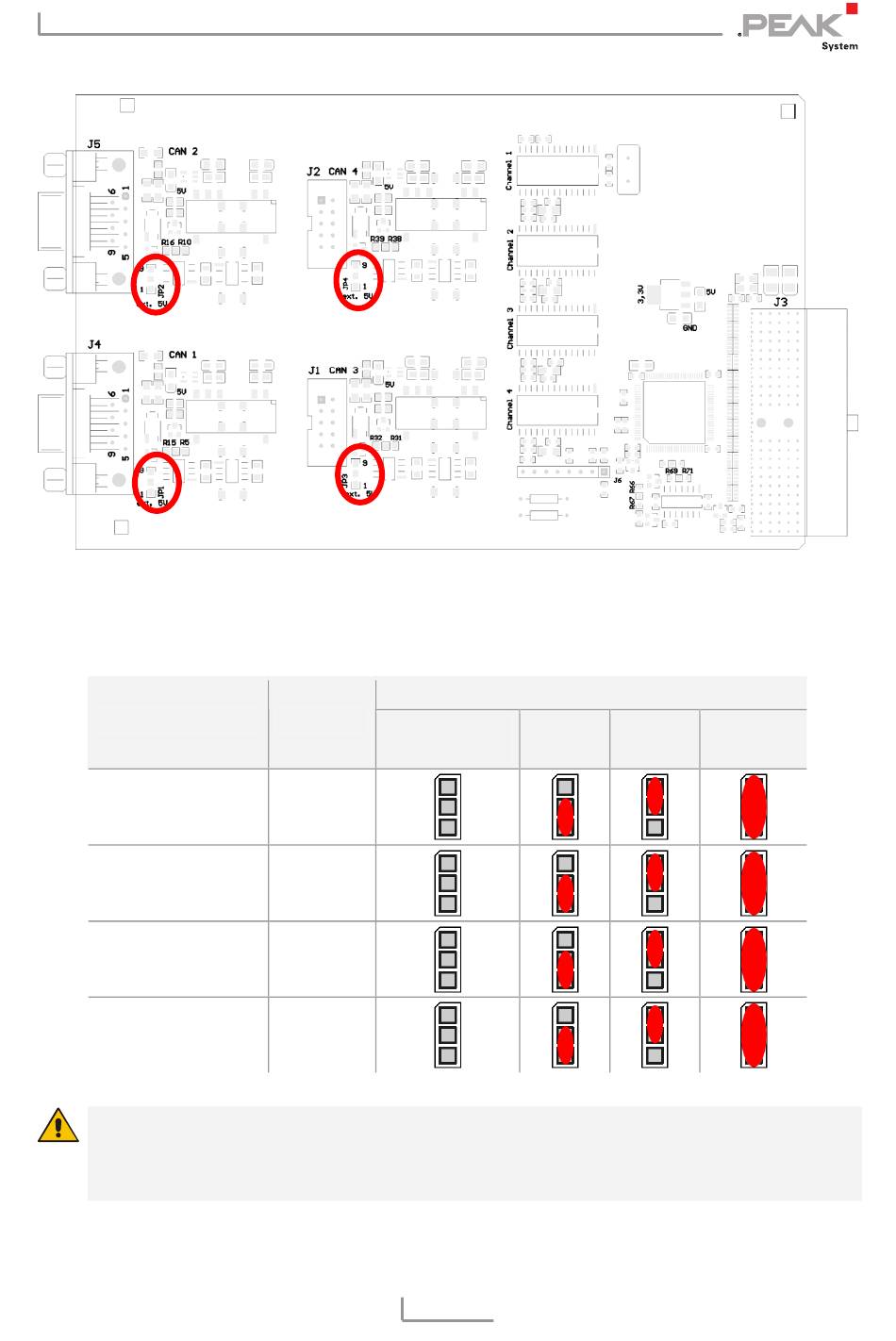

Abbildung 3: Positionen der Lötfelder auf der PCAN-cPCI-Karte
D-Sub-Anschluss
CAN 1
CAN 2
CAN 3
CAN 4
Kurzschlussgefahr! Die 5-Volt-Versorgung ist nicht gesondert
gesichert. Darum müssen Sie den Computer ausschalten, bevor
Sie CAN-Kabel oder zusätzliche Peripherie an- und abstecken.
für eine 5-Volt-Versorgung,
JP1 bis JP4 für CAN-Kanäle 1 bis 4
Lötfeld
Ohne
(Standard)
JP1
JP2
JP3
JP4
12
5-Volt-Versorgung
Pin 1
Pin 9
Pin 1 und
Pin 9
