PCAN-cPCI – Benutzerhandbuch
3
CAN-Bus anschließen
3.1
Anschluss über D-Sub-Steckverbinder
Ein High-Speed-CAN-Bus (ISO 11898-2) wird an die 9-polige D-Sub-
Steckverbindung angeschlossen. Die CAN-Belegung entspricht der
Spezifikation CiA® 303-1.

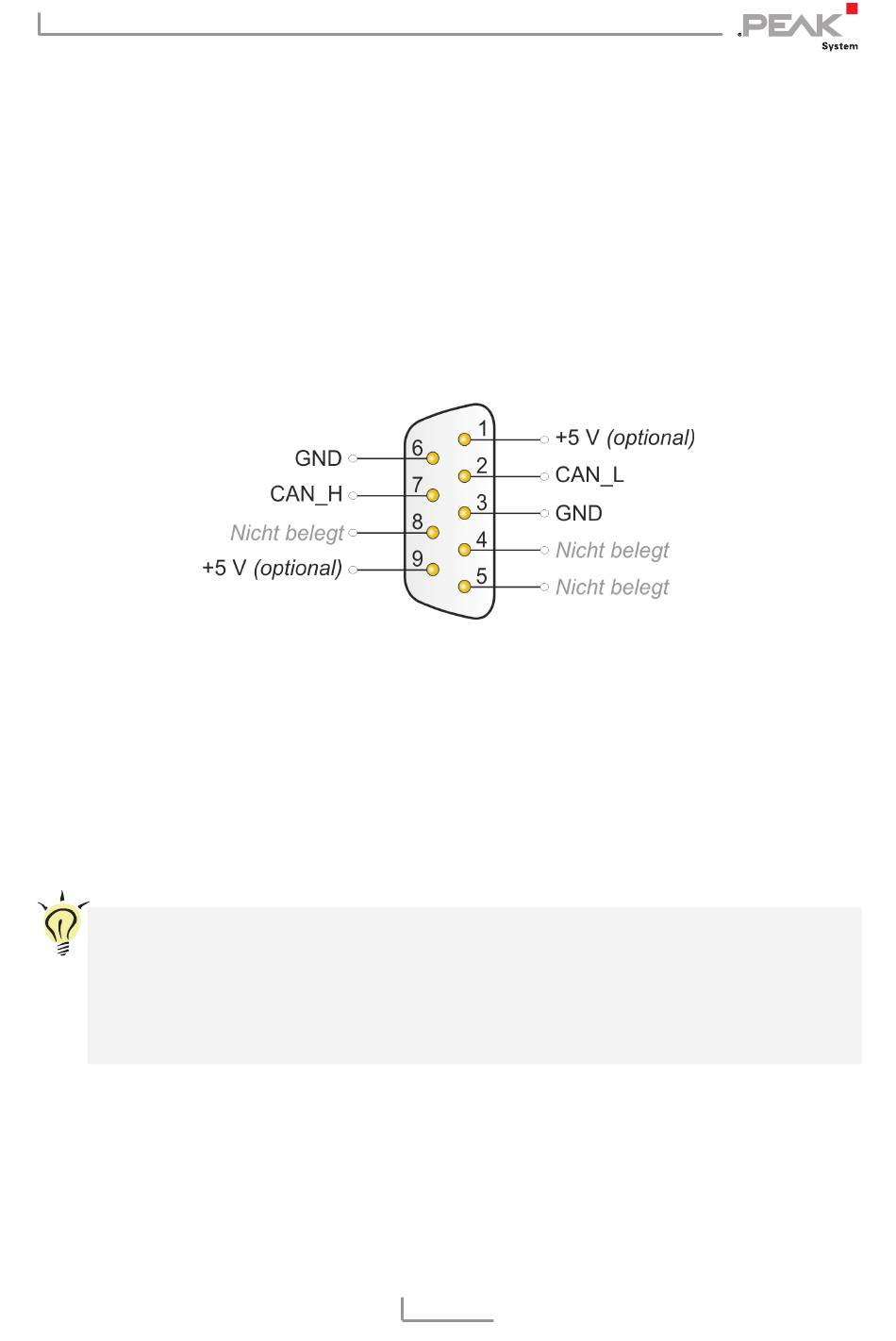

Abbildung 2: Anschlussbelegung High-Speed-CAN
(Sicht auf einen D-Sub-Stecker an der PCAN-cPCI-Karte)
Mit den Pin 1 und/oder Pin 9 ist es möglich, Geräte mit geringem
Stromverbrauch (z. B. Buskonverter) direkt über den CAN-Anschluss
zu versorgen. Bei Auslieferung sind diese Pins nicht belegt. Eine
ausführliche Beschreibung zur Aktivierung finden Sie im folgenden
Abschnitt 3.2.
Tipp: Einen CAN-Bus mit anderem Übertragungsstandard
können Sie über einen Buskonverter anschließen. PEAK-
System bietet verschiedene Buskonvertermodule an (z. B.
PCAN-TJA1054 für einen Low-Speed-CAN-Bus entsprechend
ISO 11898-3).
10
