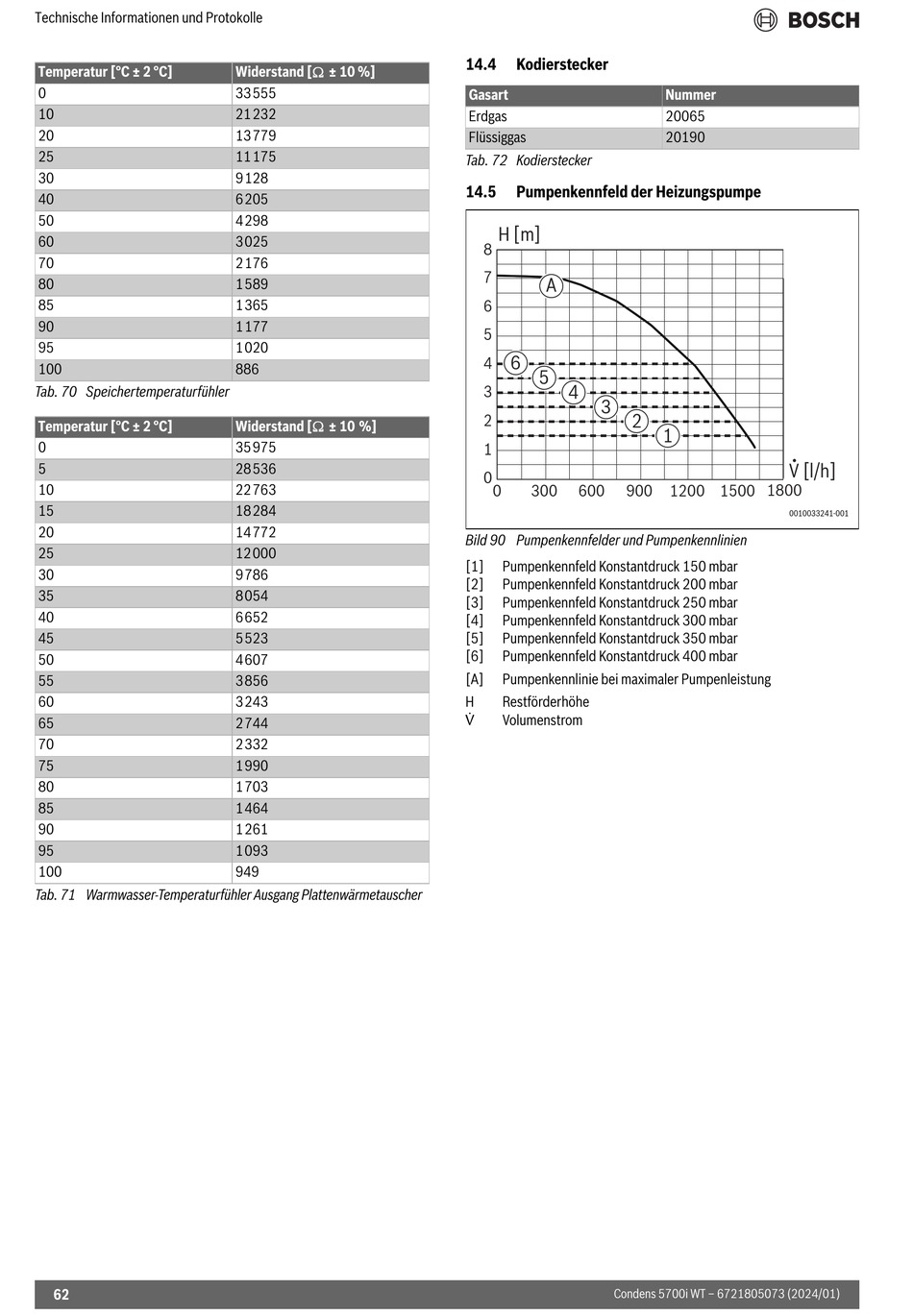

Technische Informationen und Protokolle
Temperatur [°C ± 2 °C]
0
10
20
25
30
40
50
60
70
80
85
90
95
100
Tab. 70 Speichertemperaturfühler
Temperatur [°C ± 2 °C]
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
Tab. 71 Warmwasser-Temperaturfühler Ausgang Plattenwärmetauscher
62
Widerstand [ ± 10 %]
33555
21232
13779
11175
9128
6205
4298
3025
2176
1589
1365
1177
1020
886
Widerstand [ ± 10 %]
35975
28536
22763
18284
14772
12000
9786
8054
6652
5523
4607
3856
3243
2744
2332
1990
1703
1464
1261
1093
949
14.4 Kodierstecker
Gasart
Erdgas
Flüssiggas
Tab. 72 Kodierstecker
14.5 Pumpenkennfeld der Heizungspumpe
H [m]
8
7
A
6
5
6
4
5
4
3
3
2
2
1
0
0 300 600 900 1200
Bild 90 Pumpenkennfelder und Pumpenkennlinien
[1] Pumpenkennfeld Konstantdruck 150 mbar
[2] Pumpenkennfeld Konstantdruck 200 mbar
[3] Pumpenkennfeld Konstantdruck 250 mbar
[4] Pumpenkennfeld Konstantdruck 300 mbar
[5] Pumpenkennfeld Konstantdruck 350 mbar
[6] Pumpenkennfeld Konstantdruck 400 mbar
[A] Pumpenkennlinie bei maximaler Pumpenleistung
H Restförderhöhe
V Volumenstrom
Condens 5700i WT – 6721805073 (2024/01)
Nummer
20065
20190
1
V [l/h]
1500 1800
