Varisol T350 Montage- Und Elektroinstallationsanweisung Seite 5

Beachten Sie, dass das Achsmaß der Markise auch das Bestell- und Befestigungsmaß ist.
Bei Markisenfeldern mit Breite oder Ausfall über 400 cm kann es zu einem
verstärkten Tuchdurchhang kommen. In Grenzfällen kann hier durch den
Einsatz eines zusätzlichen Tuchstützdrahts entgegengewirkt werden.

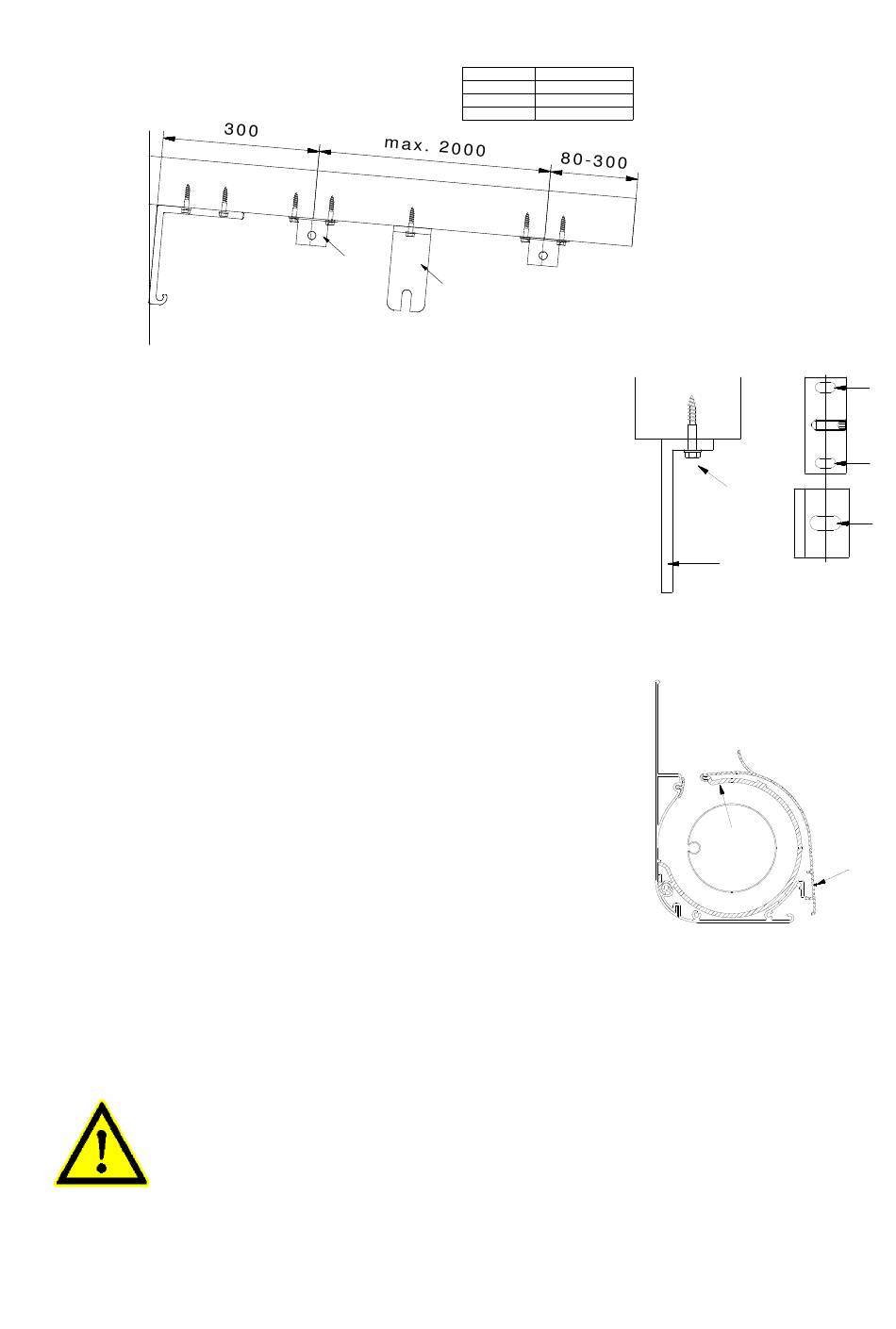

Montieren Sie die Tuchstützdraht-Winkel (2) wie abgebildet rechts und
Links auf den beiden äußeren Sparren in der Mitte des Markisenausfalls.
Das Befestigungsmaß Mitte Loch der Führungsschienenhalter (A) ist auch
das Befestigungsmaß Mitte Loch der Tuchstützdraht-Winkel
15. Montage des Markisenkastens
• Legen Sie die Markise auf zwei bereitgestellte Ablageböcke.
• Packen Sie die Markise aus (Karton, Folie).
• Lösen Sie Schraube (1)
• Drücken Sie Leitschale etwas nach oben (2) und nehmen den Boden herunter.
• Stellen Sie zwei gleich hohe Leitern standsicher unter die Montagekonsole und polstern diese damit der
Markisenkasten nicht verkratzt.
• Legen Sie den Markisenkasten oben auf die Leitern. Vergewissern Sie sich dabei, dass der Markisenkasten sicher
liegt und nicht herunter fallen kann.
97.23.050 V3
1
Achtung:
Arbeiten Sie in größeren Höhen, besonders auf Balkonen, nie ohne geeignete
Absturzsicherung!
A u s f a l l / m m H a l t e r j e S c h i e n e
0 - 2 0 0 0 2
2 0 0 1 - 3 5 0 0 3
3 5 0 1 - 4 5 0 0 4
2
(B).
A
A
B
B
2
2
1
Seite 5 von 14
