QUICK START GUIDE
HPM5000 DATALOGGER

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für WEBTEC HPM5000

Inhaltszusammenfassung für WEBTEC HPM5000

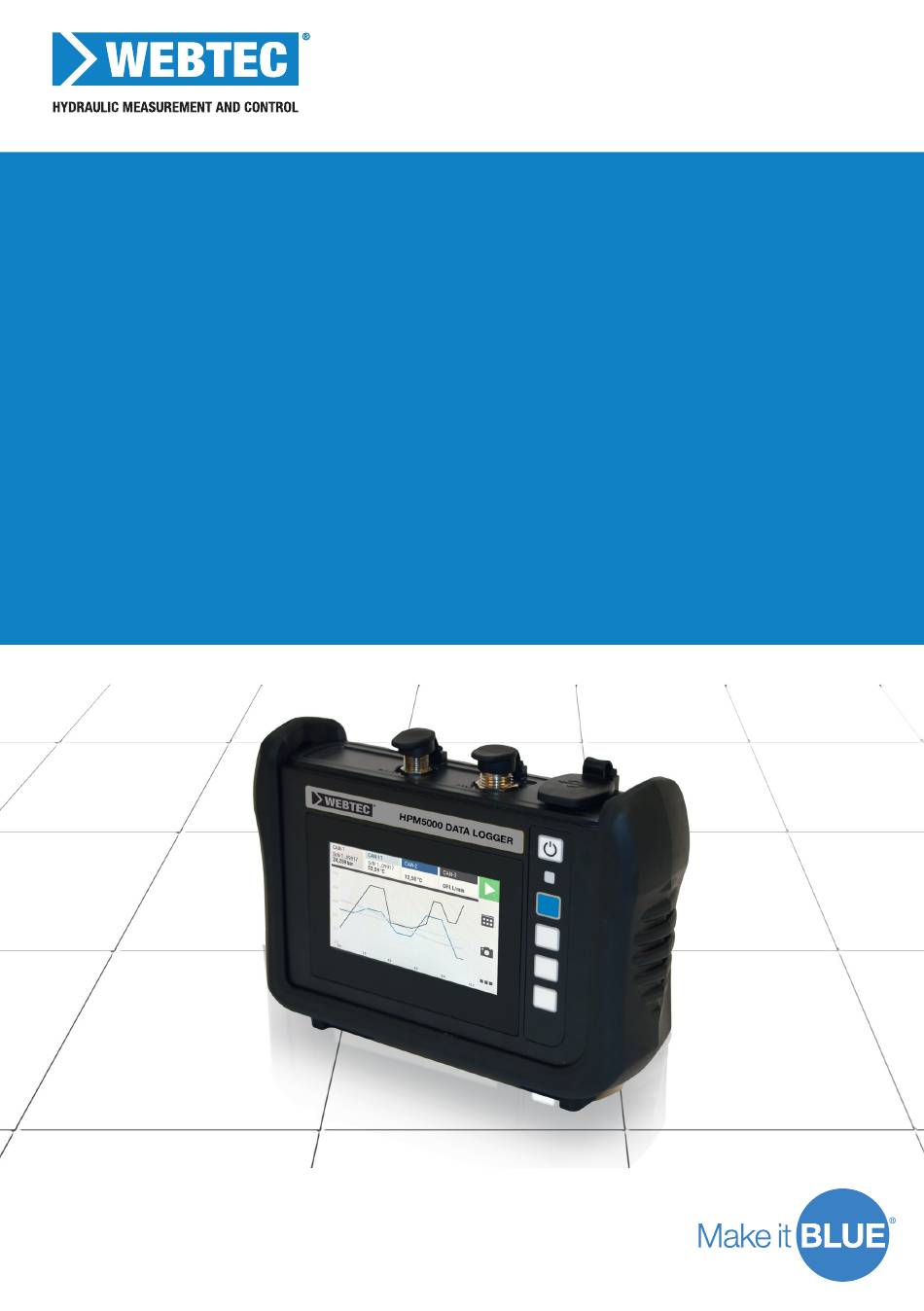

  • Seite 1 QUICK START GUIDE HPM5000 DATALOGGER...
  • Seite 2 HPM5000QS-MA-MUL-4302 ISSUE 1.0 08/24...
  • Seite 17 Technical Data Inhaltsverzeichnis Gerätebeschreibung ................... 18 Bestimmungsgemäße Verwendung ............19 Nicht bestimmungsgemäße Verwendung ..........19 Konformität .................... 19 Lieferumfang ..................19 Sicherheitsinformationen ................20 Grundlegende Warnhinweise ..............20 Fachpersonal ..................20 Aufbau und Funktion .................. 21 Übersicht ....................21 Funktion und Ausstattungsmerkmale ............. 22 Inbetriebnahme ...................

  • Seite 18: Gerätebeschreibung

    ► Lesen Sie das Kapitel & „Sicherheitsinformationen“ besonders aufmerk- sam und befolgen Sie die Anweisungen. Gerätebeschreibung Der The HPM5000 ist für die Aufzeichnung von Messwerten von angeschlos- senen Sensoren vorgesehen. Sensoren mit automatischer Sensorerkennung parametrieren Einheit und Mess- bereich automatisch. Darüber hinaus können Sensoren an AUX- Eingängen angeschlossen werden.

  • Seite 19: Bestimmungsgemäße Verwendung

    Gerätebeschreibung Bestimmungsgemäße Verwendung Der The HPM5000, im Folgenden „Gerät“ genannt, ermöglicht den Zugriff auf Sensoren in Hydraulikanwendungen von Maschinen und Fahrzeugen. Über verschiedene Anschlüsse können z. B. digitale oder analoge Sensorsignale für Druck, Temperatur, Volumenstrom, Drehzahl, Volumen und Leistung erfasst, ge- speichert, überwacht und ausgewertet werden.

  • Seite 20: Sicherheitsinformationen

    ► Setzen Sie das Gerät niemals einer dauerhaften Sonneneinstrahlung aus. ► Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten. ► Reparieren Sie das Gerät nicht selbst. Das Gerät darf nur durch Webtec repariert werden. ► Reinigen Sie das Gerät nicht mit lösungsmittelhaltigen Substanzen. Das Gerät darf nur auf die im Kapitel Reinigung beschriebene Art und Weise...

  • Seite 21: Aufbau Und Funktion

    Aufbau und Funktion Aufbau und Funktion Übersicht Pos. Bezeichnung Eingänge, je nach Modellvariante 1 × USB-A, 1 × USB-C Ein-/Ausschalttaste Status-LED Kontextabhängige Funktionstasten Display (Touchscreen) Stoßschutz HPM5000QS-MA-MUL-4302 ISSUE 1.0 07/24...

  • Seite 22: Funktion Und Ausstattungsmerkmale

    Inbetriebnahme Funktion und Ausstattungsmerkmale Das Gerät verfügt über die folgenden Funktionen: ■ Eingänge zum Anschluss von Sensoren ■ Messungen von z. B. Druck, Temperatur, Volumenstrom, Drehzahl, Volumen und Leistung ■ Messdaten aufzeichnen, speichern und analysieren ■ Verschiedene Messmethoden und Darstellungen ■...

  • Seite 23: Bedienung

    Bedienung Bedienung Grundlagen der Bedienung Das Gerät ist nach der ersten Inbetriebnahme sofort einsatzbereit. Sie bedienen das Gerät primär über die Schaltflächen auf dem berührungssensitiven Display (Touchscreen). Nutzen Sie dafür Ihre Finger oder einen geeigneten Eingabestift. Hauptfunktionen können Sie alternativ mit den kontextabhängigen Funktionsta- sten auf dem Gerät ausführen.
  • Seite 24 Bedienung Bedienung über Funktionstasten Das Gerät verfügt über 5 Funktionstasten: Taste Funktion Taste kurz drücken: Ausschalten-Menü öffnen Im Menü stehen die folgenden Funktionen zur Verfügung: ■ Gerät ausschalten ■ Touchfunktion ausschalten ■ Hintergrundbeleuchtung ausschalten Taste für 5 Sek. gedrückt halten: Ein-/Ausschalten Funktionstaste zum Starten und Stoppen von Messungen 3 kontextabhängige Funktionstasten zum Ausführen von Funktionen entsprechend der korrespondierenden Schaltflä-...

  • Seite 25: Verpackung Und Transport

    Verpackung und Transport Verpackung und Transport WICHTIG Sachschaden bei nicht ordnungsgemäßer Lagerung und Transport. ► Lagern Sie das Gerät nicht mit geringem Akkuladezustand ein, um eine Tiefentladung zu vermeiden. ► Vermeiden Sie vollständiges Be- und Entladen des Akkus, um die Lebens- dauer des Akkus zu erhöhen.

  • Seite 26: Reinigung Und Wartung

    ■ Detaillierte Fehlerbeschreibung WICHTIG Materialschaden durch nicht sachgerecht ausgeführte Reparaturarbeiten. ► Öffnen Sie niemals das Gerät! ► Versuchen Sie niemals, Reparaturarbeiten selbst durchzuführen! ► Senden Sie das Gerät bei Defekt an Webtec zurück! HPM5000QS-MA-MUL-4302 ISSUE 1.0 07/24...

  • Seite 27: Entsorgung

    Entsorgung Entsorgung Das nebenstehende Symbol bedeutet, dass elektrische und elektronische Altgeräte aufgrund gesetzlicher Bestimmungen getrennt vom Hausmüll zu entsorgen sind. Das Gerät enthält einen Lithium-Ionen-Akku, der giftige und umweltschädliche Schwermetalle enthalten kann. Entsorgen Sie Ihr Gerät bei der Sammelstelle Ihres kommunalen Entsorgungsträgers. Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

  • Seite 28: Technische Daten

    1 × USB-A (Host), 2.0, Fullspeed, 12 MBit/s 1 × USB-C, Stecker gemäß IEC 62680-1-3, PD 3.0, 5 V, 12 V, 20 V (abhängig von 1 × CAN, 5-pol., M12×1, max. 6 Webtec CAN-Sensoren Modellvariante) 4 × Analog, 5 Pin, Push-Pull, bis zu 12 analoge Messkanäle 1 ×...

  • Seite 29: Anhang

    Anhang Anhang 10.1 Typenschild Das Typenschild befindet sich auf der Rückseite des Geräts. INFORMATION Die Informationen auf dem Typenschild werden bei Anfragen an Ihre Verkaufs- niederlassung benötigt. HPM5000QS-MA-MUL-4302 ISSUE 1.0 07/24...
