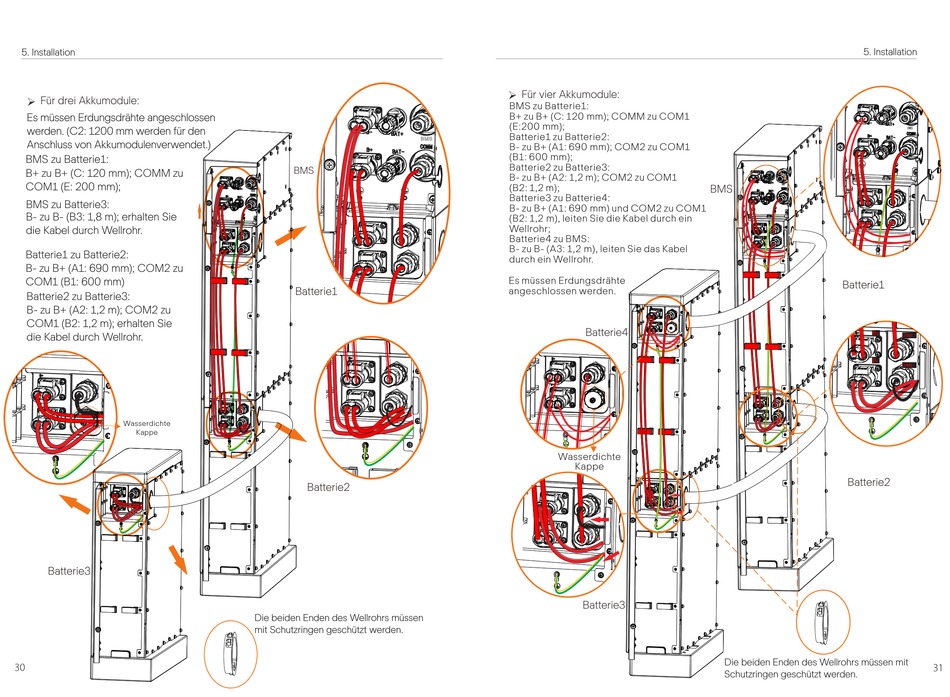

5. Installation
Für drei Akkumodule:
Ø
Es müssen Erdungsdrähte angeschlossen
werden. (C2: 1200 mm werden für den
Anschluss von Akkumodulenverwendet.)
BMS zu Batterie1:
B+ zu B+ (C: 120 mm); COMM zu
COM1 (E: 200 mm);
BMS zu Batterie3:
B- zu B- (B3: 1,8 m); erhalten Sie
die Kabel durch Wellrohr.
Batterie1 zu Batterie2:
B- zu B+ (A1: 690 mm); COM2 zu
COM1 (B1: 600 mm)
Batterie2 zu Batterie3:
B- zu B+ (A2: 1,2 m); COM2 zu
COM1 (B2: 1,2 m); erhalten Sie
die Kabel durch Wellrohr.
Wasserdichte
Kappe
Batterie3
30
BMS
BMS
BMS
Batterie1
Batterie2
Die beiden Enden des Wellrohrs müssen
mit Schutzringen geschützt werden.
Für vier Akkumodule:
Ø
BMS zu Batterie1:
B+ zu B+ (C: 120 mm); COMM zu COM1
(E:200 mm);
Batterie1 zu Batterie2:
B- zu B+ (A1: 690 mm); COM2 zu COM1
(B1: 600 mm);
Batterie2 zu Batterie3:
B- zu B+ (A2: 1,2 m); COM2 zu COM1
(B2: 1,2 m);
Batterie3 zu Batterie4:
B- zu B+ (A1: 690 mm) und COM2 zu COM1
(B2: 1,2 m), leiten Sie die Kabel durch ein
Wellrohr;
Batterie4 zu BMS:
B- zu B- (A3: 1,2 m), leiten Sie das Kabel
durch ein Wellrohr.
Es müssen Erdungsdrähte
angeschlossen werden.
Batterie4
Wasserdichte
Kappe
Batterie3
5. Installation
BMS
Batterie1
B+
B-
Batterie2
Die beiden Enden des Wellrohrs müssen mit
Schutzringen geschützt werden.
BMS
COM1
COM2
31
