5. Installation
(4): MC0600×1 + HV10230×4
Installationsabstand:
Abstand zwischen Akkusäulen: 200 mm ~ 250 mm
GEFAHR!
Ein T-BAT-System kann höchstens vier Akkumodule enthalten.
Beim Anschließen von mehr als vier Akkumodulen wird die Sicherung
durchbrennen und das/die Akkumodul(e) werden beschädigt. Stellen
Sie sicher, dass die Akkumodule diese Anforderung erfüllen.
18
BMS + Schlägel x 4
Links: ≥300 mm
Rechts: ≥300 mm
(d)

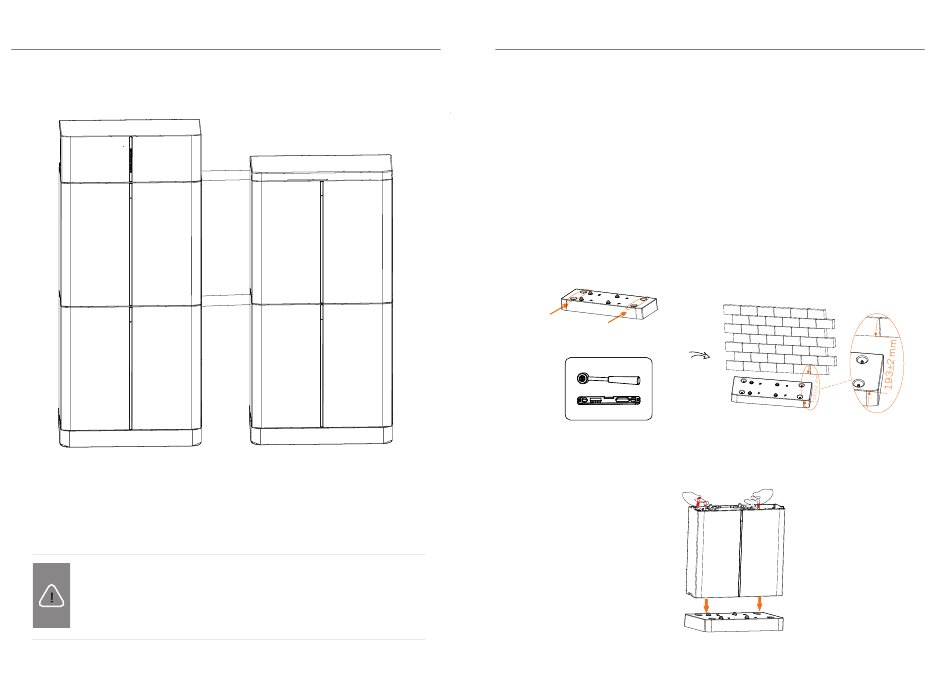

5.2 Installationsschritte für Basis, Akkumodule und BMS
Stellen Sie vor der Installation sicher, dass die Wand stark genug ist, um
dem Gewicht des Akkus standzuhalten.
Es gibt 4 verschiedene Installationsmodi für Benutzer. Nehmen Sie die
Installationsverfahren für „a" (auf Seite 16) und „c" auf Seite 17) als Beispiel
mit den folgenden Details:
(1): MC0600 × 1 + HV10230 × 1
(„a" auf Seite 16)
Schritt 1: Der Einzelakku-Sockel muss 193±2 mm von der Wand entfernt
sein und mit einem Drehmomentschlüssel eingestellt werden, um
sicherzustellen, dass er parallel zum Boden steht. Eine Wasserwaage ist
erforderlich.
Schritt 2: Legen Sie ein Akkumodul oben auf die Basis.
5. Installation
19
