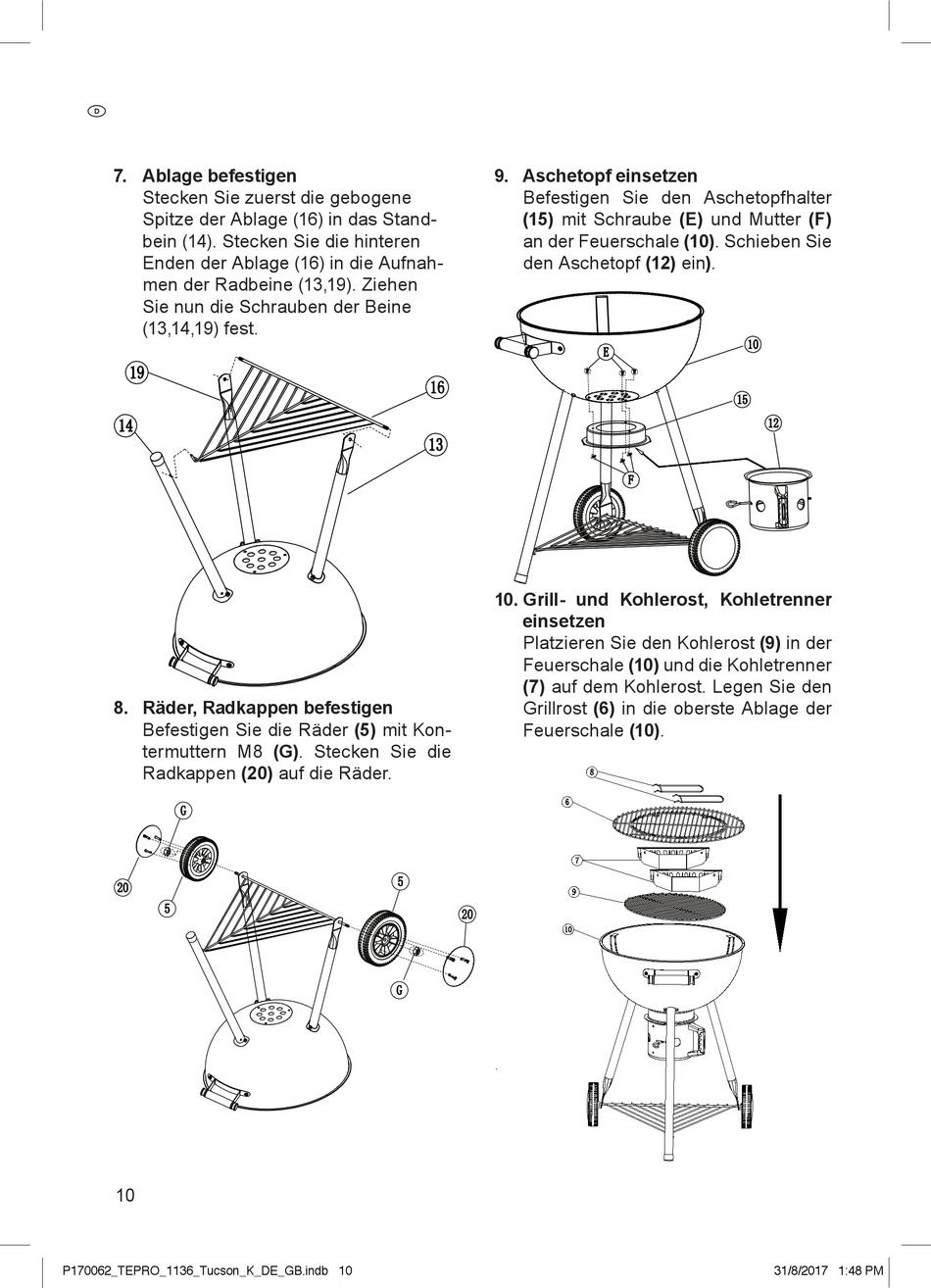

7. Ablage befestigen
Stecken Sie zuerst die gebogene
Spitze der Ablage (16) in das Stand-
bein (14). Stecken Sie die hinteren
Enden der Ablage (16) in die Aufnah-
men der Radbeine (13,19). Ziehen
Sie nun die Schrauben der Beine
(13,14,19) fest.
8. Räder, Radkappen befestigen
Befestigen Sie die Räder (5) mit Kon-
termuttern M8 (G). Stecken Sie die
Radkappen (20) auf die Räder.
10
P170062_TEPRO_1136_Tucson_K_DE_GB.indb 10
9. Aschetopf einsetzen
Befestigen Sie den Aschetopfhalter
(15) mit Schraube (E) und Mutter (F)
an der Feuerschale (10). Schieben Sie
den Aschetopf (12) ein).
10. Grill- und Kohlerost, Kohletrenner
einsetzen
Platzieren Sie den Kohlerost (9) in der
Feuerschale (10) und die Kohletrenner
(7) auf dem Kohlerost. Legen Sie den
Grillrost (6) in die oberste Ablage der
Feuerschale (10).
