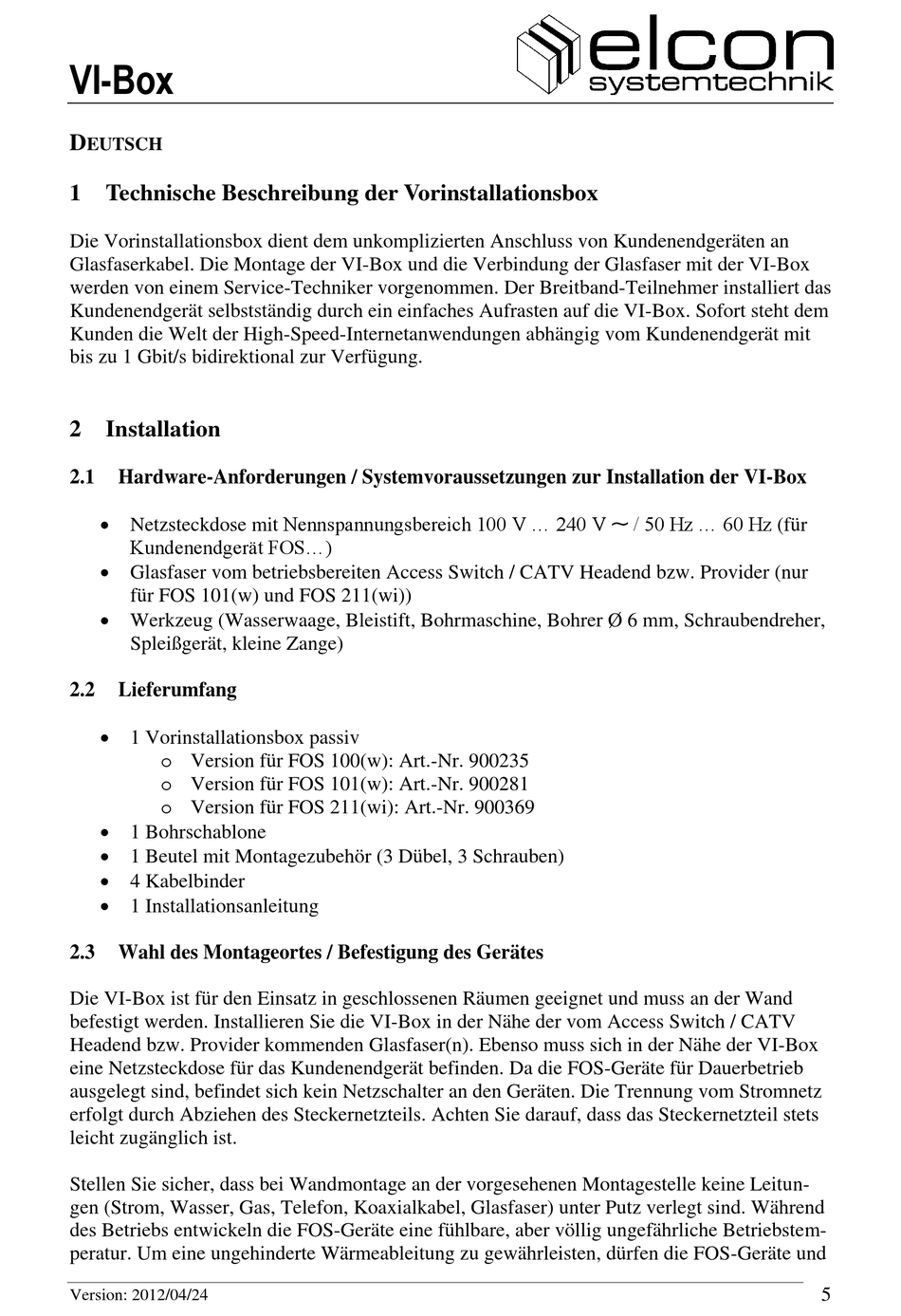

VI-Box
D
EUTSCH

1 Technische Beschreibung der Vorinstallationsbox

Die Vorinstallationsbox dient dem unkomplizierten Anschluss von Kundenendgeräten an
Glasfaserkabel. Die Montage der VI-Box und die Verbindung der Glasfaser mit der VI-Box
werden von einem Service-Techniker vorgenommen. Der Breitband-Teilnehmer installiert das
Kundenendgerät selbstständig durch ein einfaches Aufrasten auf die VI-Box. Sofort steht dem
Kunden die Welt der High-Speed-Internetanwendungen abhängig vom Kundenendgerät mit
bis zu 1 Gbit/s bidirektional zur Verfügung.

2 Installation

2.1

Hardware-Anforderungen / Systemvoraussetzungen zur Installation der VI-Box

 Netzsteckdose mit Nennspannungsbereich 100 V ... 240 V
Kundenendgerät FOS...)
 Glasfaser vom betriebsbereiten Access Switch / CATV Headend bzw. Provider (nur
für FOS 101(w) und FOS 211(wi))
 Werkzeug (Wasserwaage, Bleistift, Bohrmaschine, Bohrer Ø 6 mm, Schraubendreher,
Spleißgerät, kleine Zange)
2.2

Lieferumfang

 1 Vorinstallationsbox passiv
o Version für FOS 100(w): Art.-Nr. 900235
o Version für FOS 101(w): Art.-Nr. 900281
o Version für FOS 211(wi): Art.-Nr. 900369
 1 Bohrschablone
 1 Beutel mit Montagezubehör (3 Dübel, 3 Schrauben)
 4 Kabelbinder
 1 Installationsanleitung
2.3 Wahl des Montageortes / Befestigung des Gerätes
Die VI-Box ist für den Einsatz in geschlossenen Räumen geeignet und muss an der Wand
befestigt werden. Installieren Sie die VI-Box in der Nähe der vom Access Switch / CATV
Headend bzw. Provider kommenden Glasfaser(n). Ebenso muss sich in der Nähe der VI-Box
eine Netzsteckdose für das Kundenendgerät befinden. Da die FOS-Geräte für Dauerbetrieb
ausgelegt sind, befindet sich kein Netzschalter an den Geräten. Die Trennung vom Stromnetz
erfolgt durch Abziehen des Steckernetzteils. Achten Sie darauf, dass das Steckernetzteil stets
leicht zugänglich ist.
Stellen Sie sicher, dass bei Wandmontage an der vorgesehenen Montagestelle keine Leitun-
gen (Strom, Wasser, Gas, Telefon, Koaxialkabel, Glasfaser) unter Putz verlegt sind. Während
des Betriebs entwickeln die FOS-Geräte eine fühlbare, aber völlig ungefährliche Betriebstem-
peratur. Um eine ungehinderte Wärmeableitung zu gewährleisten, dürfen die FOS-Geräte und
Version: 2012/04/24
/ 50 Hz ... 60 Hz (für

5
