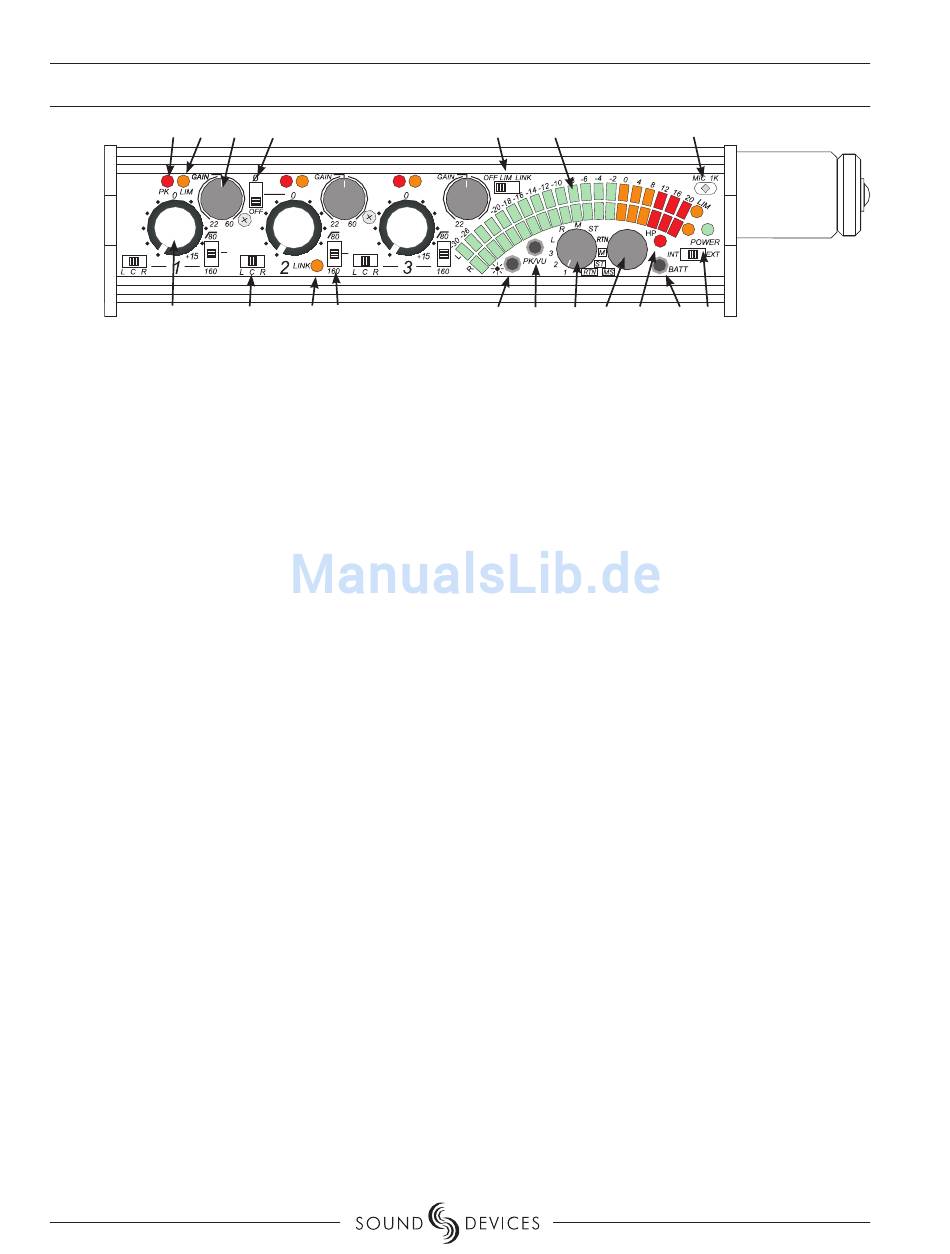

ESCHREIBUNG DER VORDERSEITE
4
5
2
1.
Eingangsempfi ndlichkeitsregler
Die Vorverstärkungsregelung. Hiermit wird der Ein-
gangspegel so ausgesteuert, dass die Feineinstellung
mit dem Kanalfader vorgenommen werden kann.
2.
Kanalfader
Die vorrangige Kontrolle, um während des Betriebs
den Kanalpegel zu regeln.
3.
Routing Schalter
Weist den Eingangskanal dem linken, rechten oder
beiden der Ausgangsbusse zu.
4.
Peak LED
Leuchtet bei zu hohem Eingangspegel auf. Der
Kanal droht zu übersteuern, der Gain sollte reduziert
werden.
5.
Limiter LED
Zeigt bei aktiviertem Eingangslimiter dessen Einsatz
an. Dieser begrenzt den Pegel, um interne Übersteuer-
ungen zu vermeiden. (Siehe Setupmenü Pos. –22)
6.
Trittschallfi lter
Hochpassfi lter mit drei Positionen, um unerwünschte
tiefe Frequenzen (z.B. Windgeräusche) mit 12 dB/Ok-
tave bei 80 oder 160 Hz zu unterdrücken, in der Mit-
telstellung deaktiviert.
7.
Phasenumkehrschalter für Kanal 2
Dreht bei Betätigung die Phase des 2. Kanals um180°.
Bei MS-Stereo kann z.B. so bei einem Wechsel der Mi-
krofonposition das Stereobild gedreht, oder verschie-
dene Mikrofone zur Vermeidung von Kammfi ltereffek-
ten angeglichen werden.
8.
Stereo Link LED Kanäle 1 & 2
Zeigt an, dass die Kanäle 1 und 2 als Stereopaar
gelinkt sind. Im L/R-Stereo Modus kontrolliert der
Fader des Kanal 2 die Lautstärke der Signale der
Kanäle 1 & 2. In Position MS regelt Fader 2 die Gesa-
mtlautstärke, Gain 2 den Anteil des Seitensignals, also
die Stereobreite.(Siehe Setupmenü Pos. –24)
9.
Limiter Schalter
Aktiviert sowohl Eingangs- und Ausgangslimiter.
„ON" für unabhängigen Einsatz des linken und rech-
ten Summenlimiters, „Link" für Stereokoppelung. Der
Threshold des Ausgangslimiters wird im Setupmenü
eingestellt. (Siehe Setupmenü Pos. –26 & -22)
10. Aussteuerungsanzeige
40-Segment LED Aussteuerungsanzeige zeigt den
1
7
3
8
6
9
10
11
12
14
15
16
Ausgangspegel in Peak, VU oder kombinierter Peak/
VU Ballistik. Im Peak Modus kann der aktuelle Pegel
direkt in dBu kalibriert abgelesen werden.
11. Anzeige Helligkeit
Regelt die Helligkeit der LED Aussteuerungsanzeige
durch Drücken in 4 Helligkeitsstufen vom gedimmten
Nachtmodus bis zur höchsten Helligkeit für direkten
Sonnenlichteinfall.
12. Meter-Ballistik Schalter
Schaltet zwischen den verfügbaren Anzeigemodi VU,
Peak, Kombination Peak/VU und Peak-hold/VU um.
(Siehe Setupmenü Pos. 0)
13. Mic/Ton Schalter
Der Schalter mit drei Positionen aktiviert entweder
links tastend das eingebaute Ansagemikrofon oder
rechts rastend den Tongenerator. Zusätzliche Optionen
stehen im Setupmenü zur Verfügung.
14. Kopfhörer Wahlschalter
Weist die zum Kopfhörer geschickte Signalquelle
zu. Zu den Wahlmöglichkeiten gehören: PFL
Kanal „1", „2", „3"; „L" linker Ausgangsbus; „R"
rechter Ausgangsbus; „M" Mono (Summe beider
Ausgangsbusse), „ST" Stereosumme; „RTN" Stereo
Hinterband; „MS-M" MS Mittensignal; „MS-ST" MS-
Stereo; „RTN-MS" MS Hinterband.
15. Kopfhörerlautstärke
Regelt die Lautstärke des Kopfhörers.
ACHTUNG: Der Kopfhörerausgang kann gehörschädigende
Lautstärken erzeugen. Regeln Sie daher stets vorsichtig von
leise nach laut.
16. Kopfhörer LED
Zeigt eine Übersteuerung des Kopfhörerverstärkers
oder Return-Eingangs an.
17. Power Schalter / LED
Der Schalter mit drei Positionen wählt zwischen
interner Batterie- und externer Gleichspannungsver-
sorgung. Die Power LED leuchtet ständig bei aus-
reichender Spannung und blinkt, wenn die Spannung
unter einen defi nierbaren Wert sinkt.
18. Batterietestknopf
Gedrückt kann sowohl die interne als auch die externe
Spannung auf der Aussteuerungsanzeige abgelesen
werden. Die Anzeige wird dabei für 2 Sekunden
gehalten. Die Aufl ösung für externe Spannungsversor-
gung kann angepasst werden.
