Einstellungsbeispiel

Die folgenden Schritte zeigen, wie der Testtongenerator von der Voreinstellung 1 kHz auf 100 Hz umgestellt
wird.
1. Rufen Sie das Setupmenü auf, indem Sie beim Einschalten des Mischers den PK/VU-Knopf gedrückt
halten.
2. Drücken Sie den PK/VU-Knopf sechsmal, bis die linke Anzeige-LED bei -16 steht. (Siehe Anhang Set-
upmenü).
3. Um zwischen den Parameterwerten zu wechseln, drücken Sie den Helligkeitsknopf bzw. den Batteriet-
est-Knopf , bis die 100 Hz Position (-24 LED) ausgewählt ist.
4. Drücken Sie den PK/VU-Knopf so oft, bis die Aussteuerungsanzeige wieder gegenläufi g tanzt. Der
Mischer kann nun sofort mit den veränderten Werten betrieben werden. Die editierten Parameter
werden in einen nicht fl üchtigen Festspeicher geschrieben, d.h. sie bleiben auch im stromlosen Zustand
erhalten.

Benutzereinstellungen

Ein Speicherplatz ist für ein vom Benutzer defi nierbares Setup vorgesehen, welcher dazu dient, eine kom-
plette Grundeinstellung gemäß hausinterner Normen reproduzierbar abrufen zu können. Dies ist besonders
für Rundfunkanstalten oder Verleihbetriebe nützlich. Um eine Benutzereinstellung abzuspeichern, gehen
Sie wie folgt vor:
1. Halten Sie Helligkeits- und Batterietest gedrückt, während Sie das Gerät einschalten.
2. Die aktuelle Konfi guration wurde nun als Benutzereinstellung gespeichert.
Das Abrufen dieser Einstellung geschieht über den letzten Punkt (12dB) des Setupmenüs mit dem Wert -26.

Einstellung der Ausgangslimiter

Der Einsatzpunkt oder Schwellwert der Ausgangslimiter kann in 1 dB Schritten zwischen +4 dBu und +20
dBu eingestellt werden. Der Threshold wird direkt im entsprechenden dB Wert auf der unteren (rechts)
LED-Kette angezeigt. Da die Skala jedoch eine Aufl ösung von nur 4 dB hat, werden Zwischenschritte durch
eine Kombination konstant leuchtender und blinkender LED dargestellt.
einzelne konstant leuchtende LED:
blinkende neben durchgehend leuch-
tender LED:
zwei konstant leuchtende LEDs:

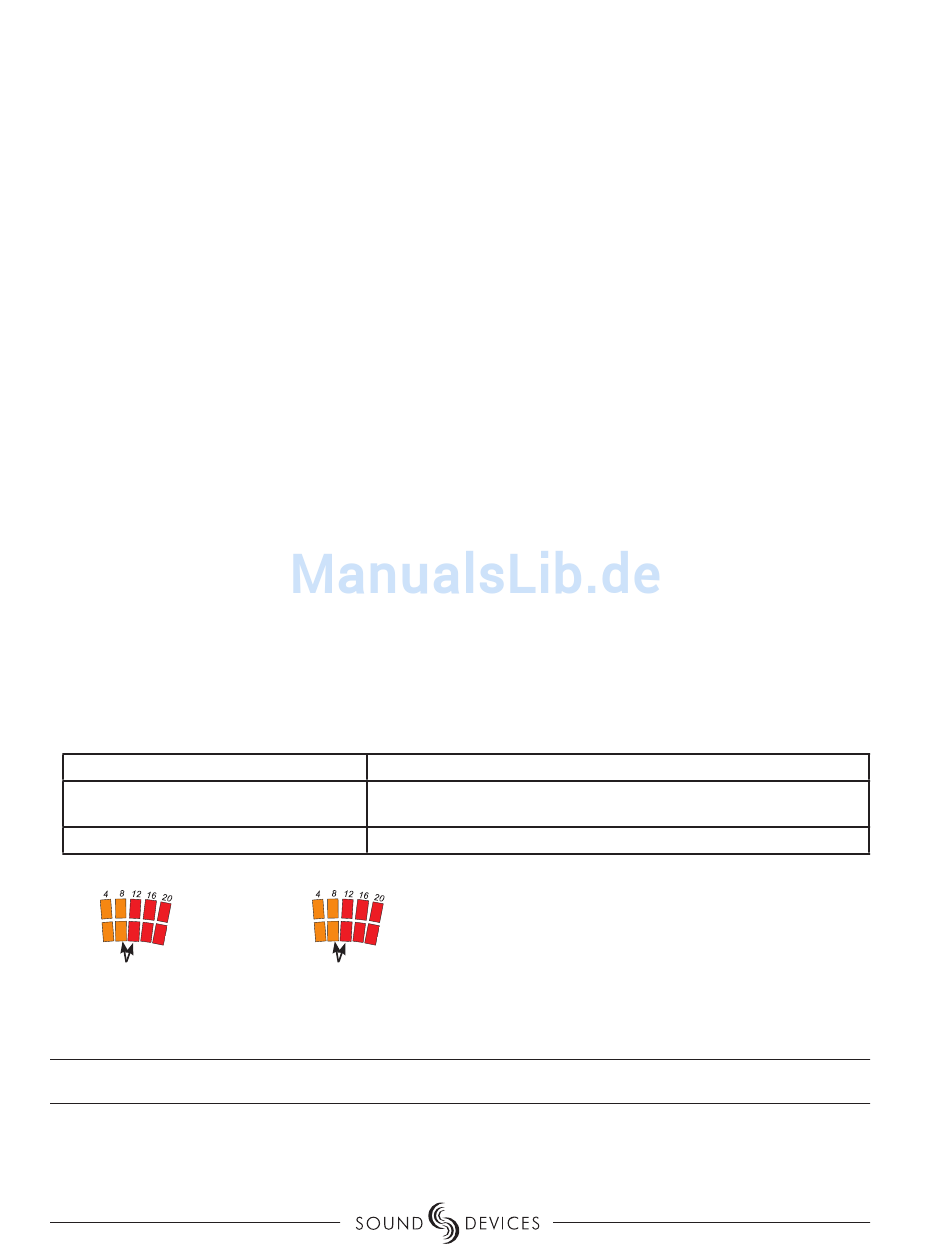

Two examples are shown below, a setting of +10 dBu and +11 dBu thresholds.
both "8" and "12" LEDs
solid indicates +10 dBu
limiter threshold
T D
ECHNISCHE ATEN
Testbedingungen (sofern nicht anders angegeben): Gainregler des gemessenen Kanals in der Mittelstellung,
alle anderen Eingangsregler auf Minimum, Pan-Schalter auf Center, Hochpass deaktiviert, Eingänge in Stel-
der angezeigte Wert entspricht dem Threshold in dBu.
von der konstant leuchtenden LED um 1 dB abweichender
Wert in Richtung blinkender LED.
der Threshold liegt mittig zwischen den angezeigten Werten.
"8" fl ashing and "12" solid
indicates +11 dBu limiter
threshold
