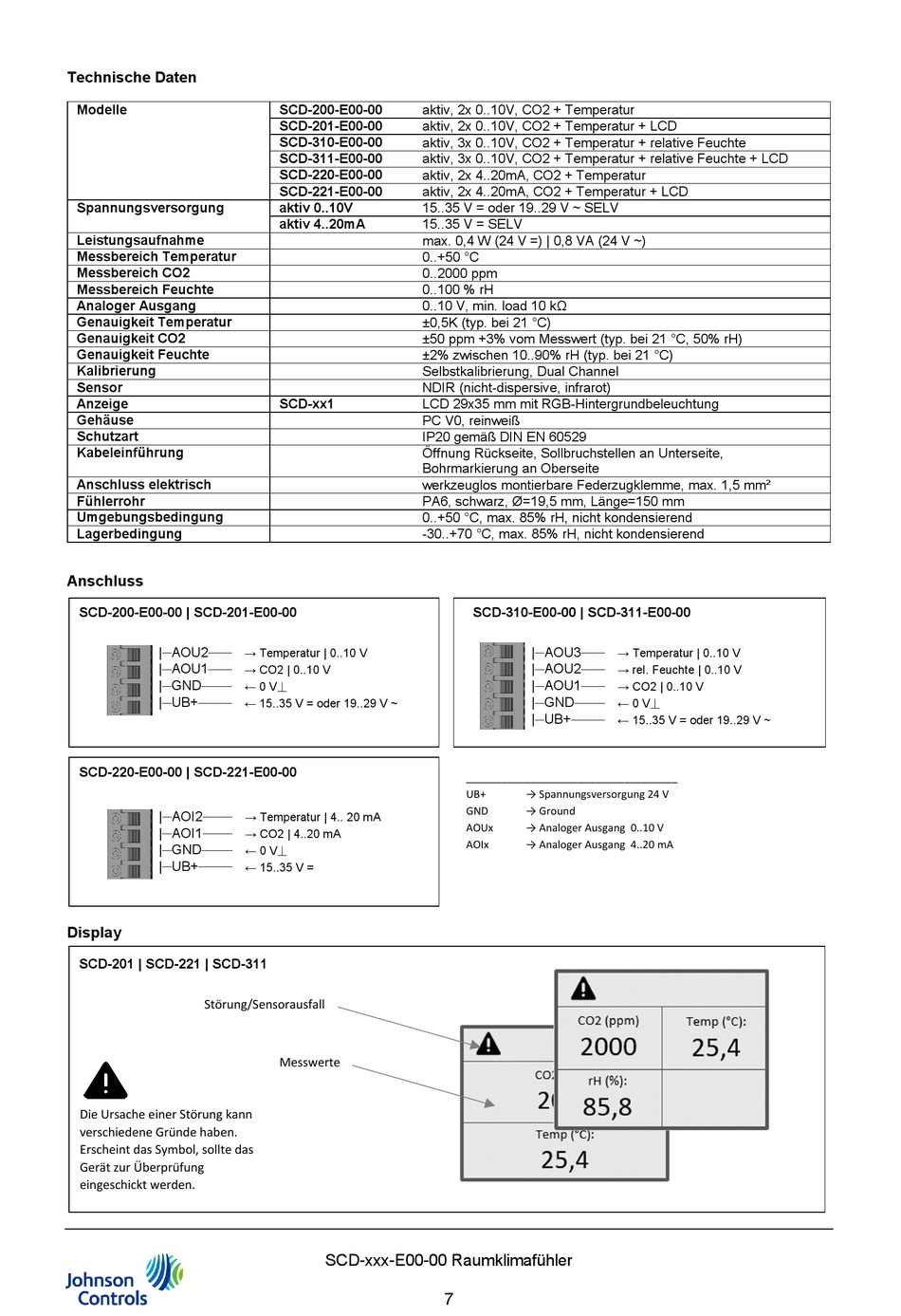

Technische Daten
Modelle
Spannungsversorgung
Leistungsaufnahme
Messbereich Temperatur
Messbereich CO2
Messbereich Feuchte
Analoger Ausgang
Genauigkeit Temperatur
Genauigkeit CO2
Genauigkeit Feuchte
Kalibrierung
Sensor
Anzeige
Gehäuse
Schutzart
Kabeleinführung
Anschluss elektrisch
Fühlerrohr
Umgebungsbedingung
Lagerbedingung
Anschluss
SCD-200-E00-00 | SCD-201-E00-00
|
__
AOU2
________
|
__
AOU1
________
|
__
GND
________
|
__
UB+
_________
SCD-220-E00-00 | SCD-221-E00-00
|
__
AOI2
________
|
AOI1
__
________
|
__
GND
________
|
__
UB+
_________
Display
SCD-201 | SCD-221 | SCD-311
Störung/Sensorausfall
Die Ursache einer Störung kann
verschiedene Gründe haben.
Erscheint das Symbol, sollte das
Gerät zur Überprüfung
eingeschickt werden.
SCD-200-E00-00
SCD-201-E00-00
SCD-310-E00-00
SCD-311-E00-00
SCD-220-E00-00
SCD-221-E00-00
aktiv 0..10V
aktiv 4..20mA
SCD-xx1
→ Temperatur | 0..10 V
→ CO2 | 0..10 V
← 0 V⏊
← 15..35 V = oder 19..29 V ~
→ Temperatur | 4.. 20 mA
→ CO2 | 4..20 mA
← 0 V⏊
← 15..35 V =
Messwerte
SCD-xxx-E00-00 Raumklimafühler
aktiv, 2x 0..10V, CO2 + Temperatur
aktiv, 2x 0..10V, CO2 + Temperatur + LCD
aktiv, 3x 0..10V, CO2 + Temperatur + relative Feuchte
aktiv, 3x 0..10V, CO2 + Temperatur + relative Feuchte + LCD
aktiv, 2x 4..20mA, CO2 + Temperatur
aktiv, 2x 4..20mA, CO2 + Temperatur + LCD
15..35 V = oder 19..29 V ~ SELV
15..35 V = SELV
max. 0,4 W (24 V =) | 0,8 VA (24 V ~)
0..+50 °C
0..2000 ppm
0..100 % rH
0..10 V, min. load 10 kΩ
±0,5K (typ. bei 21 °C)
±50 ppm +3% vom Messwert (typ. bei 21 °C, 50% rH)
±2% zwischen 10..90% rH (typ. bei 21 °C)
Selbstkalibrierung, Dual Channel
NDIR (nicht-dispersive, infrarot)
LCD 29x35 mm mit RGB-Hintergrundbeleuchtung
PC V0, reinweiß
IP20 gemäß DIN EN 60529
Öffnung Rückseite, Sollbruchstellen an Unterseite,
Bohrmarkierung an Oberseite
werkzeuglos montierbare Federzugklemme, max. 1,5 mm²
PA6, schwarz, Ø=19,5 mm, Länge=150 mm
0..+50 °C, max. 85% rH, nicht kondensierend
-30..+70 °C, max. 85% rH, nicht kondensierend
SCD-310-E00-00 | SCD-311-E00-00
|
__
AOU3
_______
|
__
AOU2
________
|
__
AOU1
________
|
__
GND
________
|
UB+
__
_________
____________________________________
UB+
→ Spannungsversorgung 24 V
GND
→ Ground
AOUx
→ Analoger Ausgang 0..10 V
AOIx
→ Analoger Ausgang 4..20 mA
7
→ Temperatur | 0..10 V
→ rel. Feuchte | 0..10 V
→ CO2 | 0..10 V
← 0 V⏊
← 15..35 V = oder 19..29 V ~
