HT-1xxx-UR
Humidity Sensor
Installation Instructions
P/N 24-85748-82 Rev. A
Issue Date 05 2009

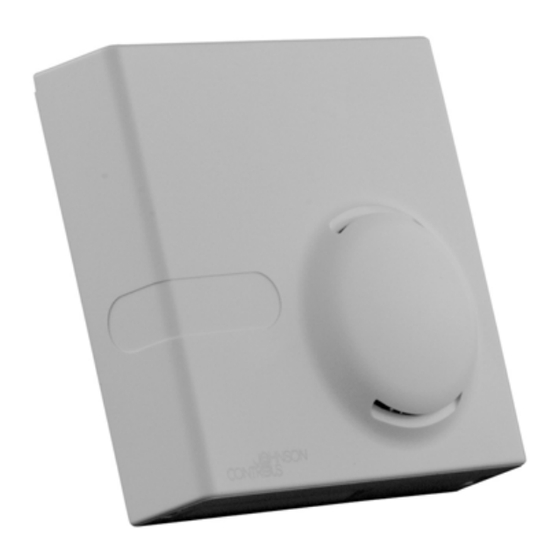

HT-1xxx-UR

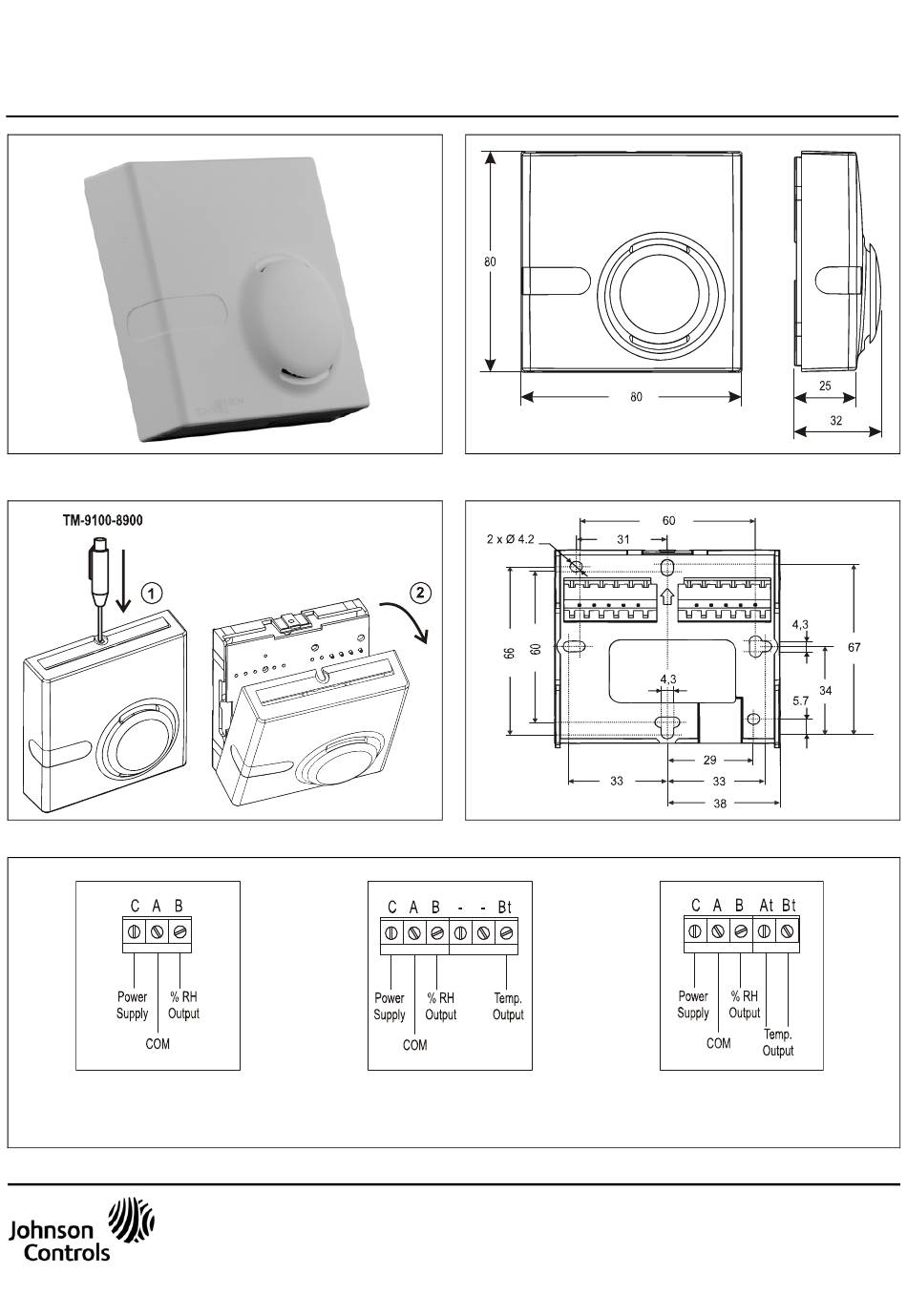

Figure 1: Dimensions in mm
Figure 2: Removing cover from base
Figure 3: Module Base
No Temperature Output
0...10 V Temperature Output
NTC K2 or Pt1000 Passive Temperature Output
(HT-1300-UR)
(HT-1201-UR and HT-1301-UR)
(HT-1303-UR and HT-1306-UR)
Figure 4: Wiring Connections
Building Efficiency
Headquarters: Milwaukee, Wisconsin, USA
Branch Offices: Principal Cities World-wide
®
Johnson Controls
is registered trademark of Johnson Controls, Inc.
www.johnsoncontrols.com
All marks herein are the marks of their respective owners. © 2009 Johnson Controls, Inc.
