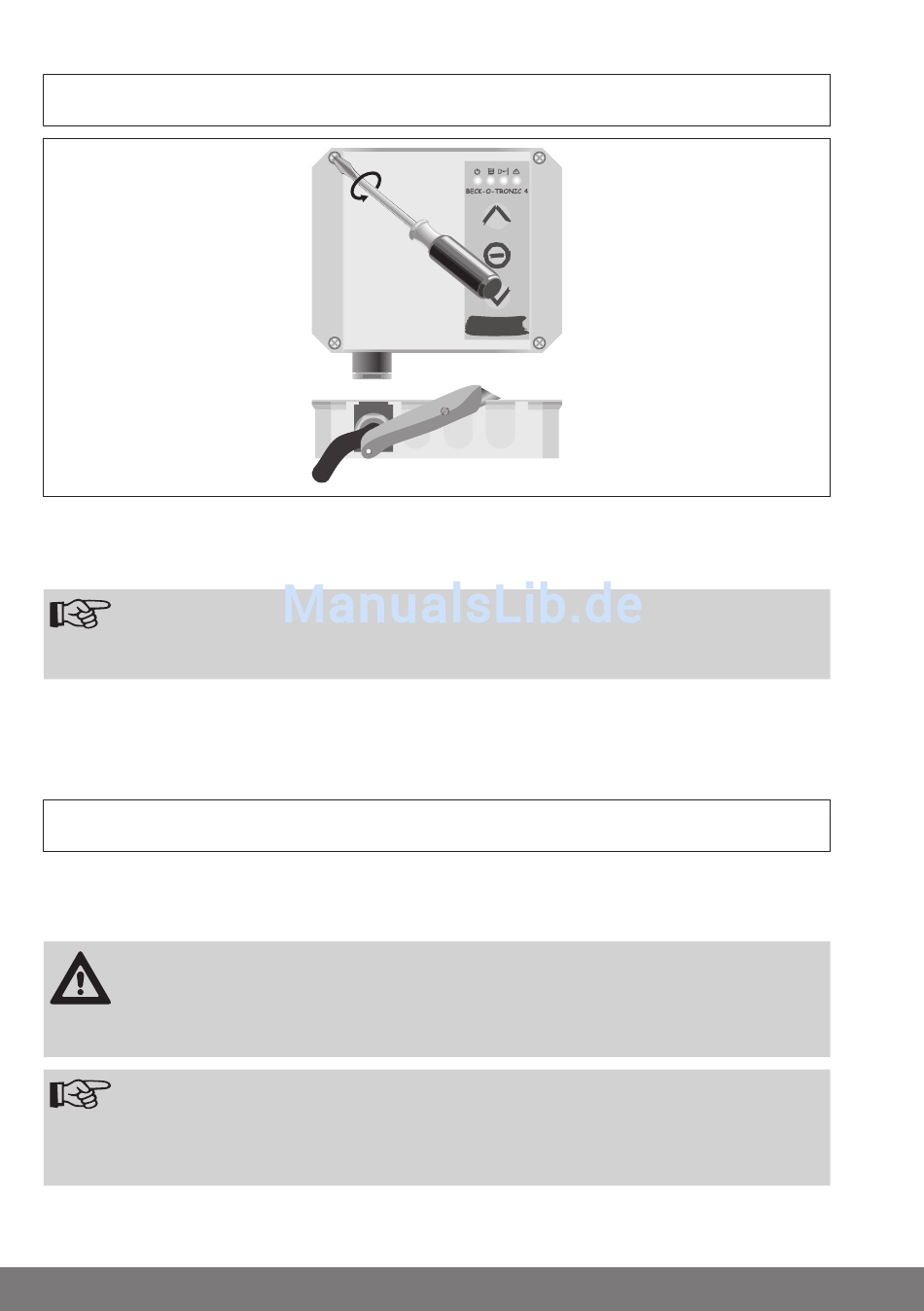

Öffnen Sie den Deckel der Steuerung. Ziehen Sie den Stecker der Tastaturfolie aus der
Steuerung heraus und legen den Deckel vorsichtig beiseite.
Entfernen Sie die benötigten Ausbrüche im Unterteil des Gehäuses.
HINWEIS
Schneiden Sie die Kanten ein, damit sich die Ausbrüche leichter ent‐
fernen lassen.
Bohren Sie mit Hilfe der beiliegenden Kartonbohrschablone die Löcher für die Befesti‐
gung des Gehäuses in die Wand.
Anschluss von Motor, Hoflicht/Vorwarnleuchte, Lichtschranke, externem
Schlüsseltaster und Unterschienenauswerter
Schließen Sie die einzelnen Betriebsmittel gemäß Anschlussplan an.
VORSICHT
Elektroarbeiten dürfen nur von Elektrofachkräften oder unterwiesenen
Personen durchgeführt werden. In jedem Falle ist vor dem Anschließen
der Betriebsmittel der Schutznetzstecker zu ziehen.
HINWEIS
Ziehen Sie erst die Einstecktüllen über die Anschlussleitung und schie‐
ben Sie die Einstecktüllen nach Anschluss aller Adern ins Gehäuseun‐
terteil ein.
