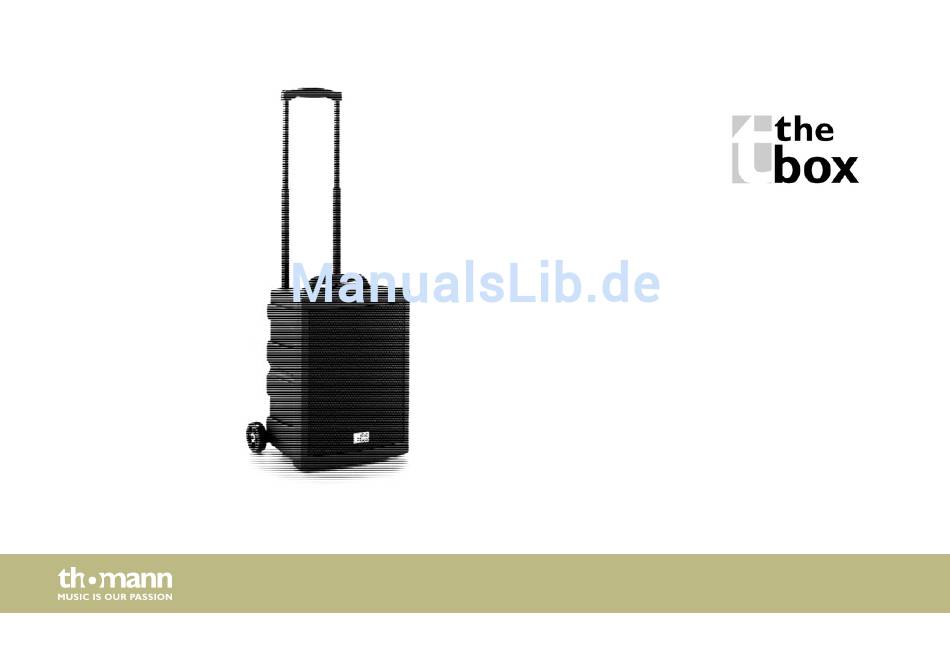

- Seite 1 MBA75W MKII mobile beschallungsanlage bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 21.10.2016, ID: 234801...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................9 Leistungsmerkmale..........................16 Installation und Inbetriebnahme....................17 4.1 Batteriebetrieb..........................18 4.2 Mikrofon.............................. 18 Anschlüsse und Bedienelemente....................19 Technische Daten............................ 43 Stecker- und Anschlussbelegungen....................46 Reinigung.............................. -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. -
Seite 5: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 6: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. -
Seite 7: Symbole Und Signalwörter
Allgemeine Hinweise 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. - Seite 8 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor einer Gefahrenstelle. mobile beschallungsanlage...
-
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist zur Beschallung konzipiert. Verwenden Sie das Gerät ausschließlich wie in Gebrauch dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Per‐ sonen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch entstehen, wird keine Haftung übernommen. - Seite 10 Sicherheitshinweise GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 11 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 12 Sicherheitshinweise VORSICHT! Mögliche Gehörschäden Das Gerät kann Lautstärken erzeugen, die zu vorübergehender oder permanenter Beeinträchtigung des Gehörs führen können. Über einen längeren Zeitraum können auch scheinbar unkritische Pegel Hörschäden verursachen. Reduzieren Sie die Lautstärke sofort, falls Ohrgeräusche oder Ausfälle des Gehörs auftreten sollten.
- Seite 13 Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe‐ achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
- Seite 14 Sicherheitshinweise HINWEIS! Mögliche Schäden durch auslaufende Batterien Auslaufende Batterien oder Akkus können das Gerät dauerhaft beschädigen. Entfernen Sie die Batterien oder Akkus aus dem Gerät, wenn es längere Zeit nicht verwendet wird. HINWEIS! Mögliche Beschädigung durch falsche Lagerung Akkus können durch Tiefentladung dauerhaft beschädigt werden oder einen Teil ihrer Kapazität verlieren.
- Seite 15 Hinweise zur Funkübertragung Dieses Gerät benutzt einen Frequenzbereich, der innerhalb der Europäischen Union (EU) anmelde- und gebührenfrei ist. Weitere Informationen dazu finden Sie unter: http://www.thomann.de. Achten Sie beim Betrieb darauf, dass Sender und Empfänger auf denselben Kanal einge‐ stellt sind.
-
Seite 16: Leistungsmerkmale

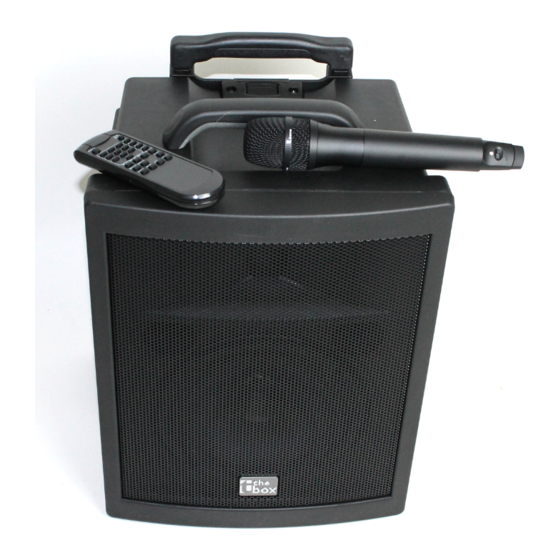

Leistungsmerkmale Leistungsmerkmale Die mobile Beschallungsanlage zeichnet sich durch folgende Merkmale aus: Kompaktes All-in-one-System Maximale Flexibilität durch Netz- und Batteriebetrieb 8-Zoll-Breitbandlautsprecher mit integriertem Hochtöner Ausgangsleistung: 75 W RMS Frequenzbereich 50 Hz … 18 kHz ± 3 dB Integriertes UHF-Empfangsteil für das mitgelieferte UHF-Funkmikrofon, 16 Kanäle wählbar Integrierter Kassettenrecorder, CD-Spieler (MP3-fähig), USB-Anschluss und SD-Kartenslot Infrarot-Fernbedienung 2 MIC-Eingänge (XLR und 6,35 mm Klinke), 2 Line-Eingänge (Cinch und 6,35 mm Klinke) -
Seite 17: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 18: Batteriebetrieb
Installation und Inbetriebnahme 4.1 Batteriebetrieb Sie können das Gerät auch unabhängig von der Netzstromversorgung über die beiden einge‐ bauten aufladbaren Bleigel-Akkumulatoren (12 V, 5 Ah) betreiben. 4.2 Mikrofon Verwenden Sie ausschließlich Batterien des Typs LR6 AA (1,5 V) oder wiederaufladbare Ni-MH- Batterien (Nickel-Metallhydrid). -
Seite 19: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Rückansicht – Übersicht MBA75W MKII... - Seite 20 Anschlüsse und Bedienelemente Teilansicht A mobile beschallungsanlage...
- Seite 21 Anschlüsse und Bedienelemente 1 [CD VOL.] Lautstärkeregler für CD-Wiedergabe mit Ein-/Ausschalter. 2 [TAPE VOL.] Lautstärkeregler für Cassettenwiedergabe mit Ein-/Ausschalter. 3 [LINE IN VOL.] Lautstärkeregler für den externen Line-Eingang. 4 [LINE IN] 6,35 mm Klinken-Audioeingang zur Verstärkung externer Audiosignale mit Line-Pegel. 5 [LINE IN R / L] Cinch-Audioeingang zur Verstärkung externer Audiosignale mit Line-Pegel.
- Seite 22 Anschlüsse und Bedienelemente 7 [MIC IN 1] Mikrofoneingang 6,35 mm Klinke. 8 [XLR MIC IN 2] Mikrofoneingang XLR (symmetrisch). mobile beschallungsanlage...
- Seite 23 Anschlüsse und Bedienelemente Teilansicht B MBA75W MKII...
- Seite 24 Anschlüsse und Bedienelemente 9 [EXT.SPK] Schließen Sie hier bei Bedarf einen externen Lautsprecher an. Dies schaltet nicht den eingebauten Lautsprecher ab. 10 [DC IN 24V/3A] Anschluss zum Betrieb des Gerätes über eine externe Gleichspannungsquelle, die 24 V mit mindestens 3A liefert. 11 [BATTERY ELECTRICITY] Ladezustandsanzeige für die eingebaute Batterie.
- Seite 25 Anschlüsse und Bedienelemente 13 [MAIN VOL.] Zum Einstellen der Gesamtlautstärke (Mikrofon und CD/Kassette). 14 [BASS] Zum Einstellen des Bass-Pegels. 15 [TREBLE] Zum Einstellen des Höhen-Pegels. 16 [OFF/ON] Hauptschalter zum Ein- und Ausschalten des Geräts. 17 Netzanschlussbuchse mit Sicherungshalter. MBA75W MKII...
- Seite 26 Anschlüsse und Bedienelemente Teilansicht C mobile beschallungsanlage...
- Seite 27 Anschlüsse und Bedienelemente 18 Kassettenfach 19 [PAUSE] Einmaliges Drücken pausiert die Wiedergabe oder Aufnahme. Erneutes Drücken setzt die Wiedergabe oder Auf‐ nahme fort. 20 [ST]/[EJ] Einmaliges Drücken stoppt die Wiedergabe, Aufnahme oder das Spulen. Zweimaliges Drücken öffnet die Kassettenfachabdeckung. 21 [F.FWD] Spult das Band auf den rechten Wickel.
- Seite 28 Anschlüsse und Bedienelemente 23 [PLAY] Startet die Wiedergabe der Audiospur. 24 [REC] Aktiviert die Aufnahmefunktion, drücken Sie dazu noch [PLAY], um die Aufnahme zu starten. mobile beschallungsanlage...
- Seite 29 Anschlüsse und Bedienelemente Teilansicht D MBA75W MKII...
- Seite 30 Anschlüsse und Bedienelemente 25 [POWER] Drücken Sie diese Taste, um das Gerät einzuschalten (dazu muss der Hauptschalter [OFF/ON] in der ON-Position stehen). Um das Gerät auszuschalten, halten Sie diese Taste 2 Sekunden lang gedrückt. 26 [REPEAT] Drücken Sie diese Taste im MP3- oder USB-Modus, um den Wiedergabemodus wie folgt zu ändern: PLAY ALL RANDOM→...
- Seite 31 Anschlüsse und Bedienelemente 29 [FOLDER] Bei gestoppter Wiedergabe wählen Sie mit dieser Taste den bzw. die vorhergehenden Ordner zur Wiedergabe aus. Während der Wiedergabe schalten Sie mit dieser Taste zum ersten Titel des vorhergehenden Ordners weiter. 30 [FUNC] Drücken Sie diese Taste, um die Betriebsart zu wechseln (CD→USB→Speicherkarte). Schließen Sie hier USB-Speichermedien an.
- Seite 32 Anschlüsse und Bedienelemente 35 CD-Einschub Schieben Sie hier eine CD ein. Ab ca. der Mitte übernimmt das Gerät den weiteren Transport des CD. 36 [PLAY/PAUSE] Drücken Sie diese Taste, um die Wiedergabe zu starten bzw. anzuhalten. 37 [REV-SKIP-CUE] Drücken Sie diese Taste einmal oder mehrfach, um vorhergehende Titel anzuwählen. Wenn Sie diese Taste während der Wiedergabe länger als 0,7 Sekunden gedrückt halten, setzt ein schneller Suchlauf rückwärts ein, mit dem Sie z.B.
- Seite 33 Anschlüsse und Bedienelemente 39 [FIND] Drücken Sie einmal diese Taste im MP3-Modus, um den Suchmodus auf „FILE“ (= Datei) zu ändern. Drücken Sie diese Taste zweimal, um den Suchmodus auf „ALBUM“ zu ändern. Wenn Sie die Taste gedrückt halten, wird der Titel ange‐ zeigt.
- Seite 34 Anschlüsse und Bedienelemente Teilansicht E mobile beschallungsanlage...
- Seite 35 Anschlüsse und Bedienelemente 41 [VOL.] Drehen Sie den Lautstärkeregler im Uhrzeigersinn, um die Lautstärke zu erhöhen. Drehen Sie ihn entgegengesetzt, um die Lautstärke zu verringern. 42 [ON/OFF] Bei eingeschaltetem Gerät leuchtet diese Anzeige. 43 [AF] AF-Signalanzeige: Die rote LED „AF“ leuchtet, wenn das Mikrofonsignal empfangen wird. 44 [RF] RF-Signalanzeige: Die gelbe LED „RF“...
- Seite 36 Anschlüsse und Bedienelemente 46 [UP] Zum Auswählen des nächst-höheren Kanals. 47 [DOWN] Zum Auswählen des nächst-niedrigeren Kanals. mobile beschallungsanlage...
- Seite 37 Anschlüsse und Bedienelemente Fernbedienung MBA75W MKII...
- Seite 38 Anschlüsse und Bedienelemente 1 [PLAY/PAUSE] Drücken Sie diese Taste, um die Wiedergabe zu starten bzw. anzuhalten. 2 [STOP] Drücken Sie diese Taste, um die Wiedergabe zu beenden. 3 [PROG] Mit dieser Taste starten Sie den Programm-Modus. Wenn Sie in diesem Modus STOP drücken, wird das Programm gelöscht.
- Seite 39 Anschlüsse und Bedienelemente 6 [SKIP CUE] Drücken Sie diese Taste einmal oder mehrfach, um den oder die nächsten Titel anzuwählen. Wenn Sie diese Taste während der Wiedergabe länger als 0,7 Sekunden gedrückt halten, setzt ein schneller Suchlauf vorwärts ein. 7 [SKIP REV] Drücken Sie diese Taste einmal oder mehrfach, um vorhergehende Titel anzuwählen.
- Seite 40 Anschlüsse und Bedienelemente 12 [EJECT] Drücken Sie diese Taste, um die Disc vom Gerät ein Stück weit auswerfen zu lassen, so dass Sie sie entnehmen können. 13 [REPEAT] Drücken Sie diese Taste im MP3- oder USB-Modus, um den Wiedergabemodus wie folgt zu ändern: PLAY ALL RANDOM→...
- Seite 41 Anschlüsse und Bedienelemente 16 Zifferntastenfeld Drücken Sie eine diese Tasten, um gewünschte Titel direkt aufzurufen. 17 [POWER] Drücken Sie diese Taste, um das Gerät einzuschalten (dazu muss der Hauptschalter [OFF/ON] in der ON-Position stehen). Um das Gerät auszuschalten, halten Sie diese Taste 2 Sekunden lang gedrückt. MBA75W MKII...
- Seite 42 Anschlüsse und Bedienelemente Funkmikrofon 1 Mikrofonkorb zum Schutz vor Beschädigungen und zur Reduzierung von Wind- und Atemgeräuschen. 2 Aluminiumgehäuse 3 Batteriefach Legen Sie hier 2 × 1,5 V–Batterien ein. 4 Kanalschalter Wählen Sie den gewünschten Übertragungskanal aus. 5 Batteriezustandsanzeige Diese Anzeige blinkt rot, wenn die Batterien fast erschöpft sind. 6 Ein-/Ausschalter Schaltet die Spannungsversorgung des Mikrofons ein und aus.
-
Seite 43: Technische Daten
Technische Daten Technische Daten Verstärker-/Lautsprecherteil Eingänge 1 × XLR/6,35-mm-Klinke-Kombibuchse als Mikrofon-Eingang 1 × 6,35-mm-Klinkenbuchse als Mikrofon-Eingang 1 × 6,35-mm-Klinkenbuchse als Line-Eingang 2 × Cinch-Buchsen als zusätzlicher Signaleingang, beispielsweise für einen CD- Player oder andere Geräte mit Line-Pegel. Ausgänge 1 × 6,35-mm-Klinkenbuchse als Line-Ausgang 1 ×... - Seite 44 Technische Daten Funkstrecke Trägerfrequenz UHF-Band (863 MHz … 865 MHz) Modulationstyp Frequenzmodulation (FM) Geräuschspannungsabstand > 105 dB Sendeleistung des Funkmikrofons ca. 10 mW Klirrfaktor < 0,5 % Gesamtgerät Spannungsversorgung 230 V 50 Hz 2 × 12-V-Bleigel-Akkus (je 5 Ah), wartungsfrei Sicherung 5 mm ×...
- Seite 45 Technische Daten Abmessungen (B × H × T) 330 mm × 440 mm × 240 mm Gewicht 13 kg MBA75W MKII...
-
Seite 46: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“... - Seite 47 Stecker- und Anschlussbelegungen Da die Störsignale auf beide Leiter gleichermaßen wirken, wird durch Subtraktion der phasen‐ gedrehten Signale das Störsignal vollkommen ausgelöscht. Das Ergebnis ist das reine Nutz‐ signal ohne Störgeräusche. Zweipolige 6,35-mm-Klinken‐ stecker (mono, unsymmetrisch) Signal Masse Dreipolige 6,35-mm-Klinkenste‐ cker (mono, symmetrisch) Signal (phasenrichtig, +) Signal (phasenverkehrt, –)
- Seite 48 Stecker- und Anschlussbelegungen Dreipolige 3,5-mm-Klinkenste‐ cker (stereo, unsymmetrisch) Signal (links) Signal (rechts) Masse XLR-Stecker (symmetrisch) Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) mobile beschallungsanlage...
- Seite 49 Stecker- und Anschlussbelegungen Cinch-Anschlüsse Die Zeichnung und die Tabelle zeigen die Pinbelegung eines Cinch-Steckers. Signal Masse MBA75W MKII...
-
Seite 50: Reinigung
Reinigung Reinigung Geräteteile Reinigen Sie die von außen zugänglichen Geräteteile regelmäßig. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umge‐ bungen können eine größere Schmutzansammlung an den Geräteteilen verursachen. Reinigen Sie mit einem trockenen weichen Tuch. Hartnäckige Verschmutzungen können Sie mit einem leicht angefeuchteten Tuch ent‐... -
Seite 51: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 52 Umweltschutz Entsorgen Ihres Altgeräts Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung.
- Seite 53 Notizen MBA75W MKII...
- Seite 54 Notizen mobile beschallungsanlage...
