- Seite 1 Achat 112 Sub A aktiver lautsprecher bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 21.10.2021, ID: 214528 (V2)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................6 Sicherheitshinweise..........................9 Leistungsmerkmale..........................13 Installation..............................14 4.1 Anschlussbelegung......................... 15 4.2 Tipps zum Umgang mit Lautsprechern................... 19 Bedienelemente............................20 Technische Daten............................ 23 Umweltschutz............................28 Achat 112 Sub A... -
Seite 4: Allgemeine Hinweise
Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. aktiver lautsprecher... -
Seite 5: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 6: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. - Seite 7 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. VORSICHT! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu gering‐...
- Seite 8 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. aktiver lautsprecher...
-
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Beschallung. Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauch Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch ent‐ stehen, wird keine Haftung übernommen. - Seite 10 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutz‐ vorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 11 Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssig‐ keiten oder Feuchtigkeit aus.
- Seite 12 Sicherheitshinweise HINWEIS! Mögliche Schäden durch Einbau einer falschen Sicherung Der Einsatz von Sicherungen eines anderen Typs kann zu schweren Schäden am Gerät führen. Es besteht Brandgefahr! Es dürfen ausschließlich Sicherungen des gleichen Typs eingesetzt werden. HINWEIS! Mögliche Fleckenbildung Der enthaltene Weichmacher in den Gummifüßen dieses Produkts kann unter Umständen mit der Beschichtung des Untergrunds reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen.
-
Seite 13: Leistungsmerkmale

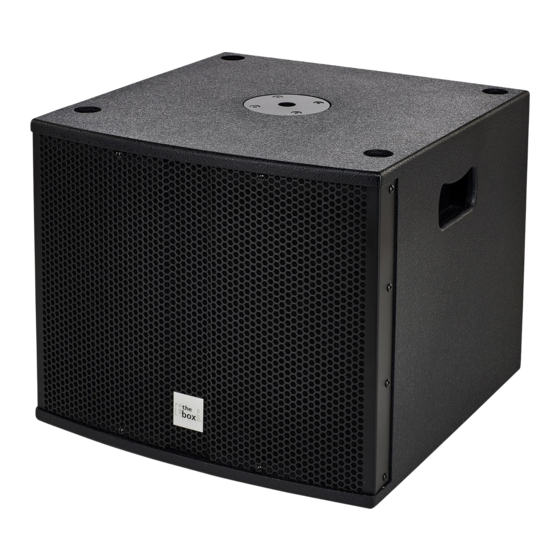

Leistungsmerkmale Leistungsmerkmale Besondere Leistungsmerkmale dieses leistungsstarken aktiven Subwoofers: XLR/6,35-mm-Klinke-Kombibuchse für Signaleingang XLR-Einbaustecker für Signalausgang Umschalter für die Versorgungsspannung Hochständerflansch (M20) an der Oberseite Schwarzer Strukturlack Achat 112 Sub A... -
Seite 14: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 15: Anschlussbelegung
Installation HINWEIS! Mögliche Sachschäden durch Magnetfelder Durch Lautsprecher wird ein statisches Magnetfeld erzeugt. Sorgen Sie daher für einen entsprechenden Abstand zu Geräten, die durch ein äußeres Magnetfeld beeinträchtigt oder beschädigt werden können. 4.1 Anschlussbelegung Sie können XLR- und Klinkenstecker symmetrisch oder unsymmetrisch beschalten. Im Fol‐ genden erhalten Sie eine Übersicht über die verschiedenen Möglichkeiten. - Seite 16 Installation XLR-Anschlüsse für Signalein-/ XLR-Einbaubuchsen dienen als Signaleingänge, XLR-Einbaustecker dienen als Signalausgänge. ausgänge Zeichnung und Tabelle zeigen die XLR-Pinbelegung. Symmetrische Beschaltung: Masse Positives Signal (+) Negatives Signal (–) Unsymmetrische Beschaltung: Masse Signal Gebrückt mit Pin 1 aktiver lautsprecher...
- Seite 17 Installation Klinkenstecker für Signal‐ Zeichnung und Tabelle zeigen die Belegung bei 6,35-mm-Klinkensteckern. eingang Unsymmetrische Beschaltung (Klinkenstecker, mono): Signal Masse Unsymmetrische Beschaltung (Klinkenstecker, stereo): Signal 2, 3 Masse Achat 112 Sub A...
- Seite 18 Installation Symmetrische Beschaltung (Klinkenstecker, stereo): 1 (Tip) Positives Signal (+) 2 (Ring) Negatives Signal (–) 3 (Sleeve) Masse aktiver lautsprecher...
-
Seite 19: Tipps Zum Umgang Mit Lautsprechern
Installation 4.2 Tipps zum Umgang mit Lautsprechern Sie sollten die Lautsprecher immer so aufstellen, dass deren Schallsignale ungehindert das Publikum erreichen können. Oft ist es dafür hilfreich, die Lautsprecher auf Stativen zu positio‐ nieren. Die Zuhörerfläche kann dadurch gleichmäßig mit maximaler Reichweite beschallt werden. -
Seite 20: Bedienelemente
Bedienelemente Bedienelemente ö & HIGH CUT USE ONLY WITH A 250 V FUSE OUTPUT LIMIT ØINV ACTIVE Achat 112 Sub A VOLUME -∞ INPUT aktiver lautsprecher... - Seite 21 Bedienelemente 1 [ON/OFF] Mit diesem Schalter (Netzschalter) schalten Sie das Gerät ein und aus. 2 Kaltgeräteeinbaustecker mit Sicherungshalter für die Stromversorgung 3 [OUTPUT] Signalausgang zum Anschluss an weiteren Lautsprecher, ausgeführt als XLR-Einbaustecker 4 [HIGH CUT] Regler zur Einstellung des Tiefpassfilters. Damit stellen Sie die obere Grenzfrequenz für das Signal ein, dass zum ein‐ gebauten Verstärker geht.
- Seite 22 Bedienelemente 7 [ACTIVE] Die LED zeigt an, dass das Gerät eingeschaltet ist. 8 [VOLUME] Lautstärkeregler 9 [INPUT] Line-Signaleingang, ausgeführt als XLR/6,35-mm-Klinkenstecker-Kombibuchse 10 Umschalter für die Versorgungsspannung. Achten Sie beim Anschluss auf die korrekte Einstellung dieses Schalter entsprechend der am Betriebsort zur Verfügung stehenden Netzspannung. Nur im ausgeschalteten Zustand umschalten! aktiver lautsprecher...
-
Seite 23: Technische Daten
Technische Daten Technische Daten Bestückung 1 × 12-Zoll-Bass-Lautsprecher Eingangsanschlüsse Spannungsversorgung Kaltgeräteeinbaustecker C14 LINE-Eingang XLR/6,35-mm-Klinkenstecker-Kombibuchse (mono) Eingangsimpedanz 20 kΩ 4 Ω Lastimpedanz Ausgangsanschlüsse Signalausgang XLR-Einbaustecker, 3-polig Ausgangsleistung RMS: 350 W Verzerrung Line: 0,02% Frequenzbereich 40 Hz … 250 Hz Trennfrequenz Low Cut: 35 Hz High Cut: 55 Hz…200 Hz, regelbar Geräuschspannungsabstand ≥... - Seite 24 Technische Daten Schalldruckpegel (SPL), max. 124 dB Leistungsaufnahme 180 W Versorgungsspannung 115/230 V 50/60 Hz Sicherung 115 V: 5 mm x 20 mm, 5 A, 250 V, träge 230 V: 5 mm x 20 mm, 2,5 A, 250 V, träge Abmessungen (B ×...
- Seite 25 Technische Daten Weitere Informationen Bauart Bassreflex Mehrkanalendstufe nein Hochständervorrichtung Anschluss X-Over nein High Cut regelbar DSP-Display nein Flugfähig nein Ständerflansch Gehäuse Holz Farbe schwarz Rollen nein Optionale Rollen nein Achat 112 Sub A...
- Seite 26 Technische Daten Hülle optional (Artnr. 240357) 110 V-fähig nein aktiver lautsprecher...
- Seite 27 Technische Daten 456 mm 450 mm Achat 112 Sub A...
-
Seite 28: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 29 Notizen Achat 112 Sub A...
- Seite 30 Notizen aktiver lautsprecher...
- Seite 32 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
