3

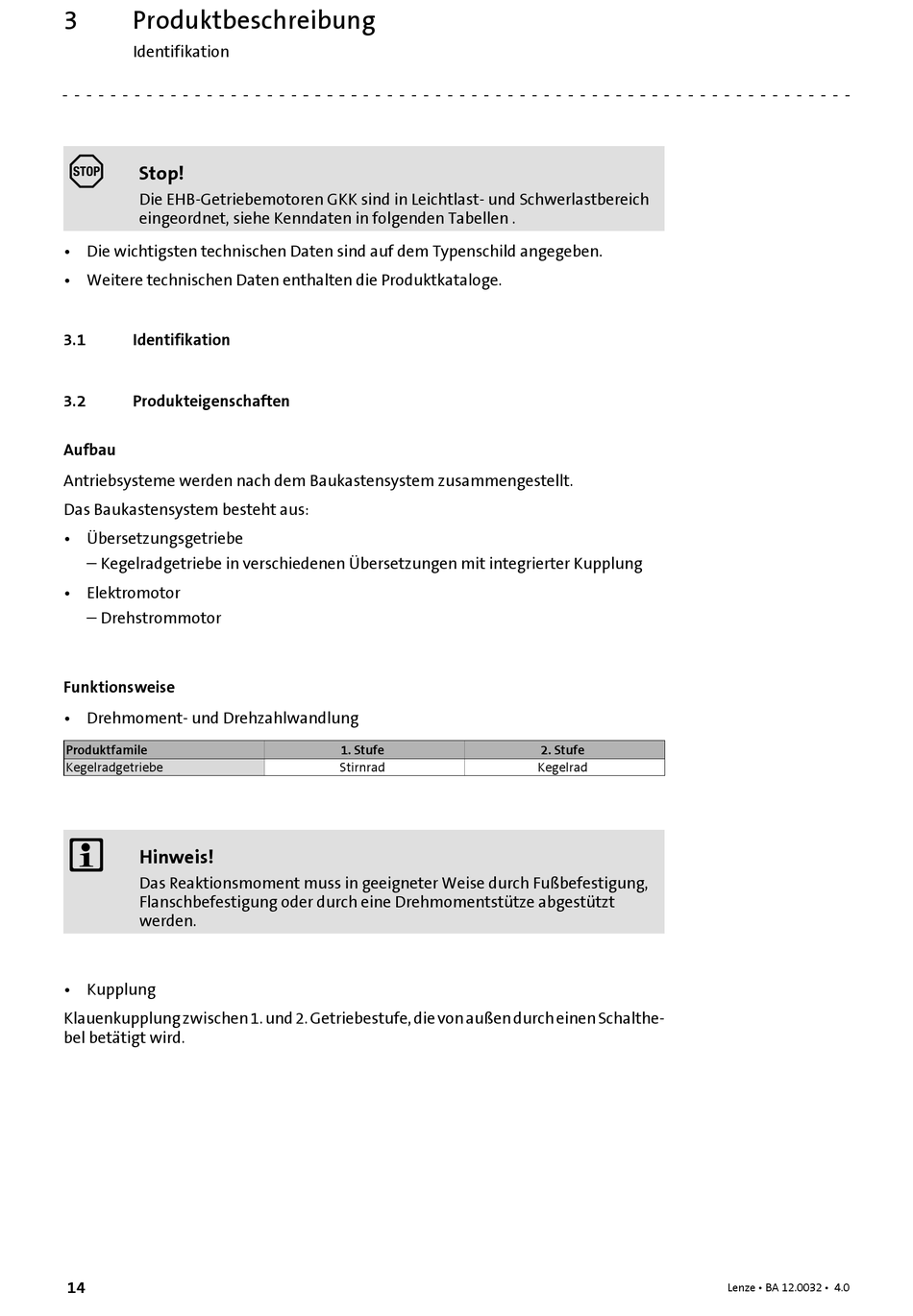

Produktbeschreibung
Identifikation
3
Produktbeschreibung
Stop!
Die EHB-Getriebemotoren GKK sind in Leichtlast- und Schwerlastbereich
eingeordnet, siehe Kenndaten in folgenden Tabellen .
• Die wichtigsten technischen Daten sind auf dem Typenschild angegeben.
• Weitere technischen Daten enthalten die Produktkataloge.
3.1
Identifikation
3.2
Produkteigenschaften
Aufbau
Antriebsysteme werden nach dem Baukastensystem zusammengestellt.
Das Baukastensystem besteht aus:
• Übersetzungsgetriebe
–
Kegelradgetriebe in verschiedenen Übersetzungen mit integrierter Kupplung
• Elektromotor
–
Drehstrommotor
Funktionsweise
• Drehmoment- und Drehzahlwandlung
Produktfamile
Kegelradgetriebe
Hinweis!
Das Reaktionsmoment muss in geeigneter Weise durch Fußbefestigung,
Flanschbefestigung oder durch eine Drehmomentstütze abgestützt
werden.
• Kupplung
Klauenkupplung zwischen 1. und 2. Getriebestufe, die von außen durch einen Schalthe-
bel betätigt wird.
14
1. Stufe
Stirnrad
2. Stufe
Kegelrad
Lenze • BA 12.0032 • 4.0
