HANDBUCH DE UNTERBRECHUNGSFREIE STROMVERSORGUNG
V 1.0 KOMBI-USV
3.3

Montage

Die Kombi-USV lässt sich werkzeuglos auf die Tragschiene montieren.
Hierfür wird die Gerätevorderseite zunächst leicht nach oben gedreht und auf die Hutschiene aufgesetzt. Es ist
zu beachten, dass das Gerät bis zum Anschlag nach unten geschoben wird. Sitzt das Gerät auf der Hutschiene,
wird die Unterseite gegen die Befestigungsschiene gedrückt bis die Arretierung in der Hutschiene erfolgt (ge-
folgt durch ein „Klick"-Geräusch). Zur Überprüfung nochmals leicht am Gerät rütteln, um eine ordnungsgemäße
Verriegelung sicherzustellen.
Zur Demontage wird ein Standardwerkzeug, wie z. B. ein Schlitzschraubendreher, benötigt. Durch Herunterdrü-
cken der Befestigung lässt sich das Gerät durch Anheben der Geräteunterseite von der Hutschiene lösen.
ACHTUNG
Eine Montage der Batteriemodule über Kopf ist nicht erlaubt.
BLOCK Transformatoren-Elektronik GmbH
Max-Planck-Straße 36-46
27283 Verden Germany
•

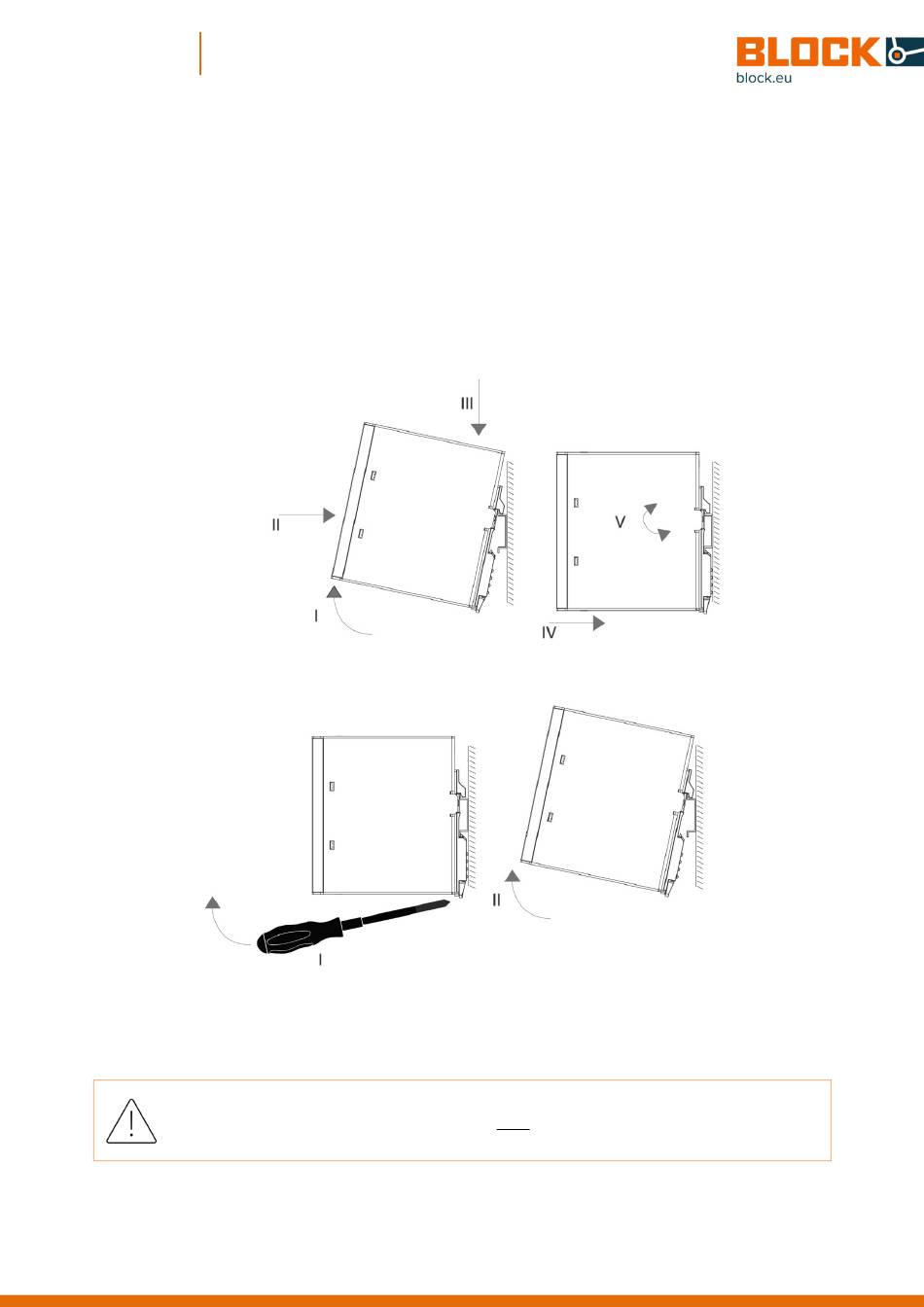

Abbildung 5: Montage
