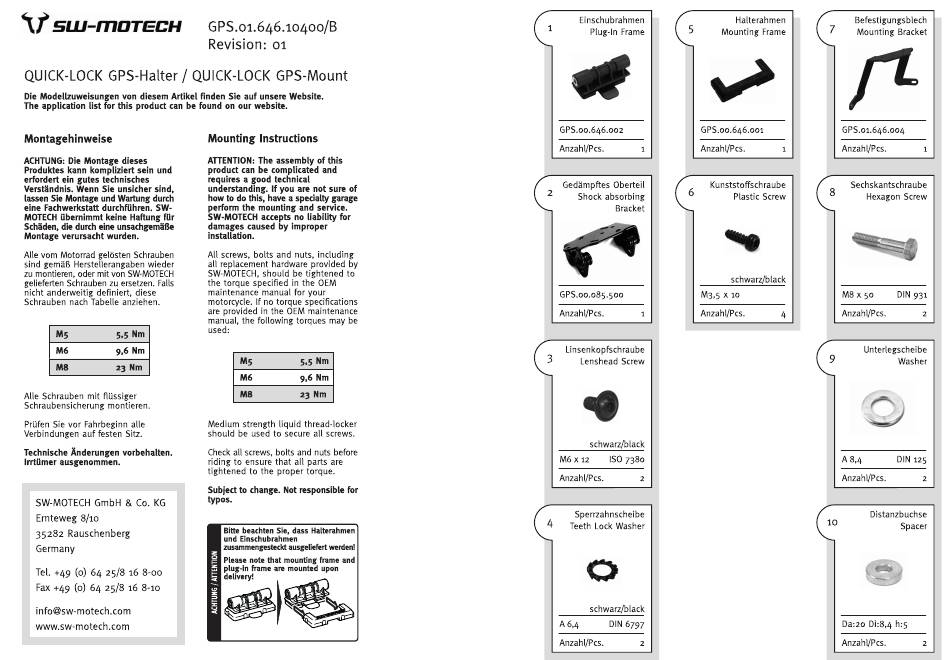

SW-Motech QUICK-LOCK GPS Montageanleitung

SW-mOTECH
QUICK-LOCK GPS-Halter / QUICK-LOCK GPS-Mount
Die Modellzuweisungen von diesem Artikel finden Sie auf unsere Website.
The application list for this product can be found on our website.
Montagehinweise
ACHTUNG: Die Montage dieses
Produktes kann kompliziert sein und
erfordert ein gutes technisches
Verständnis. Wenn Sie unsicher Sind,
LassenSie Montage und Wartung durch
eine Fachwerkstatt durchführen. SW-
MOTECH übernimmt keine Haftung für
Schäden,die durch eine unsachgemäße
Montage verursacht wurden.
Alle vom Motorrad gelösten Schrauben
Sind gemäß Herstellerangaben wieder
zu montieren, Oder mit von SW-MOTECH
gelieferten Schrauben zu ersetzen. Falls
nicht anderweitig definiert, diese
Schrauben nach Tabelle anziehen.
Nm
23 Nm
Alle Schrauben mit flüssiger
Schraubensicherung montieren.
Prüfen Sie vor Fahrbeginn alle
Verbindungen auf festen Sitz.
Technische Änderungenvorbehalten.
Irrtümer ausgenommen.
SW MOTECH GmbH & co. KG
Ernteweg 8/10
35282 Rauschenberg
Germany
Tel. +49 (o) 64 25/8 16 8-00
Fax +49 (o) 64 25/8 16 8 10
info@sw-motech.com
www.sw motech.com
GPS.01.646.10400/B
Revision: 01
Mounting Instructions
ATTENTION:The assembly of this
product can be complicated and
requires a good technical
understanding. If you are not sure of
how to do this, have a specialty garage
perform the mounting and service.
SW-MOTECH accepts no liability for
damages caused by improper
installation.
All screws, bolts and nuts, including
all replacement hardware provided by
SW MOTECH, should be tightened to
the torque specified in the OEM
maintenance manual for your
motorcycle. If no torque specifications
are provided in the OEM maintenance
manual, the following torques may be
used:
Nm
23 Nm
Medium strength liquid thread-locker
should be used to secure all screws.
Check all screws, bolts and nuts before
riding to ensure that all parts are
tightened to the proper torque.
Subject to change. Not responsible for
typos.
Bitte beachten Sie, dass Halterahmen
und Einschubrahmen
zusammengesteckt ausgeüefert werden!
Please note that mounting frame and
plug-in frame are mounted upon
delivery!
Einschubrahmen
1 5
Plug-ln Frame Mounting Frame
GPS.oo.646.002 GPS.oo.646.001
Anzahl/Pcs. Anzahl/Pcs.
1
Gedämpftes Oberteil Kunststoffschraube
6
2
Shock absorbing
Bracket
GPS.oo.085-500 M3,5 x 10
AnzahI/Pcs. AnzahI/Pcs.
1
Linsenkopfschraube
3
Lenshead Screw
schwarz/black
M6 x 12 ISO 7380
Anzahl/Pcs.
2
Sperrzahnscheibe
4
Teeth Lock Washer
schwarz/black
DIN 6797
AnzahI/Pcs.
2
Halterahmen Befestigungsblech
7
Mounting Bracket
GPS.01.646.004
Anzahl/Pcs.
1
Sechskantschraube
8
Plastic Screw
Hexagon Screw
schwarz/black
M8 x 50 DIN 931
AnzahI/Pcs.
4
Unterlegscheibe
9
Washer
DIN 125
Anzahl/Pcs.
Distanzbuchse
10
Spacer
Da:20 Di:8,4
AnzahI/Pcs.
1
2
2
2
