9 M
-/PCM-B
IKROSKOP
ETRIEB
B
EDIENUNG
D
C
B
A
Test fehlgeschlagen
82

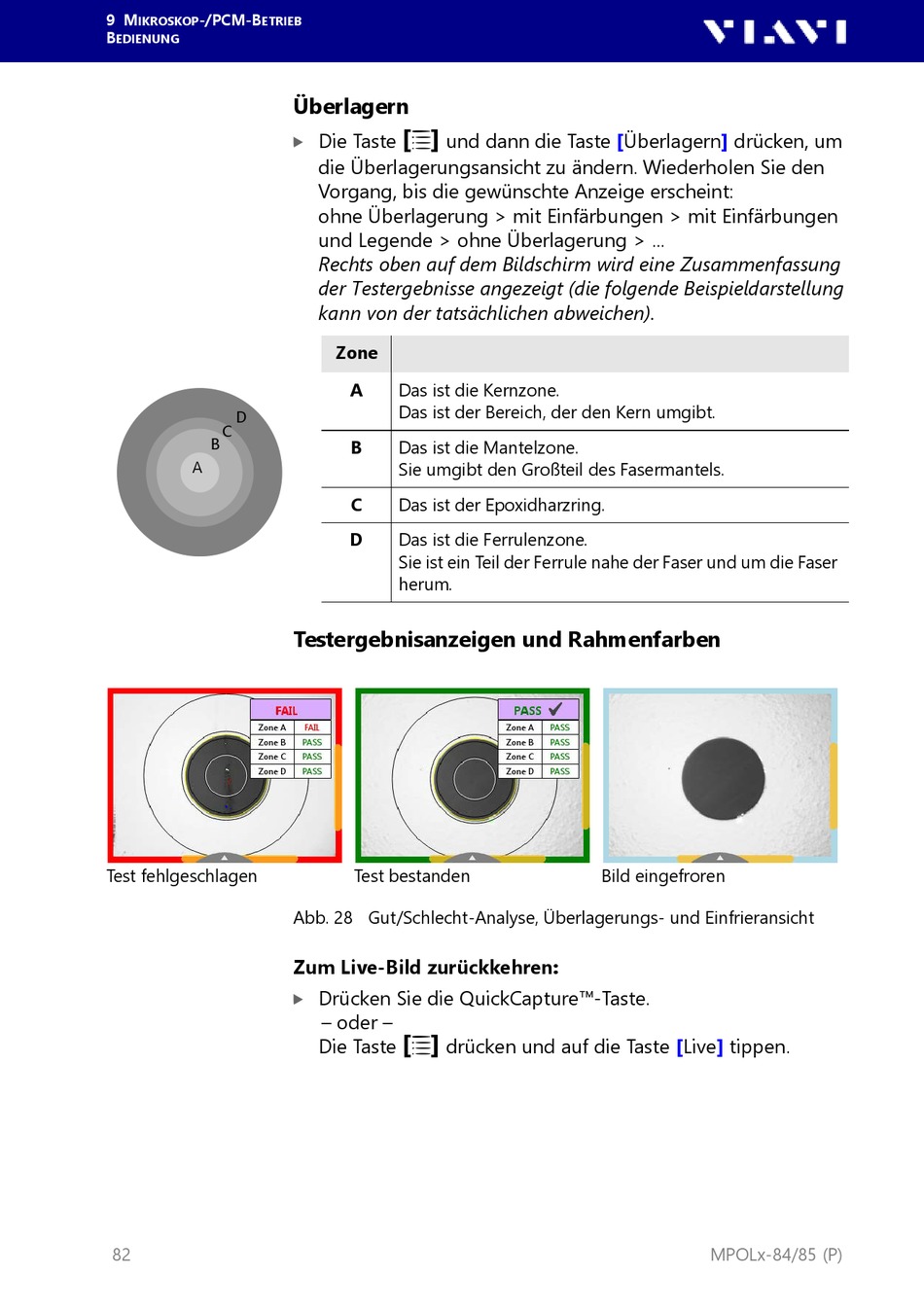

Überlagern
[A]
Die Taste
und dann die Taste
J
die Überlagerungsansicht zu ändern. Wiederholen Sie den
Vorgang, bis die gewünschte Anzeige erscheint:
ohne Überlagerung > mit Einfärbungen > mit Einfärbungen
und Legende > ohne Überlagerung > ...
Rechts oben auf dem Bildschirm wird eine Zusammenfassung
der Testergebnisse angezeigt (die folgende Beispieldarstellung
kann von der tatsächlichen abweichen).
Zone
A
Das ist die Kernzone.
Das ist der Bereich, der den Kern umgibt.
B
Das ist die Mantelzone.
Sie umgibt den Großteil des Fasermantels.
C
Das ist der Epoxidharzring.
D
Das ist die Ferrulenzone.
Sie ist ein Teil der Ferrule nahe der Faser und um die Faser
herum.
Testergebnisanzeigen und Rahmenfarben
Test bestanden
Abb. 28 Gut/Schlecht-Analyse, Überlagerungs- und Einfrieransicht
Zum Live-Bild zurückkehren:
Drücken Sie die QuickCapture™-Taste.
J
– oder –
[A]
Die Taste
drücken und auf die Taste
[Überlagern]
drücken, um
Bild eingefroren
[Live]
tippen.
MPOLx-84/85 (P)
