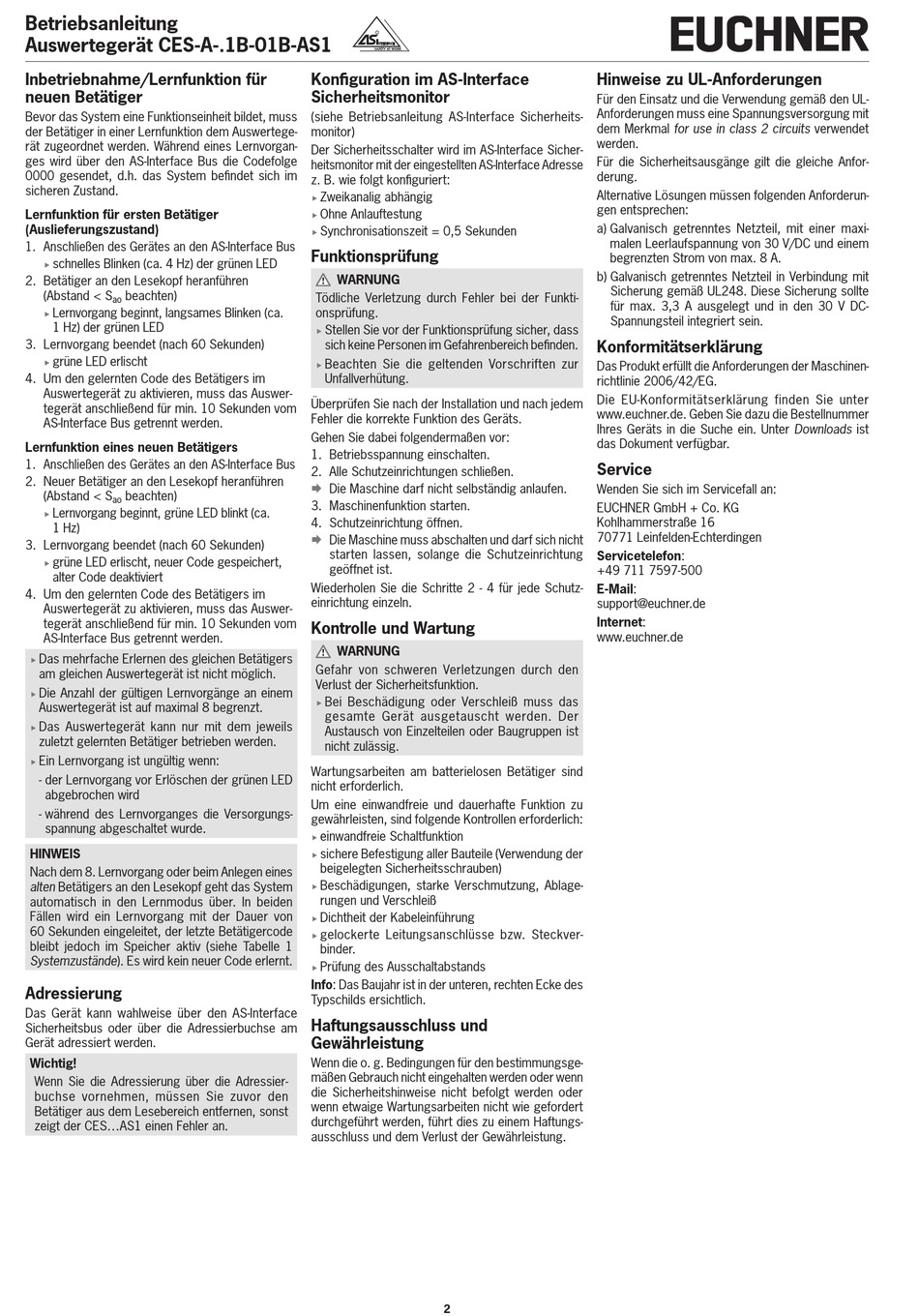

Betriebsanleitung
Auswertegerät CES-A-.1B-01B-AS1
Inbetriebnahme/Lernfunktion für
neuen Betätiger
Bevor das System eine Funktionseinheit bildet, muss
der Betätiger in einer Lernfunktion dem Auswertege-
rät zugeordnet werden. Während eines Lernvorgan-
ges wird über den AS-Interface Bus die Codefolge
0000 gesendet, d.h. das System befindet sich im
sicheren Zustand.
Lernfunktion für ersten Betätiger
(Auslieferungszustand)
1. Anschließen des Gerätes an den AS-Interface Bus
schnelles Blinken (ca. 4 Hz) der grünen LED
f
2. Betätiger an den Lesekopf heranführen
(Abstand < S
beachten)
ao
Lernvorgang beginnt, langsames Blinken (ca.
f
1 Hz) der grünen LED
3. Lernvorgang beendet (nach 60 Sekunden)
grüne LED erlischt
f
4. Um den gelernten Code des Betätigers im
Auswertegerät zu aktivieren, muss das Auswer-
tegerät anschließend für min. 10 Sekunden vom
AS-Interface Bus getrennt werden.
Lernfunktion eines neuen Betätigers
1. Anschließen des Gerätes an den AS-Interface Bus
2. Neuer Betätiger an den Lesekopf heranführen
(Abstand < S
beachten)
ao
Lernvorgang beginnt, grüne LED blinkt (ca.
f
1 Hz)
3. Lernvorgang beendet (nach 60 Sekunden)
grüne LED erlischt, neuer Code gespeichert,
f
alter Code deaktiviert
4. Um den gelernten Code des Betätigers im
Auswertegerät zu aktivieren, muss das Auswer-
tegerät anschließend für min. 10 Sekunden vom
AS-Interface Bus getrennt werden.
Das mehrfache Erlernen des gleichen Betätigers
f
am gleichen Auswertegerät ist nicht möglich.
Die Anzahl der gültigen Lernvorgänge an einem
f
Auswertegerät ist auf maximal 8 begrenzt.
Das Auswertegerät kann nur mit dem jeweils
f
zuletzt gelernten Betätiger betrieben werden.
Ein Lernvorgang ist ungültig wenn:
f
- der Lernvorgang vor Erlöschen der grünen LED
abgebrochen wird
- während des Lernvorganges die Versorgungs-
spannung abgeschaltet wurde.
HINWEIS
Nach dem 8. Lernvorgang oder beim Anlegen eines
alten Betätigers an den Lesekopf geht das System
automatisch in den Lernmodus über. In beiden
Fällen wird ein Lernvorgang mit der Dauer von
60 Sekunden eingeleitet, der letzte Betätigercode
bleibt jedoch im Speicher aktiv (siehe Tabelle 1
Systemzustände). Es wird kein neuer Code erlernt.
Adressierung
Das Gerät kann wahlweise über den AS-Interface
Sicherheitsbus oder über die Adressierbuchse am
Gerät adressiert werden.
Wichtig!
Wenn Sie die Adressierung über die Adressier-
buchse vornehmen, müssen Sie zuvor den
Betätiger aus dem Lesebereich entfernen, sonst
zeigt der CES...AS1 einen Fehler an.
Konfiguration im AS-Interface
Sicherheitsmonitor
(siehe Betriebsanleitung AS-Interface Sicherheits-
monitor)
Der Sicherheitsschalter wird im AS-Interface Sicher-
heitsmonitor mit der eingestellten AS-Interface Adresse
z. B. wie folgt konfiguriert:
Zweikanalig abhängig
f
Ohne Anlauftestung
f
Synchronisationszeit = 0,5 Sekunden
f
Funktionsprüfung
WARNUNG
Tödliche Verletzung durch Fehler bei der Funkti-
onsprüfung.
Stellen Sie vor der Funktionsprüfung sicher, dass
f
sich keine Personen im Gefahrenbereich befinden.
Beachten Sie die geltenden Vorschriften zur
f
Unfallverhütung.
Überprüfen Sie nach der Installation und nach jedem
Fehler die korrekte Funktion des Geräts.
Gehen Sie dabei folgendermaßen vor:
1. Betriebsspannung einschalten.
2. Alle Schutzeinrichtungen schließen.
Die Maschine darf nicht selbständig anlaufen.
¨
3. Maschinenfunktion starten.
4. Schutzeinrichtung öffnen.
Die Maschine muss abschalten und darf sich nicht
¨
starten lassen, solange die Schutzeinrichtung
geöffnet ist.
Wiederholen Sie die Schritte 2 - 4 für jede Schutz-
einrichtung einzeln.
Kontrolle und Wartung
WARNUNG
Gefahr von schweren Verletzungen durch den
Verlust der Sicherheitsfunktion.
Bei Beschädigung oder Verschleiß muss das
f
gesamte Gerät ausgetauscht werden. Der
Austausch von Einzelteilen oder Baugruppen ist
nicht zulässig.
Wartungsarbeiten am batterielosen Betätiger sind
nicht erforderlich.
Um eine einwandfreie und dauerhafte Funktion zu
gewährleisten, sind folgende Kontrollen erforderlich:
einwandfreie Schaltfunktion
f
sichere Befestigung aller Bauteile (Verwendung der
f
beigelegten Sicherheitsschrauben)
Beschädigungen, starke Verschmutzung, Ablage-
f
rungen und Verschleiß
Dichtheit der Kabeleinführung
f
gelockerte Leitungsanschlüsse bzw. Steckver-
f
binder.
Prüfung des Ausschaltabstands
f
Info: Das Baujahr ist in der unteren, rechten Ecke des
Typschilds ersichtlich.
Haftungsausschluss und
Gewährleistung
Wenn die o. g. Bedingungen für den bestimmungsge-
mäßen Gebrauch nicht eingehalten werden oder wenn
die Sicherheitshinweise nicht befolgt werden oder
wenn etwaige Wartungsarbeiten nicht wie gefordert
durchgeführt werden, führt dies zu einem Haftungs-
ausschluss und dem Verlust der Gewährleistung.
2
Hinweise zu UL-Anforderungen
Für den Einsatz und die Verwendung gemäß den UL-
Anforderungen muss eine Spannungsversorgung mit
dem Merkmal for use in class 2 circuits verwendet
werden.
Für die Sicherheitsausgänge gilt die gleiche Anfor-
derung.
Alternative Lösungen müssen folgenden Anforderun-
gen entsprechen:
a) Galvanisch getrenntes Netzteil, mit einer maxi-
malen Leerlaufspannung von 30 V/DC und einem
begrenzten Strom von max. 8 A.
b) Galvanisch getrenntes Netzteil in Verbindung mit
Sicherung gemäß UL248. Diese Sicherung sollte
für max. 3,3 A ausgelegt und in den 30 V DC-
Spannungsteil integriert sein.
Konformitätserklärung
Das Produkt erfüllt die Anforderungen der Maschinen-
richtlinie 2006/42/EG.
Die EU-Konformitätserklärung finden Sie unter
www.euchner.de. Geben Sie dazu die Bestellnummer
Ihres Geräts in die Suche ein. Unter Downloads ist
das Dokument verfügbar.
Service
Wenden Sie sich im Servicefall an:
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden-Echterdingen
Servicetelefon:
+49 711 7597-500
E-Mail:
support@euchner.de
Internet:
www.euchner.de
