HP HPE Advanced G2 Installationshandbuch Seite 14

Prozedur

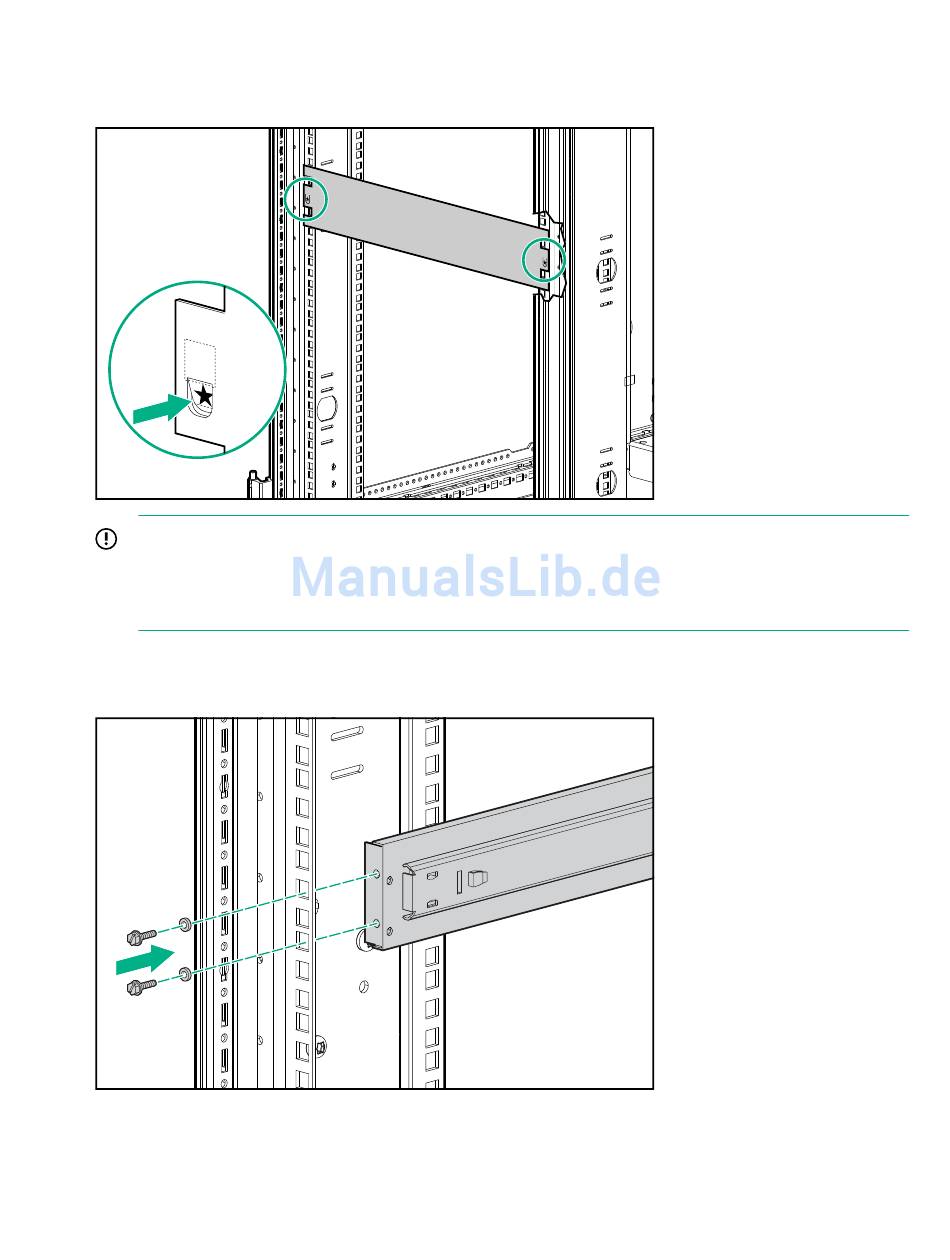

1. Markieren Sie mithilfe der Schablone vorne und hinten am Rack-Rahmen die Befestigungspunkte für die
Schiebefach-Schienenbaugruppen. Nehmen Sie Ihre Messung ab der Oberkante der Komponente vor, die
unterhalb der gewünschten Position für das Schiebefach installiert ist.
WICHTIG:
Markieren Sie bei Einsatz der Schablone hinten am Rack-Rahmen das Rack an der Stelle, an der
sich der obere Rand der Schablone befindet, um so die Ausrichtung der nächsten Rack-
Komponenten zu erleichtern.
2. Richten Sie die Rückseite der linken Schiebefach-Schienenbaugruppe an der Rückseite des Rack-
Rahmens aus, und befestigen Sie die Baugruppe mit zwei M6 x 12 Flachkopfschrauben und externen
M6 Unterlegscheiben.
3. Richten Sie die Vorderseite der linken Schiebefach-Schienenbaugruppe an der Vorderseite des Rack-
Rahmens aus, und befestigen Sie die Baugruppe mit zwei M6 x 12 Flachkopfschrauben und externen
M6 Unterlegscheiben.
14 100-Kilo-Schiebefach-Kit
