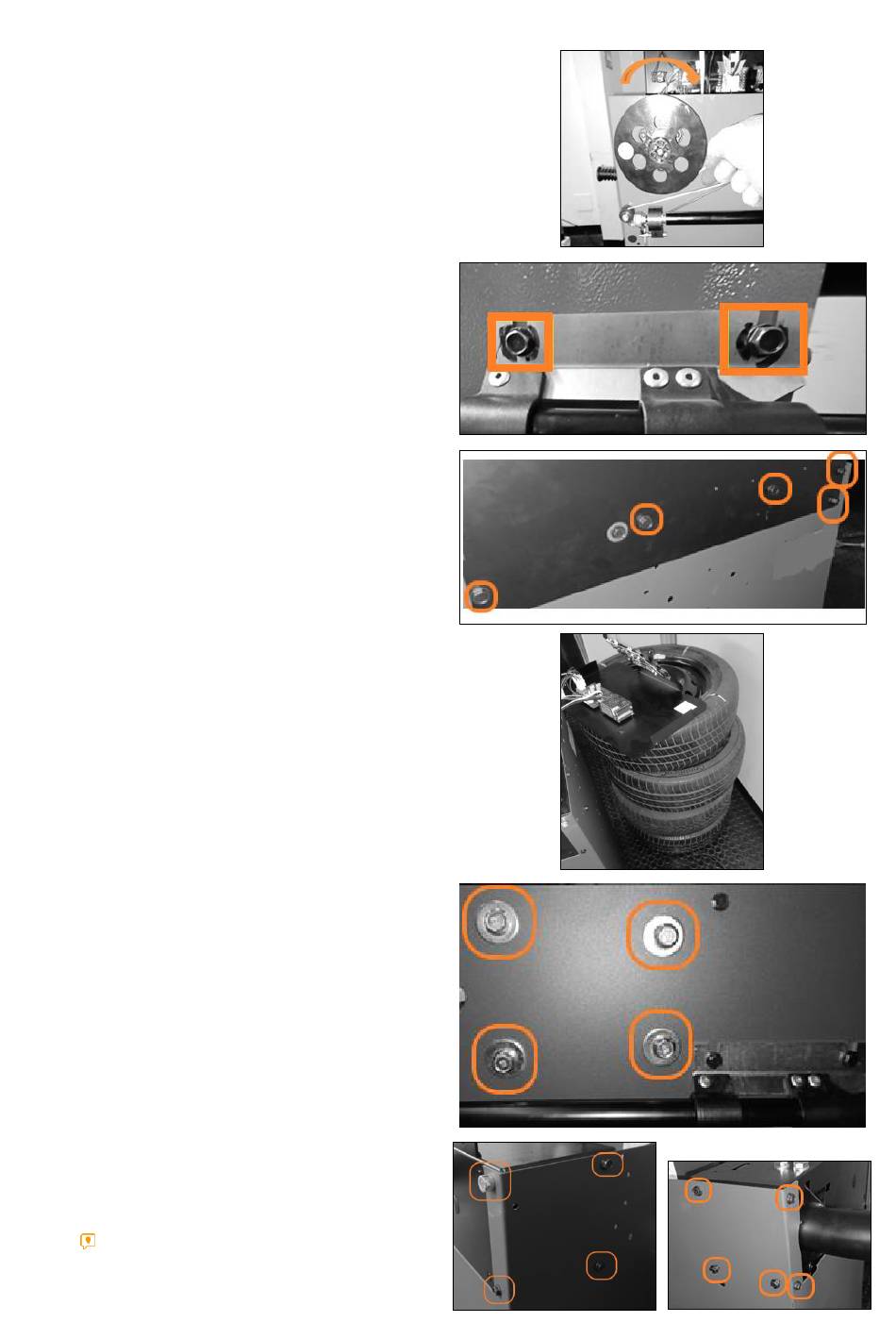

9. Scheibe zwei Umdrehungen nach rechts
drehen und Seile abziehen.
10. Buchsenposition für den anschließenden
Wiedereinbau anzeichnen.
a. Kabelbinder des
Durchmesserpotentiometers
aufschneiden.
b. Befestigungschrauben der
Gleitbuchsen lösen.
c. Messarmstange entfernen.
11. Ggf. Elektronikträge ausbauen.
a. Ggf. VGA-Kabel von der
Steuerplatine abziehen.
b. Elektronikträger abschrauben.
c. Platine auf eine stabile Unterlage
legen, um ein Abreißen der Kabel zu
vermeiden.
12. Nur pneumatische Auswuchtmaschinen:
Druckluftzylinder abschrauben.
13. Sechskantschrauben (10 mm) entfernen.
a. Innensechskantschraube (8 mm)
entfernen.
A
USWUCHTGRUPPE DABEI MITHILFE EINER
P
ZWEITEN
ERSON ABSTÜTZTEN
.
