5. Bremstransformator
a. Alle Anschlusskabel abziehen.
b. Befestigungsschrauben
herausschrauben.
A
! V
CHTUNG
ERDRAHTUNG GEMÄß
!
VORNEHMEN
c. Keine Kalibrierungsmaßnahmen
erforderlich.

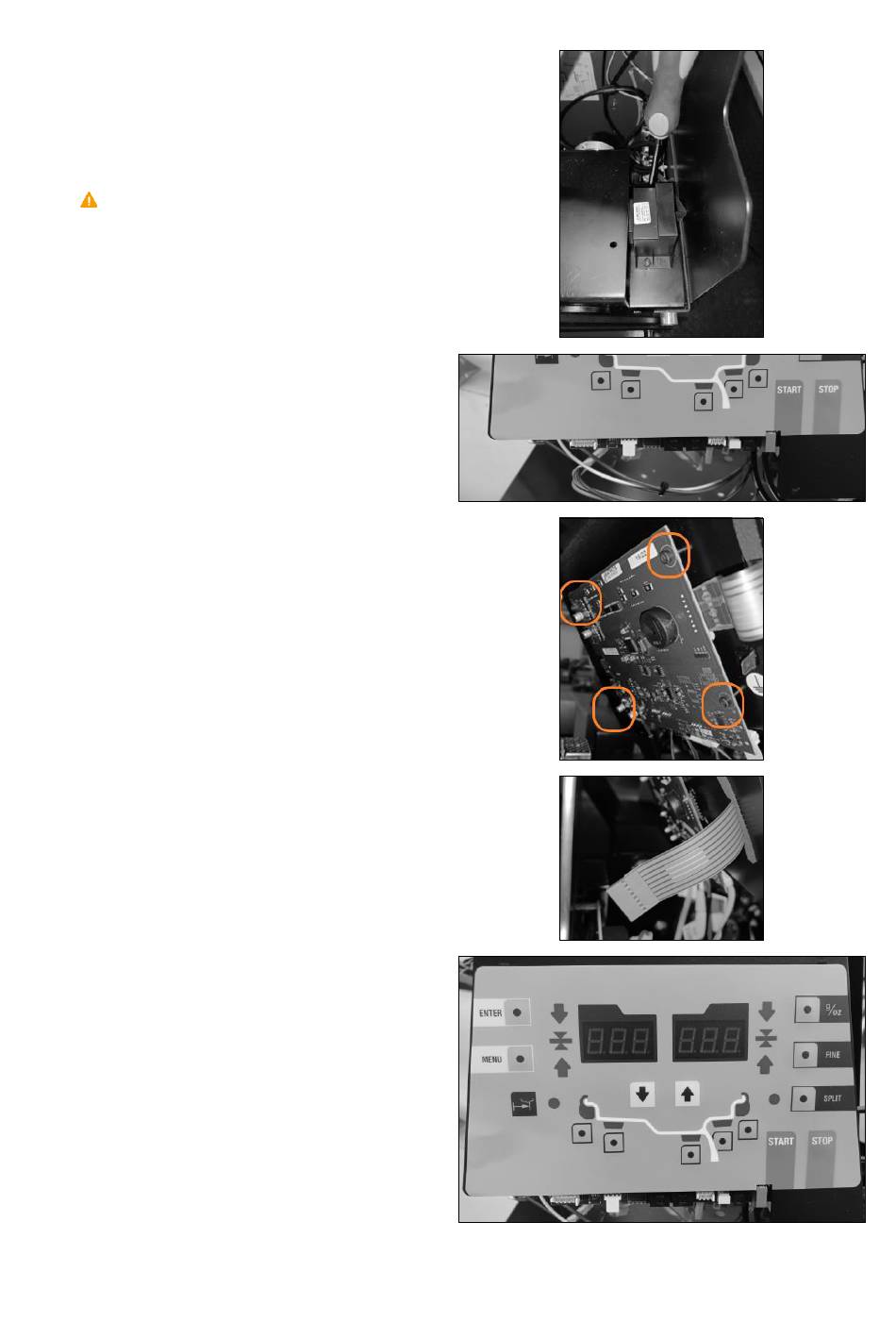

6. Rechnerplatine
a. Anschlusskabel von der
Rechnerplatine abziehen.
b. Befestigungsschrauben
(Innensechskant) der Platine lösen.
c. Flachbandkabel von der
Rechnerplatine abziehen.
d. Rechnerplatine entfernen.
e. Befestigungsschrauben
(Innensechskant) eindrehen.
f.
Platine auf die Display-Ausschnitte
ausrichten und zentrieren.
g. Rechnerplatine wieder anschrauben.
h. Flachbandkabel wieder an die
Rechnerplatine anschließen.
S
CHALTBILD
