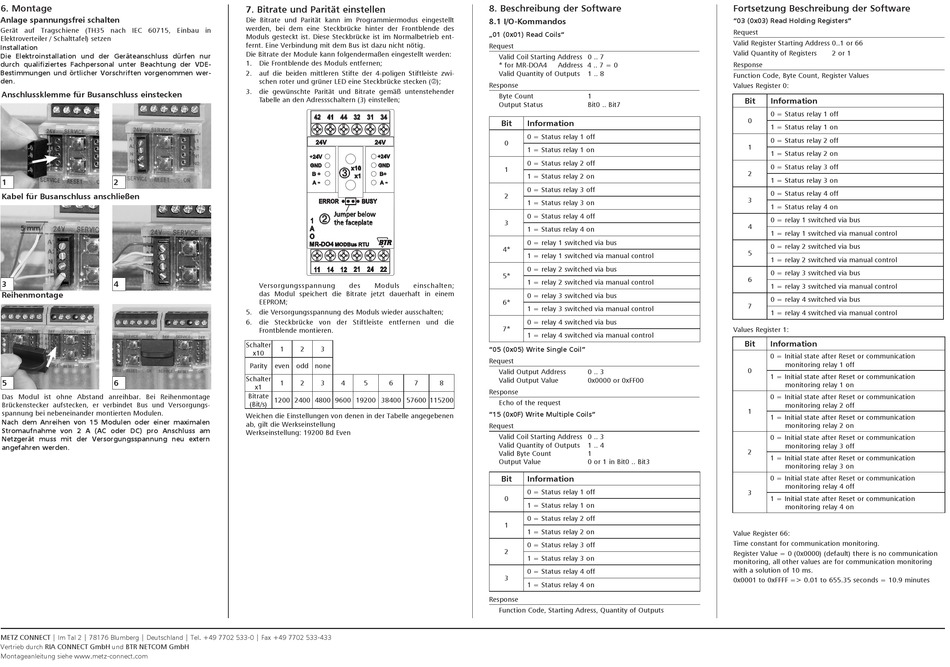

6. Montage
Anlage spannungsfrei schalten
Gerät auf Tragschiene (TH35 nach IEC 60715, Einbau in
Elektroverteiler / Schalttafel) setzen
Installation
Die Elektroinstallation und der Geräteanschluss dürfen nur
durch qualifiziertes Fachpersonal unter Beachtung der VDE-
Bestimmungen und örtlicher Vorschriften vorgenommen wer-
den.
Anschlussklemme für Busanschluss einstecken
1
2
Kabel für Busanschluss anschließen
5 mm
3
4
Reihenmontage
5
6
Das Modul ist ohne Abstand anreihbar. Bei Reihenmontage
Brückenstecker aufstecken, er verbindet Bus und Versorgungs-
spannung bei nebeneinander montierten Modulen.
Nach dem Anreihen von 15 Modulen oder einer maximalen
Stromaufnahme von 2 A (AC oder DC) pro Anschluss am
Netzgerät muss mit der Ver sorgungs spannung neu extern
angefahren werden.
METZ CONNECT | Im Tal 2 | 78176 Blumberg | Deutschland | Tel. +49 7702 533-0 | Fax +49 7702 533-433
Vertrieb durch RIA CONNECT GmbH und BTR NETCOM GmbH
Montageanleitung siehe www.metz-connect.com
7. Bitrate und Parität einstellen
Die Bitrate und Parität kann im Programmiermodus eingestellt
werden, bei dem eine Steckbrücke hinter der Frontblende des
Moduls gesteckt ist. Diese Steckbrücke ist im Normalbetrieb ent-
fernt. Eine Verbindung mit dem Bus ist dazu nicht nötig.
Die Bitrate der Module kann folgendermaßen eingestellt werden:
1. Die Frontblende des Moduls entfernen;
2. auf die beiden mittleren Stifte der 4-poligen Stiftleiste zwi-
schen roter und grüner LED eine Steckbrücke stecken (Á);
3. die gewünschte Parität und Bitrate gemäß untenstehender
Tabelle an den Adressschaltern (3) einstellen;
4.
42
41
44
32
31
34
24V
24V
+24V
+24V
GND
GND
x10
Â
B +
B+
x1
-
-
A
A
ERROR
BUSY
Jumper below
Á
1
the faceplate
A
O
MR-DO4
MODBus RTU
11
14
12
21
24 22
Versorgungsspannung
des
Moduls
einschalten;
das Modul speichert die Bitrate jetzt dauerhaft in einem
EEPROM;
5. die Versorgungsspannung des Moduls wieder ausschalten;
6. die Steckbrücke von der Stiftleiste entfernen und die
Frontblende montieren.
Schalter
1
2
3
x10
Parity
even odd none
Schalter
1
2
3
4
5
6
7
x1
Bitrate
1200 2400 4800 9600 19200 38400 57600 115200
(Bit/s)
Weichen die Einstellungen von denen in der Tabelle angegebenen
ab, gilt die Werkseinstellung
Werkseinstellung: 19200 Bd Even
8. Beschreibung der Software
8.1 I/O-Kommandos
„01 (0x01) Read Coils"
Request
Valid Coil Starting Address 0 .. 7
* for MR-DOA4
Address 4 .. 7 = 0
Valid Quantity of Outputs
1 .. 8
Response
Byte Count
1
Output Status
Bit0 .. Bit7
d i e
Bit
Information
0 = Status relay 1 off
0
1 = Status relay 1 on
0 = Status relay 2 off
1
1 = Status relay 2 on
0 = Status relay 3 off
2
1 = Status relay 3 on
0 = Status relay 4 off
3
1 = Status relay 4 on
0 = relay 1 switched via bus
4*
1 = relay 1 switched via manual control
0 = relay 2 switched via bus
5*
1 = relay 2 switched via manual control
0 = relay 3 switched via bus
6*
1 = relay 3 switched via manual control
0 = relay 4 switched via bus
7*
1 = relay 4 switched via manual control
"05 (0x05) Write Single Coil"
Request
Valid Output Address
0 .. 3
Valid Output Value
0x0000 or 0xFF00
8
Response
Echo of the request
"15 (0x0F) Write Multiple Coils"
Request
Valid Coil Starting Address 0 .. 3
Valid Quantity of Outputs
1 .. 4
Valid Byte Count
1
Output Value
0 or 1 in Bit0 .. Bit3
Bit
Information
0 = Status relay 1 off
0
1 = Status relay 1 on
0 = Status relay 2 off
1
1 = Status relay 2 on
0 = Status relay 3 off
2
1 = Status relay 3 on
0 = Status relay 4 off
3
1 = Status relay 4 on
Response
Function Code, Starting Adress, Quantity of Outputs
Fortsetzung Beschreibung der Software
"03 (0x03) Read Holding Registers"
Request
Valid Register Starting Address 0..1 or 66
Valid Quantity of Registers
2 or 1
Response
Function Code, Byte Count, Register Values
Values Register 0:
Bit
Information
0 = Status relay 1 off
0
1 = Status relay 1 on
0 = Status relay 2 off
1
1 = Status relay 2 on
0 = Status relay 3 off
2
1 = Status relay 3 on
0 = Status relay 4 off
3
1 = Status relay 4 on
0 = relay 1 switched via bus
4
1 = relay 1 switched via manual control
0 = relay 2 switched via bus
5
1 = relay 2 switched via manual control
0 = relay 3 switched via bus
6
1 = relay 3 switched via manual control
0 = relay 4 switched via bus
7
1 = relay 4 switched via manual control
Values Register 1:
Bit
Information
0 = Initial state after Reset or communication
monitoring relay 1 off
0
1 = Initial state after Reset or communication
monitoring relay 1 on
0 = Initial state after Reset or communication
monitoring relay 2 off
1
1 = Initial state after Reset or communication
monitoring relay 2 on
0 = Initial state after Reset or communication
monitoring relay 3 off
2
1 = Initial state after Reset or communication
monitoring relay 3 on
0 = Initial state after Reset or communication
monitoring relay 4 off
3
1 = Initial state after Reset or communication
monitoring relay 4 on
Value Register 66:
Time constant for communication monitoring.
Register Value = 0 (0x0000) (default) there is no communication
monitoring, all other values are for communication monitoring
with a solution of 10 ms.
0x0001 to 0xFFFF => 0.01 to 655.35 seconds = 10.9 minutes
