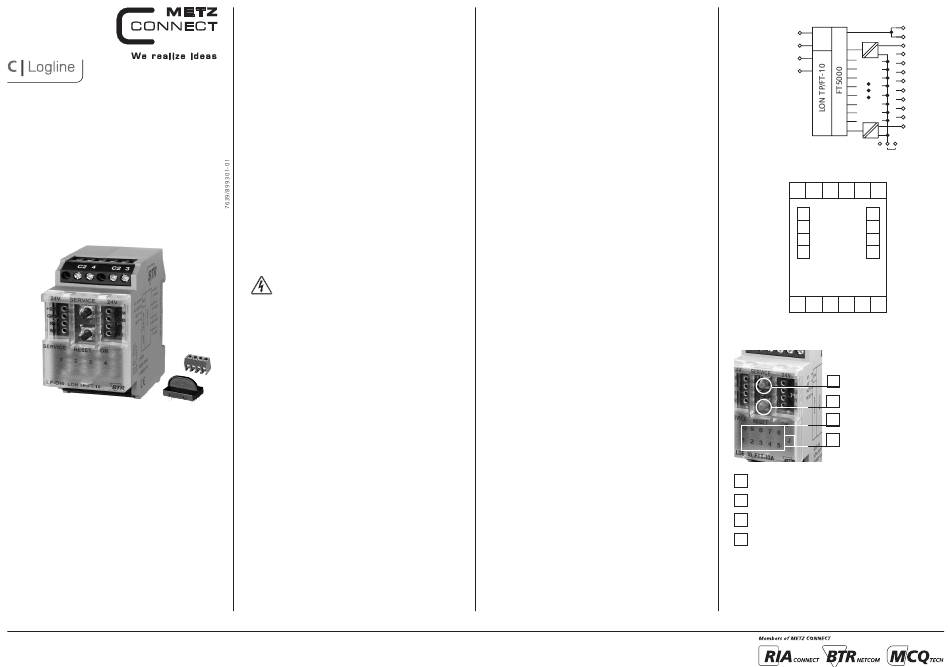

Metz CONNECT LF-DI4 Bedienungsanleitung

Digitales Eingangsmodul
LF-DI4
1108501319
1. Beschreibung
Das LON-Modul mit 4 digitalen Eingängen wurde für dezentra-
le Schaltaufgaben entwickelt. Es ist geeignet zur Erfassung von
potentialfreien Schalterzuständen, z. B. elektrische Endlagenschal-
ter an Lüftungsklappen oder Hilfskontakte bei Leistungsschützen.
Die Eingangsklemmen 1 bis 4 werden mit den Klemmen C2 durch
potentialfreie Schalter oder Kontakte beschaltet. Die Eingänge kön-
nen durch Netzwerkvariablen SNVT einzeln oder gesamt abgefragt
werden.
Geeignet zur dezentralen Montage auf Tragschiene TH35 nach IEC
60715 in Elektroverteilern.
METZ CONNECT | Im Tal 2 | 78176 Blumberg | Deutschland | Tel. +49 7702 533-0 | Fax +49 7702 533-433
Vertrieb durch RIA CONNECT GmbH und BTR NETCOM GmbH
Montageanleitung siehe www.metz-connect.com
2. Wichtige Hinweise
Konformitätserklärung
Das Gerät wurde nach den geltenden Normen geprüft.
Die Konformität wurde nachgewiesen. Die Konformitätserklärung ist
beim Hersteller BTR NETCOM GmbH abrufbar.
Hinweise zur Gerätebeschreibung
Die Beschreibung enthält Hinweise zum Einsatz und zur Montage des
Geräts. Sollten Fragen auftreten, die nicht mit Hilfe dieser Anleitung
geklärt werden können, sind weitere Informationen beim Lieferanten
oder Hersteller einzuholen.
Die angegebenen Vorschriften/Richtlinien zur Installation und Monta-
ge gelten für die Bundes republik Deutschland. Beim Einsatz des Geräts
im Ausland sind die nationalen Vorschriften in Eigenverantwortung
des Anlagenbauers oder des Betreibers einzuhalten.
Sicherheitshinweise
Für die Montage und den Einsatz des Geräts sind die jeweils gültigen
Arbeitsschutz-, Unfall verhütungs- und VDE-Vorschriften einzuhalten.
Facharbeiter oder Installateure werden darauf hingewiesen, dass sie
sich vor der Installation oder Wartung der Geräte vorschriftsmäßig
entladen müssen.
Montage- und Installationsarbeiten an den Geräten dürfen grundsätz-
lich nur durch qualifiziertes Fachpersonal durchgeführt werden, siehe
Abschnitt "qualifiziertes Fachpersonal".
Jede Person, die das Gerät einsetzt, muss die Beschreibungen dieser
Anleitung gelesen und verstanden haben.
Warnung vor gefährlicher elektrischer Spannung
Gefahr
bedeutet, dass bei Nicht beachtung Lebensgefahr besteht, schwere
Körper verletzungen oder erhebliche Sach schäden auftreten können.
Qualifiziertes Fachpersonal
Qualifiziertes Fachpersonal im Sinne dieser Anleitung sind
Personen, die mit den beschriebenen Geräten vertraut sind
und über eine ihrer Tätigkeit entsprechenden Qualifikation
verfügen.
Hierzu gehören zum Beispiel:
• Berechtigung zum Anschluss des Geräts gemäß den VDE-
Bestimmungen und den örtlichen EVU-Vorschriften sowie
Berechtigung zum Ein-, Aus- und Freischalten des Geräts unter
Berück sichtigung der innerbetrieblichen Vorschriften;
• Kenntnis der Unfallverhütungsvorschriften;
• Kenntnisse über den Einsatz und Gebrauch des Geräts innerhalb
des Anlagensystems usw.
3. Technische Daten
LON-Schnittstelle
Übertragung TP/FT-10 free topology
Neuron FT5000
Datenformat Standardnetzwerkvariablen
(SNVT)
Übertragungsrate 78 kBit/s
Max. Länge
Linientopologie 2700 m / 64 Knoten
beliebige Topologie 500 m / 64 Knoten
Verkabelung Twisted Pair
Applikationssoftware
XIF- und NXE-Files können aus dem Internet unter
www.metz-connect.com herunterge laden werden.
Versorgung
Betriebsspannungsbereich 20 ... 28 V AC/DC (SELV)
Stromaufnahme 63 mA (AC) / 21 mA (DC)
Einschaltdauer relativ 100 %
Wiederbereitschaftszeit 550 ms
Gehäuse
Abmessungen BxHxT 35 x 70 x 65 mm
Gewicht 83 g
Einbaulage beliebig
Montage Tragschiene TH35 nach IEC 60715
Anreihbar ohne Abstand Nach dem Anreihen von 15
Modulen oder einer maximalen
Stromaufnahme von 2 A (AC oder
DC) pro Anschluss am Netzgerät
muss mit der Versorgungs spannung
neu extern angefahren werden.
Material
Gehäuse Polyamid 6.6 V0
Klemmen Polyamid 6.6 V0
Blende Polycarbonat
Schutzart (IEC 60529)
Gehäuse IP40
Klemmen IP20
Anschlussklemmen
Versorgung und Bus
4-polige Anschlussklemme max. 1,5 mm² eindrähtig
max. 1,0 mm² feinstdrähtig
Aderndurchmesser 0,3 mm bis max. 1,4 mm
(Anschlussklemme und
Brückenstecker als Zubehör in der
Verpackung)
Geräteanschluss
digitale Eingänge max. 4 mm² eindrähtig
max. 2,5 mm² feinstdrähtig
Aderndurchmesser 0,3 mm bis max. 2,7 mm
Schutzbeschaltung Verpolschutz der Betriebsspannung
Verpolschutz von Speisung und Bus
Temperaturbereich
Betrieb -5 °C ... +55 °C
Lagerung -20 °C ... +70 °C
Anzeige
Betrieb grüne LED
Funktion rote LED für Status (Service)
Zustand der Eingänge gelbe LEDs
4. Prinzipbild
C1
A1/+24 V
C1
24 V
A2/GND 1
2
NET1
3
NET2
4
5
6
7
8
9
10
+24 V GND
J
5. Anschlussbild
10 9 8 7 6 C1
A1 24 V AC/DC A1
A2 GND A2
N1 NET1 N1
N2 NET2 N2
1 2 3 4 5 C1
6. Anzeige- und Bedienelemente
1
2
3
4
Service-Taste mit gelber LED
1
2 Reset-Taste mit grüner LED (Betriebsanzeige)
3 10 gelbe LEDs - Zustandsanzeige der Eingänge
Jumper (unter der Blende) - zur Einstellung der Eingänge
4
(siehe Funktionsbeschreibung)
