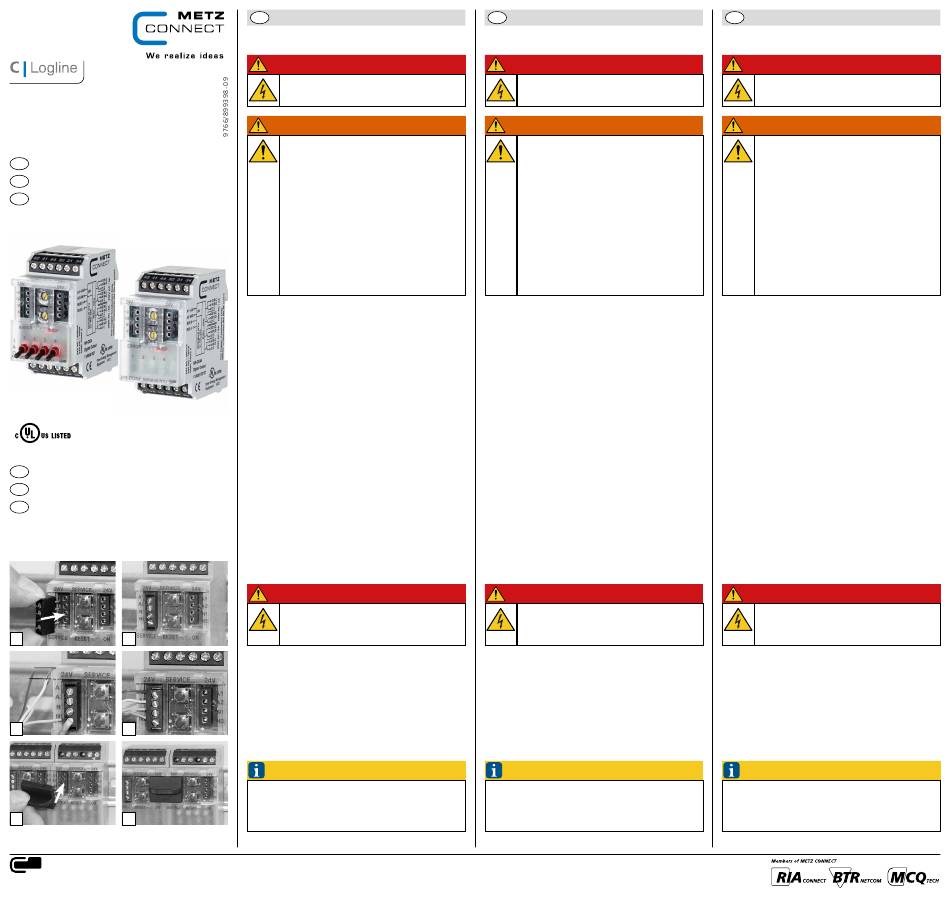

Metz CONNECT MR-DO4 Montagehinweis Für Den Installateur

MR-DO4 MR-DOA4
1108361321 110836132101
Montagehinweis für den Installateur
de
Mounting note for the installer
en
Notice d'installation pour l'installateur
fr
Open Energy Management Equipment 34TZ
de Nur Kupferleiter verwenden
en Use copper conductors only
fr Utiliser uniquement des fils de cuivre
A | Montage / Mounting / Montage
1 2
5 mm
3 4
5 6
METZ CONNECT GmbH | Im Tal 2 | 78176 Blumberg | Germany
Phone +49 7702 533-0 | Fax +49 7702 533-433
Weitere Dokumentation siehe / additional documentation see / documentation supplémentaire voir www.metz-connect.com
de
DEUTSCH
Sicherheitshinweise
GEFAHR
Gefahr bedeutet, dass bei Nichtbeachtung Lebens-
gefahr besteht, schwere Körperverletzungen oder
erhebliche Sachschäden auftreten können.
WARNUNG
Für die Montage, Inbetriebnahme und den Einsatz
des Geräts sind die jeweils länderspezifisch gültigen
Arbeitsschutz-, Unfallverhütungs- und Sicher-
heits-bestimmungen einzuhalten und folgendes zu
beachten:
• Facharbeiter oder Installateure werden darauf
hingewiesen, dass sie sich vor der Installation oder
Wartung der Geräte vorschriftsmäßig entladen
müssen.
• Montage-, Wartungs- und Installationsarbeiten an
den Geräten dürfen grundsätzlich nur durch quali-
fiziertes Fachpersonal durchgeführt werden.
• Qualifiziertes Fachpersonal im Sinne dieser Anlei-
tung sind Personen, die mit den beschriebenen
Geräten vertraut sind und über eine ihrer Tätigkeit
entsprechenden Qualifikation verfügen.
Beschreibung
Das Modbus Modul mit 4 digitalen Ausgängen wurde
für dezentrale Schaltaufgaben entwickelt. Es ist geeignet
zum Schalten elektrischer Komponenten, z. B. Motoren,
Schütze, Lampen, Jalousien usw. Bei starken induktiven
Lasten empfehlen wir die Relaiskontakte zusätzlich mit einem
RC-Glied zu schützen. Über einen Modbus-Master können
die Ausgänge über Standard-Register geschaltet werden. Die
Einstellung der Moduladresse, Bitrate und Parität erfolgt über
zwei Drehschalter auf der Frontseite oder per Software.
Das Modul MR-DO4 verfügt über eine Handbedienebene mit
der die Relais manuell geschaltet werden können.
Das Modul MR-DOA4 verfügt über keine Handbedienebene.
A | Montage
• Zum Einbau in Elektroverteiler oder Kleingehäuse.
• Das Gerät kann auf eine Tragschiene TH35 nach IEC 60715
aufgerastet werden. Zur Demontage wird der Rastfuß mit
einem Schraubendreher entriegelt.
• Die Zugänglichkeit des Geräts zum Betreiben, Prüfen,
Besichtigen und Warten muss sichergestellt sein.
Anschluss
GEFAHR
Lebensgefahr durch Stromschlag!
Vor Arbeiten an stromführenden Teilen elektrische
Leitungen spannungsfrei schalten.
• Geräteanschluss gemäß Anschlussbild, Adern 7 mm abisolie-
ren, mit Aderendhülsen versehen, in den Klemmkörper ein-
führen und mit einem geeigneten Schraubendreher fixieren.
• Der Anschluss von Bus und Versorgungsspannung erfolgt
über die mitgelieferte 4-polige Anschlussklemme
(Abb. 1 bis 4).
• Das Modul ist ohne Abstand anreihbar. Bei Reihenmontage
Brückenstecker aufstecken (Abb. 5 und 6), er verbindet Bus
und Versorgungsspannung bei nebeneinander montierten
Modulen.
HINWEIS
Nach dem Anreihen von 15 Modbus Geräten oder einer maxi-
malen Stromaufnahme von 2 A (AC oder DC) pro Anschluss
am Netzgerät muss mit der Versorgungsspannung neu extern
angefahren werden.
en
ENGLISH
Safety instructions
DANGER
Danger means that non-observance may cause
risk of life, grievous bodily harm or heavy material
damage.
WARNING
Follow the applicable country-specific safety at work
rules, the regulations for the prevention of accidents
and safety regulations when mounting, bringing
into service and using the device and observe the
following:
• Technicians and/or installers are informed that
they have to electrically discharge themselves as
prescribed before installation or maintenance of
the devices.
• Only qualified personnel is allowed to do moun-
ting, maintenance and installation work on the
devices.
• Qualified personnel in the sense of these instruc-
tions are persons who are well versed in the use
and installation of such devices and who possess
the necessary qualification for their job.
Description
The Modbus module with 4 digital outputs was developed
for decentralized switching tasks. It is suitable for switching
electrical components, such as motors, contactors, lamps,
louvers, etc. With strong inductive loads, we recommend
protecting the relay contacts additionally with an RC element.
The outputs can be switched by means of standard objects via
a Modbus master. Module address, bit rate and parity are set
with two rotary switches on the front or by software.
The module MR-DO4 is provided with a manual control for
manually switching the relays.
The module MR-DOA4 has no manual control.
A | Mounting
• Suitable for installation in electrical distribution cabinets or
small electrical enclosures.
• The device can be snapped on a rail TH35 according to
IEC 60715. Unlock the snap-on foot with a screwdriver to
remove the device from the rail.
• The device has to be accessible for operating, testing,
inspection and maintenance.
Connection
DANGER
Risk of death by electric shock!
Switch off all electrical power supply before
starting work on energized parts.
• Device connection according to wiring diagram. Strip the
wires by 7 mm, put on wire end sleeves, insert them into the
terminal body and fix them with an appropriate screwdriver.
• Bus and supply voltage are connected with the 4-pole
terminal block supplied with the device (figures 1 to 4).
• The module is suitable for side-by-side mounting. Use the
jumper plug to connect bus and supply voltage when the
modules are mounted side-by-side (figures 5 and 6).
NOTE
The maximum quantity of Modbus modules connected side-
by-side is limited to 15 or to a maximum power consumption
of 2 Amps (AC or DC) per connection to the power supply.
For any similar block of additional modules a separate
connection to the power supply is necessary.
fr
FRANÇAIS
Avis de sécurité
DANGER
Danger signifie que de la non observation des
consignes peut entraîner un risque mortel ou des
dommages matériels importants.
AVERTISSEMENT
Pour le montage, la mise en service et l'utilisation de
l'appareil il faut respecter les règlements en vigueur
selon le pays concernant la protection au travail, la
prévention des accidents et la sécurité et de
respecter aussi les avis suivants :
• Des travailleur qualifiés ou installateurs sont
avertis qu'il est nécessaire de se décharger
correctement de l'électricité avant d'installer ou
d'entretenir l'appareil.
• Seul du personnel qualifié est autorisé à effectuer
le montage et l'installation, voir paragraphe
« personnel qualifié ».
• Du personnel qualifié au sens de ces instructions
sont des personnes qui sont familiers avec les
appareils décrits et dont les qualifications
professionnelles sont en rapport avec leur travail.
Description
Le module Modbus avec 4 sorties numériques a été conçu
pour les tâches de commutation décentralisées. Il convient
pour commuter des composants électriques, par ex. des
moteurs, des contacteurs, des lampes, des persiennes etc.
Pour les fortes charges inductives, nous recommandons de
protéger les contacts de relais en plus par un circuit RC. Un
maître Modbus permet de commuter les sorties via des objets
standards. L'adressage du module, le débit binaire et la parité
sont réglés par deux commutateurs rotatifs sur la face avant
ou par logiciel.
Le module MR-DO4 dispose d'une fonction de commande
manuelle permettant de commuter manuellement les relais.
Le module MR-DOA4 n'a pas de fonction de commande
manuelle.
A | Montage
• Se monte aux répartiteurs électriques ou petits boîtiers.
• L'appareil peut être encliqueté sur un rail TH35 selon
IEC 60715. Pour le démonter débloquer le pied encliquetable
avec un tournevis.
• L'accès à l'appareil pour service, contrôle, inspection et
entretien doit être assuré.
Raccordement
DANGER
Danger de mort par choc électrique !
Avant toute intervention sur des pièces
conductrices, mettre des lignes électriques hors
tension.
• Raccordement de l'appareil selon le schéma de raccorde-
ment. Dénuder les fils de 7 mm, poser un embout, les insérer
dans les contacts et les fixer avec un tournevis approprié.
• Le raccordement au bus et à l'alimentation se fait par le
bornier à 4 pôles inclus dans l'emballage (figures 1 à 4).
• Le module peut être monté côte à côte sans espace. Enficher
le cavalier dans les modules montés en série, il raccorde le
bus et l'alimentation des modules montés côte à côte
(figures 5 and 6).
NOTICE
Une nouvelle source d'alimentation externe est nécessaire
après avoir monté 15 modules de Modbus en série ou en cas
d'une consommation électrique maximum de 2 A (AC ou DC)
par module raccordé à l'alimentation.
