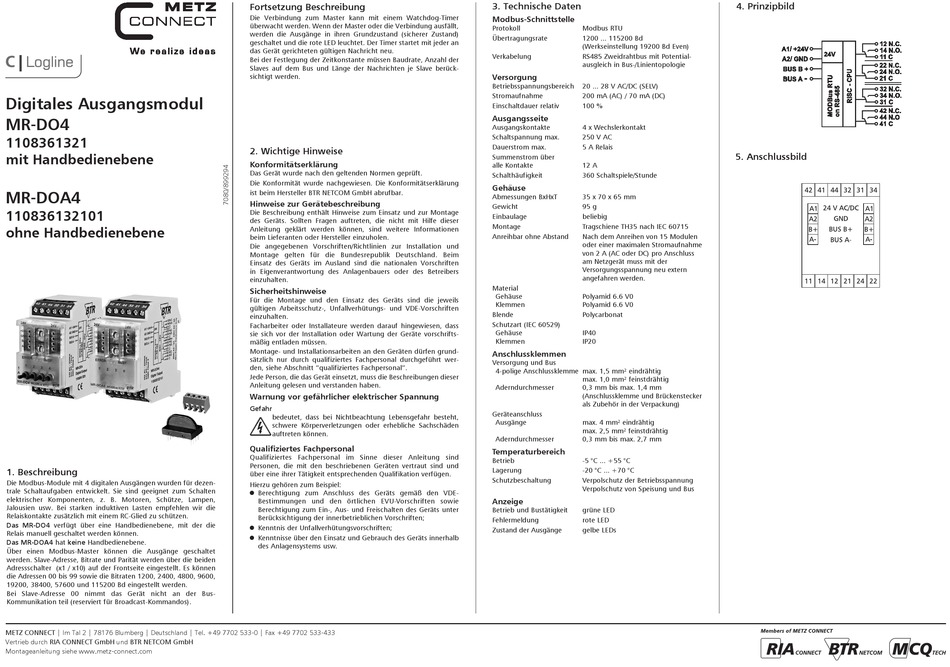

Metz CONNECT C Logline MR-DO4 Anleitung

Digitales Ausgangsmodul
MR-DO4
1108361321
mit Handbedienebene
MR-DOA4
110836132101
ohne Handbedienebene
1. Beschreibung
Die Modbus-Module mit 4 digitalen Ausgängen wurden für dezen-
trale Schaltaufgaben entwickelt. Sie sind geeignet zum Schalten
elektrischer Komponenten, z. B. Motoren, Schütze, Lampen,
Jalousien usw. Bei starken induktiven Lasten empfehlen wir die
Relaiskontakte zusätzlich mit einem RC-Glied zu schützen.
Das MR-DO4 verfügt über eine Handbedienebene, mit der die
Relais manuell geschaltet werden können.
Das MR-DOA4 hat keine Handbedienebene.
Über einen Modbus-Master können die Ausgänge geschaltet
werden. Slave-Adresse, Bitrate und Parität werden über die beiden
Adressschalter (x1 / x10) auf der Frontseite eingestellt. Es können
die Adressen 00 bis 99 sowie die Bitraten 1200, 2400, 4800, 9600,
19200, 38400, 57600 und 115200 Bd eingestellt werden.
Bei Slave-Adresse 00 nimmt das Gerät nicht an der Bus-
Kommunikation teil (reserviert für Broadcast-Kommandos).
METZ CONNECT | Im Tal 2 | 78176 Blumberg | Deutschland | Tel. +49 7702 533-0 | Fax +49 7702 533-433
Vertrieb durch RIA CONNECT GmbH und BTR NETCOM GmbH
Montageanleitung siehe www.metz-connect.com
Fortsetzung Beschreibung
Die Verbindung zum Master kann mit einem Watchdog-Timer
überwacht werden. Wenn der Master oder die Verbindung ausfällt,
werden die Ausgänge in ihren Grundzustand (sicherer Zustand)
geschaltet und die rote LED leuchtet. Der Timer startet mit jeder an
das Gerät gerichteten gültigen Nachricht neu.
Bei der Festlegung der Zeitkonstante müssen Baudrate, Anzahl der
Slaves auf dem Bus und Länge der Nachrichten je Slave berück-
sichtigt werden.
2. Wichtige Hinweise
Konformitätserklärung
Das Gerät wurde nach den geltenden Normen geprüft.
Die Konformität wurde nachgewiesen. Die Konformitätserklärung
ist beim Hersteller BTR NETCOM GmbH abrufbar.
Hinweise zur Gerätebeschreibung
Die Beschreibung enthält Hinweise zum Einsatz und zur Montage
des Geräts. Sollten Fragen auftreten, die nicht mit Hilfe dieser
Anleitung geklärt werden können, sind weitere Informationen
beim Lieferanten oder Hersteller einzuholen.
Die angegebenen Vorschriften/Richtlinien zur Installation und
Montage gelten für die Bundes republik Deutschland. Beim
Einsatz des Geräts im Ausland sind die nationalen Vorschriften
in Eigenverantwortung des Anlagenbauers oder des Betreibers
einzuhalten.
Sicherheitshinweise
Für die Montage und den Einsatz des Geräts sind die jeweils
gültigen Arbeitsschutz-, Unfall verhütungs- und VDE-Vorschriften
einzuhalten.
Facharbeiter oder Installateure werden darauf hingewiesen, dass
sie sich vor der Installation oder Wartung der Geräte vorschrifts-
mäßig entladen müssen.
Montage- und Installationsarbeiten an den Geräten dürfen grund-
sätzlich nur durch qualifiziertes Fachpersonal durchgeführt wer-
den, siehe Abschnitt "qualifiziertes Fachpersonal".
Jede Person, die das Gerät einsetzt, muss die Beschreibungen dieser
Anleitung gelesen und verstanden haben.
Warnung vor gefährlicher elektrischer Spannung
Gefahr
bedeutet, dass bei Nicht beachtung Lebensgefahr besteht,
schwere Körper verletzungen oder erhebliche Sach schäden
auftreten können.
Qualifiziertes Fachpersonal
Qualifiziertes Fachpersonal im Sinne dieser Anleitung sind
Personen, die mit den beschriebenen Geräten vertraut sind und
über eine ihrer Tätigkeit entsprechenden Qualifikation verfügen.
Hierzu gehören zum Beispiel:
Berechtigung zum Anschluss des Geräts gemäß den VDE-
l
Bestimmungen und den örtlichen EVU-Vorschriften sowie
Berechtigung zum Ein-, Aus- und Freischalten des Geräts unter
Berück sichtigung der innerbetrieblichen Vorschriften;
Kenntnis der Unfallverhütungsvorschriften;
l
Kenntnisse über den Einsatz und Gebrauch des Geräts innerhalb
l
des Anlagensystems usw.
3. Technische Daten
Modbus-Schnittstelle
Protokoll Modbus RTU
Übertragungsrate 1200 ... 115200 Bd
(Werkseinstellung 19200 Bd Even)
Verkabelung RS485 Zweidrahtbus mit Potential-
ausgleich in Bus-/Linientopologie
Versorgung
Betriebsspannungsbereich 20 ... 28 V AC/DC (SELV)
Stromaufnahme 200 mA (AC) / 70 mA (DC)
Einschaltdauer relativ 100 %
Ausgangsseite
Ausgangskontakte 4 x Wechslerkontakt
Schaltspannung max. 250 V AC
Dauerstrom max. 5 A Relais
Summenstrom über
alle Kontakte 12 A
Schalthäufigkeit 360 Schaltspiele/Stunde
Gehäuse
Abmessungen BxHxT 35 x 70 x 65 mm
Gewicht 95 g
Einbaulage beliebig
Montage Tragschiene TH35 nach IEC 60715
Anreihbar ohne Abstand Nach dem Anreihen von 15 Modulen
oder einer maximalen Stromaufnahme
von 2 A (AC oder DC) pro Anschluss
am Netzgerät muss mit der
Ver sorgungs spannung neu extern
angefahren werden.
Material
Gehäuse Polyamid 6.6 V0
Klemmen Polyamid 6.6 V0
Blende Polycarbonat
Schutzart (IEC 60529)
Gehäuse IP40
Klemmen IP20
Anschlussklemmen
Versorgung und Bus
4-polige Anschlussklemme max. 1,5 mm² eindrähtig
max. 1,0 mm² feinstdrähtig
Aderndurchmesser 0,3 mm bis max. 1,4 mm
(Anschlussklemme und Brückenstecker
als Zubehör in der Verpackung)
Geräteanschluss
Ausgänge max. 4 mm² eindrähtig
max. 2,5 mm² feinstdrähtig
Aderndurchmesser 0,3 mm bis max. 2,7 mm
Temperaturbereich
Betrieb -5 °C ... +55 °C
Lagerung -20 °C ... +70 °C
Schutzbeschaltung Verpolschutz der Betriebsspannung
Verpolschutz von Speisung und Bus
Anzeige
Betrieb und Bustätigkeit grüne LED
Fehlermeldung rote LED
Zustand der Ausgänge gelbe LEDs
4. Prinzipbild
5. Anschlussbild
