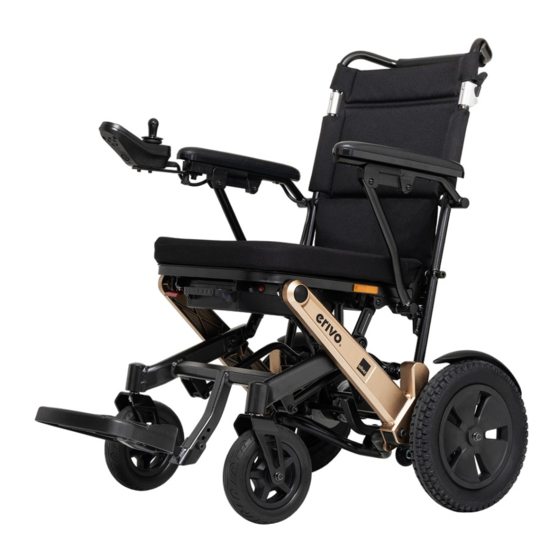

- Seite 1 Gebrauchsanweisung erivo R10 / pro R11 Instruktionsbok erivo R10 / pro R11 1595271...
-
Seite 4: Inhaltsverzeichnis
Warnsignal Begrenzung der Geschwindigkeit Schwenken des Bediengeräts Diese Gebrauchsanweisung informiert Sie über das Produkt Erivo R10 / pro R11 nachfolgend Erivo genannt. Diese Gebrauchsanweisung steht in der jeweils aktuell gültigen Version auf unserer Internetseite www.alber.de zum Download bereit. Sollten Sie eine Version mit größe- 10.0001.4.01.02... -
Seite 5: Einleitung
Erivo müssen gemäß den Angaben dieser Gebrauchsanweisung erfolgen. 1.4 Handhabungshinweise Außer dem von Alber für den Betrieb zugelassenen Zubehör dürfen keine weiteren Teile angebaut werden. Ebenso dürfen der Erivo und sei- ne Zubehörteile technisch nicht verändert werden. Die Handhabung des Erivo muss unter folgenden Voraussetzungen erfolgen: •... -
Seite 6: Zeichenerklärung
• Überschreitung der in dieser Gebrauchsanweisung definierten technischen Grenzen • Technische Veränderungen am und im Gerät • Anbau und Verwendung fremder, nicht seitens Alber hergestellter bzw. zur Verwendung angebotener Teile und Zubehörteile. Für Schadensfälle welche sich aufgrund • eines Missbrauchs des Gerätes •... -
Seite 7: Zulässige Nutzungsbedingungen/Einsatzorte
Angabe des Herstellungsdatums auf dem Systemetikett (siehe auch Kapitel 18). Name und Anschrift des Herstellers des Gerätes (siehe Rückseite dieser Gebrauchsanweisung). Gewicht des Erivo R10 (29,7 kg). Maximales Personengewicht mit dem der Erivo belastet werden darf (150 kg). Maximale Steigung (6° / 10,5% ). -
Seite 8: Serienmäßiger Lieferumfang
Es wird empfohlen nur Originalzubehör von Alber zu verwenden. Der Erivo ist so konzipiert, dass er ausgezeichnete Leistungen erbringt, wenn er mit Alber Originalzubehör verwendet wird. Alber ist für Schäden am Produkt bzw. für Unfälle (wie beispielsweise Brände o.ä.), die durch eine Fehlfunktion von nicht originalen Zubehör- bzw. -
Seite 9: Inbetriebnahme
2. Inbetriebnahme Ihr Erivo wird betriebsbereit mit allen serienmäßig zugehörigen Betriebskomponenten und dem eventuell mitbestellten, optional erhältlichen Zubehör bei Ihnen angeliefert. Mit Anlieferung des Erivo werden Sie von Ihrem Fachhändler in die Bedienung des Sys- tems, sowie in das ggf. mitbestellte Zubehör eingewiesen. Ebenso wird Ihnen diese Gebrauchsanweisung übergeben, welche neben den technischen Informationen auch wichtige Hinweise zum Fahren enthält. -
Seite 10: Reichweite
Setzen Sie den Erivo bei Nichtgebrauch nicht dauerhaft starker Sonneneinstrahlung aus. Dies hätte zur Folge, dass sich der Motor dadurch erwärmt und im Extremfall nicht die volle Leistung abgege- ben werden kann. Auch Kunststoffteile altern schneller unter inten- siver Sonneneinstrahlung. Der Erivo lässt sich im elektromotorischen Betrieb nicht manuell schieben. -
Seite 11: Sicherheits- Und Gefahrenhinweise Zum Fahren Mit Dem Erivo
• Die Sicherheit und das Wohl des Fahrers stehen an erster Stelle. Dazu ist es unbedingt erforderlich die Fahreigenschaften des Erivo ken- nen zu lernen. Ihr Fachhändler oder die Alber Bezirksleiter unterstützen Sie hierbei während einer kostenlosen Geräteeinweisung. • Beachten Sie die Informationen, Sicherheits- und Gefahrenhinweise dieser Gebrauchsanweisung. -
Seite 12: Sicherheitshinweise
3.3 Sicherheitshinweise • Das System muss am Bediengerät vor Beginn von Arbeiten am Rollstuhl ausgeschaltet werden. • Aus Gründen der Sicherheit sollten Sie keinen Halt an Steigungen und Gefällen vornehmen, um ein unbeabsichtigtes Wegrollen des Roll- stuhls zu vermeiden. • Im (unwahrscheinlichen) Fall einer Überhitzung oder eines Brands des Akku-Packs darf dieser unter keinen Umständen mit Wasser oder sonstigen Flüssigkeiten in Kontakt kommen. -
Seite 13: Spezielle Sicherheitshinweise Zum Fahren An Steigungen, Gefällen Und Rampne
Nach der Fahrt mit dem Erivo beachten: • Schalten Sie den Erivo bei Nichtgebrauch unverzüglich ab, um die versehentliche Auslösung eines Fahrimpulses durch Kontakt mit dem Joystick, sowie eine Selbstentladung des Akku-Packs zu vermeiden. • Laden Sie den Akku-Pack Ihres Erivo möglichst nach jeder Fahrt wieder auf. 3.4 Spezielle Sicherheitshinweise zum Fahren an Steigungen, Gefällen und Rampen Um eine maximale Stabilität des Rollstuhls und damit eine maximale Sicherheit des Fahrers zu erreichen, empfehlen wir folgende Sitzhal- tungen bei einer Fahrt:... - Seite 14 Das Fahren sogenannter „Wheelies“ (vom Erivo abgebaute Kippstützen, Erivo Räder auf dem Boden, Vorderräder (Castoren) des Rollstuhls frei in der Luft hängend) ist nicht erlaubt. Die Alber GmbH lehnt jegliche Haftung für Unfäl- le ab, welche sich aufgrund dieser Fahrweise ereignen.
-
Seite 15: Elektromagnetische Interferenzen (Emi)
3.7 Elektromagnetische Interferenzen (EMI) Jedes Gerät mit elektrischen Bauteilen kann Störungen verursachen und dadurch störend auf die Betriebsfähigkeit anderer Geräte einwir- ken. Der Betrieb Ihres Erivo kann deshalb durch Radio- und Fernsehsender, Amateurfunksendern, Funkgeräte und Mobiltelefonen gestört werden. Im Extremfall könnte dies dazu führen, dass der Erivo seine Bremsen löst und sich von selbst bewegt. Zudem kann das Steuerungs- system des Erivo dauerhaft beschädigt werden. -
Seite 16: Akku-Pack
Für Schäden, die aufgrund der Nichtbeachtung der allgemeinen Hinweise und Sicherheits- hinweise entstehen, übernimmt die Alber GmbH keine Haftung. Verwenden Sie ausschließlich den dem Erivo beiliegenden, bzw. einen von Alber gelieferten Akku-Pack. Bei Verwendung von Fremd- fabrikaten erlöschen Gewähr- bzw. Garantieleistungen. Ebenso wird für Schäden keine Haftung übernommen. -
Seite 17: Laden Des Akku-Packs Am Bediengerät
Adapter [24] mit dem Ladestecker [23] aus der Ladebuchse [20] und schwenken Sie die Abdeckung [31] über die Ladebuchse . Zum Laden des Akku-Packs darf ausschließlich ein von Alber gelie- fertes Ladegerät verwendet werden. Ein anderes Ladegerät darf keinesfalls verwendet werden! -
Seite 18: Kapazitätsanzeige
• Verwenden Sie zum Laden des Akku-Packs ausschließlich das mitgelieferte Ladegerät. Der Ladevorgang wird automatisch beendet, sobald der Akku-Pack aufgeladen ist. Ein Überladen ist daher ausgeschlossen. • Verwenden Sie zum Laden niemals ein anderes, nicht von Alber stammendes Ladegerät. • Laden Sie mit dem Ladegerät keine anderen Akkus; laden Sie ausschließlich den Akku-Pack des Erivo. -
Seite 19: Sicherheitshinweise Zum Akku-Pack
• Benutzen oder zerlegen Sie das Ladegerät niemals, wenn es einen harten Schlag erlitten hat, fallen gelassen, oder anderweitig beschä- digt wurde. Bringen Sie das beschädigte Ladegerät zu einem von Alber autorisierten Sanitätsfachhändler zur Reparatur. • Das Ladegerät darf nicht von kleinen Kindern benutzt werden. -
Seite 20: Lagerung Des Akku-Packs
Erivo auf allen von Ihnen gebuchten Flügen in Verbindung. Letztlich liegt es im Ermessen des Piloten den Erivo mit an Bord zu nehmen, oder dessen Transport abzulehnen. Auf diese Entscheidung können weder die Alber GmbH noch ihr Sanitätsfachhändler Ein- fluss nehmen. -
Seite 21: Bediengerät
5. Bediengerät 5.1 Einschalten des Systems Wurden die beiden Antriebsräder, wie in Kapitel 2.1 beschrieben, korrekt in den elektro- motorischen Betrieb geschaltet, können Sie das System mit dem Bediengerät einschalten. Berühren Sie während des Einschaltens keinesfalls den Joystick [16]. Ist dies der Fall, erhalten sie eine Fehlermeldung. -
Seite 22: Warnsignal
5.4 Warnsignal Durch Drücken des Tasters [17] ertönt am Bediengerät ein Warnsignal. 5.5 Begrenzung der Geschwindigkeit Die minimale Geschwindigkeit Ihres Erivo beträgt 1,95 km/h, welche sich in einzelnen Stufen und bei maximaler Auslenkung des Joysticks [16] auf eine Höchstgeschwindigkeit von 6 km/h steigern lässt. Für verschiedene Fahrsituationen, beispielsweise in Innenbereichen, kann die zu errei- chende Höchstgeschwindigkeit individuell begrenzt werden. -
Seite 23: 6. Warn- Und Fehlermeldungen
6. Warn- und Fehlermeldungen 6.1 Fehleranzeige am Ein/Aus Taster [18] Tritt beim Einschalten ein Fehler auf, leuchten die LEDs der LED-Anzeige [19] von rechts nach links laufend einzeln nacheinander auf. Der aufgetretene Fehler wird durch den Ein/Aus Taster [18] angezeigt, welcher in roter Farbe blinkt. Die Anzahl der aufeinander folgenden Blinksignale bedeuten: Anzahl der Fehler... -
Seite 24: 7. Automatische Selbstabschaltung
7. Automatische Selbstabschaltung 7.1 Selbstabschaltung aufgrund interner Fehler Bei einer Fehlfunktion des Systems oder eine Überlastung des Stromkreises (beispielswei- se hervorgerufen durch Fahrten mit hoher Belastung an Steigungen) schaltet sich der Eri- vo automatisch ab. Um ihn wieder in Betrieb nehmen zu können müssen Sie das System neu aktivieren. -
Seite 25: Falten Des Rollstuhls
11. Transport 11.1 Falten des Rollstuhls Für Transportzwecke kann Ihr Erivo, am besten durch eine Begleitperson, gefaltet werden. Der Akku-Pack kann hierbei entnommen werden oder im Rollstuhl verbleiben. • Stellen Sie den Erivo auf einem ebenen Untergrund, keinesfalls an einem abschüssigen Gelände ab. -
Seite 26: Sicherheitshinweise Zum Verladen Des Rollstuhls
11.3 Sicherheitshinweise zum Verladen des Rollstuhls 11.3.1 Verladen ohne Rampe bzw. Hebebühne im gefalteten Zustand • Verladen Sie den Erivo im gefalteten Zustand mit Hilfe einer Begleitperson. • Schalten Sie den Erivo ab (siehe Kapitel 5.2). • Entnehmen Sie den Akku-Pack (siehe Kapitel 4.1) um ein ungewolltes Einschalten des Erivo zu verhindern •... -
Seite 27: Einlagerung
Reinigen Sie den Akku-Pack ausschließlich mit feuchten (nicht nassen!) Tüchern. Keinesfalls darf Flüssigkeit in den Akku-Pack gelangen (Brandgefahr!). Die Alber GmbH lehnt jegliche Haftung für Schäden oder Folgeschäden ab, die durch eingedrungenes Wasser verursacht werden. Ebenso fallen derartige Fälle nicht unter den Gewährleistungsanspruch. -
Seite 28: Wiedereinsatz
Bitte informieren Sie sich über die in Ihrem Land gültige Gesetzgebung bezüglich der Entsorgung, da die WEEE Richtline (Directive) nicht in allen europäischen Staaten für dieses Produkt Anwendung findet. Alternativ wird der Erivo auch von Alber oder den Alber Fachhändlern zur fachgerechten und umweltschonenden Entsorgung zurückgenommen. -
Seite 29: 15. Gewährleistung, Garantie Und Haftung
15. Gewährleistung, Garantie und Haftung 15.1 Mängelgewährleistung Alber gewährleistet, dass der Erivo zum Zeitpunkt der Übergabe frei von Mängeln ist. Diese Gewährleistungsansprüche verjähren 24 Monate nach der Auslieferung des Erivo. 15.2 Haltbarkeitsgarantie Alber leistet auf den Erivo eine 24-monatige Haltbarkeitsgarantie. -
Seite 30: 17. Technische Daten
17. Technische Daten Reichweite (1): bis 15 km mit Standard Akku-Pack 11 Ah (Anwendungsklasse A nach EN 12184) über 25 km mit optional erhältlichem Akku 30,1 Ah (Anwendungsklasse B nach EN 12184) Nenn-Steigung: bis 6° (10,5%) Geschwindigkeit: 1,95 - 6 km/h Die länderspezifischen Straßenverkehrsgesetze sind zu beachten! Motor Nennleistung: 250 W... - Seite 31 Blockdiagramm Akku-Pack Interface Bediengerät Ladegerät Begleitsteuerung Motor links Motor rechts Der Erivo erfüllt alle anwendbaren Kapitel der EN 12184 für Elektrorollstühle, wie auch die relevanten normativen Verwei- sungen dieser Norm, insbesondere die ISO 7176-14 und EN 1021-2 (oder äquivalent ISO 8191-2) und entspricht damit der EU Medizinprodukteverordnung 2017/745 (MDR) und ist gemäß...
- Seite 32 Betriebsmodus Einstellen des Betriebsmodus mit dem Hebel [10]. N= Schiebebetrieb D= Elektromotorischer Betrieb Motordaten Das Etikett befindet sich auf beiden Motoren und informiert Sie über deren technische Daten. Warnung Das Etikett befindet sich auf dem Akku-Pack und enthält Warnhinweise zu dessen Handhabung. Daten der Akku-Packs Das Etikett befindet sich auf der Oberseite des Akku-Packs und informiert über dessen technische Daten.
-
Seite 33: Anhang
Anhang A - Inspektionsprüfungen Überprüfen Sie vor jeder Fahrt mit dem Erivo dessen Funktionalität. Treten hierbei Fehlfunktionen auf, wenden Sie sich bitte an Ihren auto- risierten Fachhändler. Prüfpunkt Prüfschritt Abhilfe bei Fehlfunktion Bediengerät Prüfen Sie, ob die LED-Anzeige [19] nach dem Einschalten Ist der Akku aufgeladen und eingelegt? leuchtet. - Seite 34 Prüfpunkt Prüfschritt Abhilfe bei Fehlfunktion Kabel Führen Sie eine Sichtprüfung der Kabelbäume der Steue- Kontaktieren Sie Ihren Fachhändler, wenn ein Problem rung durch. Vergewissern Sie sich, dass sie nicht ausge- mit einem der Kabelbäume auftritt. franst oder durchgeschnitten sind und dass keine Drähte freiliegen.
-
Seite 35: B - Invacare Vertreter Und Händler
B - INVACARE Vertreter und Händler Belgium & Luxemburg: Danmark: Deutschland: Eastern Europe, Middle East & CIS: Invacare nv Invacare A/S Sdr. Alber GmbH Autobaan 22 Ringvej 37 Vor dem Weißen Stein 14 Invacare EU Export B-8210 Loppem DK-2605 Brøndby D-72461 Albstadt...
