BROTJE LS-U C BOB Montageanleitung Seite 8

de
4 Installation
4.3 Installation des Speicherladesets
4.3.1 Anschlussplan

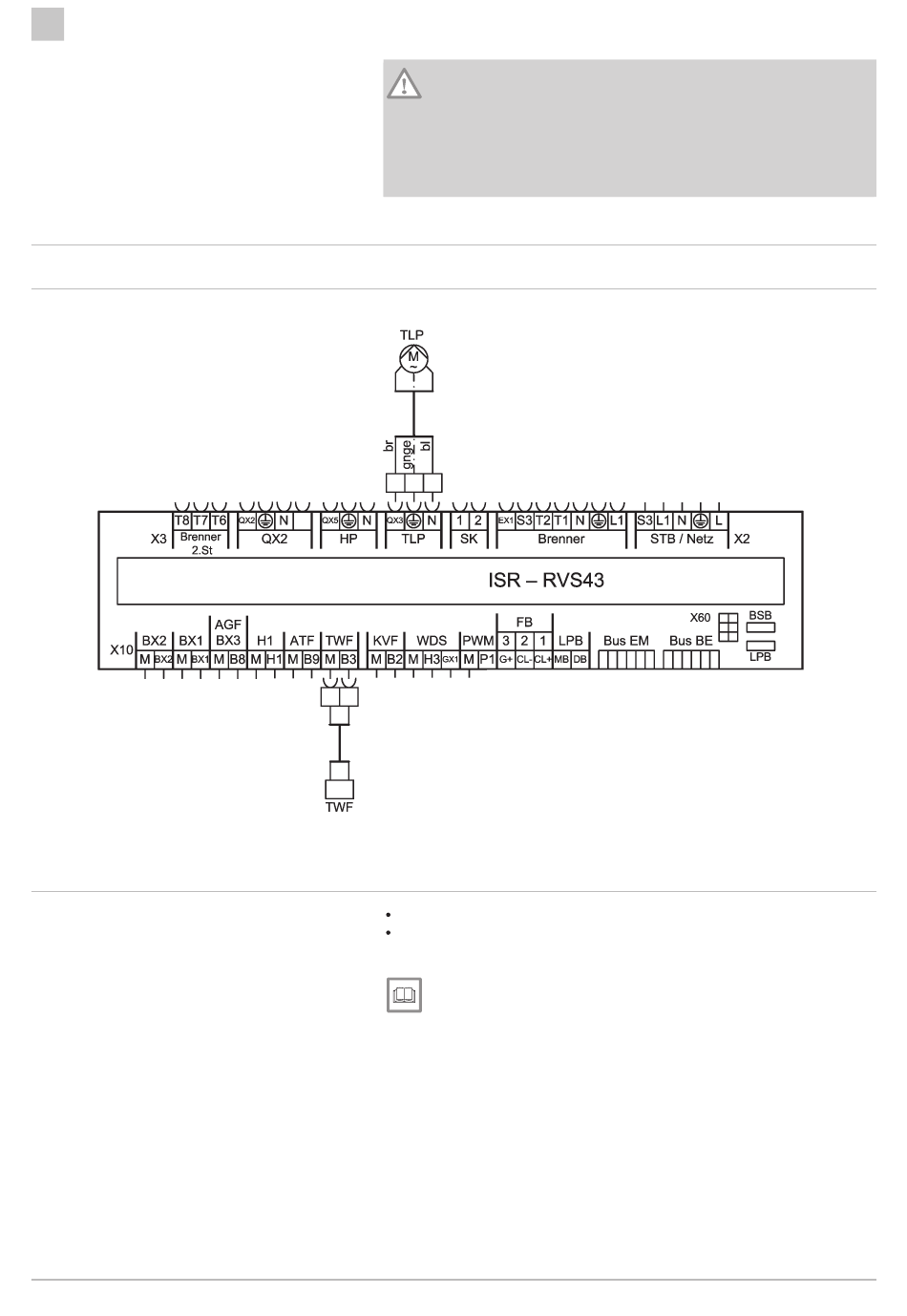

Abb.6 Anschlussplan
TLP Trinkwasserladepumpe
4.3.2 Speicherfühler anschließen
8
Vorsicht!
Alle Leitungen müssen innerhalb der Kesselverkleidung in den
vorgesehenen Kabelschellen verlegt und in den vorhandenen
Zugentlastungen des Schaltfeldes festgesetzt werden. Bei
bodenstehenden Kesseln müssen die Leitungen außerdem in den
Zugentlastungen an der Rückseite des Kessels festgesetzt
werden.
TWF Trinkwasserfühler
Speicherfühler von innen nach außen zum Speicher führen
Leitung des Speicherfühlers gemäß Anschlussplan am Anschluss TWF
des Kesselreglers ISR RVS anschließen
Verweis:
Installationshandbuch des Öl-Brennwertkessels ist zu
Das
beachten!
RA-0001019
7782413 - 03 - 23092022
