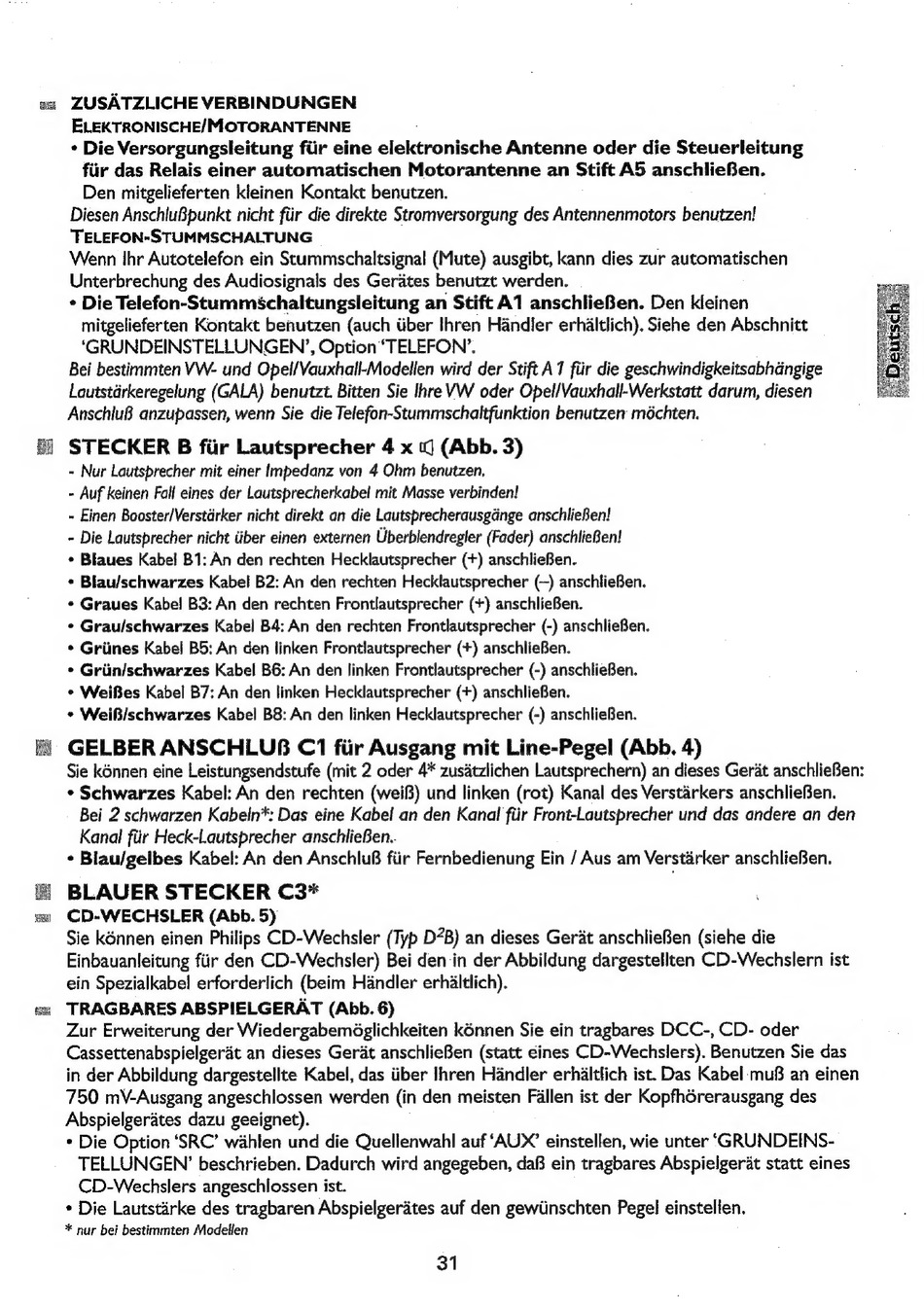

se ZUSATZLICHE VERBINDUNGEN
ELEKTRONISCHE/MOTORANTENNE
* Die Versorgungsleitung fiir eine elektronische Antenne oder die Steuerleitung
fiir das Relais einer automatischen Motorantenne an Stift A5 anschlieBen.
Den mitgelieferten kleinen Kontakt benutzen.
Diesen AnschluBpunkt nicht fiir die direkte Stromversorgung des Antennenmotors benutzen!
TELEFON-STUMMSCHALTUNG
Wenn lhr Autotelefon ein Stummschaltsignal (Mute) ausgibt, kann dies zur automatischen
Unterbrechung des Audiosignals des Gerates benutzt werden.
* Die Telefon-Stummichaltungsleitung an Stift A1 anschlieBen. Den kleinen
mitgelieferten Kontakt benutzen (auch tiber Ihren Handler erhiltlich). Siehe den Abschnitt
'GRUNDEINSTELLUNGEN', Option 'TELEFON'.
Bei bestimmten VW- und Opel/Vauxhall-Modellen wird der Stift A1 ftir die geschwindigkeitsabhangige
Lautstdrkeregelung (GALA) benutzt. Bitten Sie Ihre VW oder Opel/Vauxhall-Werkstatt darum, diesen
AnschluB anzupassen, wenn Sie die Telefon-Stummschaltfunktion benutzen méchten.
STECKER B fir Lautsprecher 4 x ( (Abb. 3)
- Nur Lautsprecher mit einer Impedanz von 4 Ohm benutzen.
~ Auf keinen Fall eines der Lautsprecherkabel mit Masse verbinden!
- Einen Booster/Verstdrker nicht direkt an die Lautsprecherausgdnge anschlieBen!
- Die Lautsprecher nicht ber einen externen Uberblendregler (Fader) anschlieBen!
¢ Blaues Kabel B1: An den rechten Hecklautsprecher (+) anschlieBen.
* Blau/schwarzes Kabel B2: An den rechten Hecklautsprecher (—) anschlieBen.
* Graues Kabel B3: An den rechten Frontlautsprecher (+) anschlieBen.
* Grau/schwarzes Kabel B4: An den rechten Frontlautsprecher (-) anschlieBen.
* Griines Kabel B5: An den linken Frontlautsprecher (+) anschlieBen.
* Griin/schwarzes Kabel B6: An den linken Frontlautsprecher (-) anschlieBen.
* Weifes Kabel B7: An den linken Hecklautsprecher (+) anschlieBen.
* WeiB/schwarzes Kabel B8: An den linken Hecklautsprecher (-) anschlieBen.
& GELBER ANSCHLUB C1 fiir Ausgang mit Line-Pegel (Abb. 4)
Sie kénnen eine Leistungsendstufe (mit 2 oder 4* zusatzlichen Lautsprechern) an dieses Gerat anschlieBen:
* Schwarzes Kabel: An den rechten (weif3) und linken (rot) Kanal des Verstarkers anschlieBen.
Bei 2 schwarzen Kabeln*: Das eine Kabel an den Kanal fiir Front-Lautsprecher und das andere an den
Kanal fiir Heck-Lautsprecher anschlieBen..
* Blau/gelbes Kabel: An den AnschluB fiir Fernbedienung Ein / Aus am Verstarker anschlieBen.
S2 BLAUER STECKER C3*
ee CD-WECHSLER (Abb. 5)
Sie k6nnen einen Philips CD-Wechsler (Typ DB) an dieses Gerat anschlieBen (siehe die
Einbauanleitung fiir den CD-Wechsler) Bei den in der Abbildung dargestellten CD-Wechslern ist
ein Spezialkabel erforderlich (beim Handler erhaltlich).
ua 'TRAGBARES ABSPIELGERAT (Abb. 6)
Zur Erweiterung der Wiedergabemdglichkeiten kénnen Sie ein tragbares DCC-, CD- oder
Cassettenabspielgerat an dieses Gerat anschlieBen (statt eines CD-Wechslers). Benutzen Sie das
in der Abbildung dargestellte Kabel, das iiber Ihren Handler erhiltlich ist. Das Kabel mu8 an einen
750 mV-Ausgang angeschlossen werden (in den meisten Fallen ist der Kopfh6rerausgang des
Abspielgerates dazu geeignet).
* Die Option 'SRC' wahlen und die Quellenwahl auf 'AU' einstellen, wie unter '"GRUNDEINS-
TELLUNGEN' beschrieben. Dadurch wird angegeben, daB ein tragbares Abspielgerat statt eines
CD-Wechslers angeschlossen ist.
* Die Lautstirke des tragbaren Abspielgerates auf den gewiinschten Pegel einstellen.
* nur bei bestimmten Modellen
31
