7. Installation des Abflusssattels

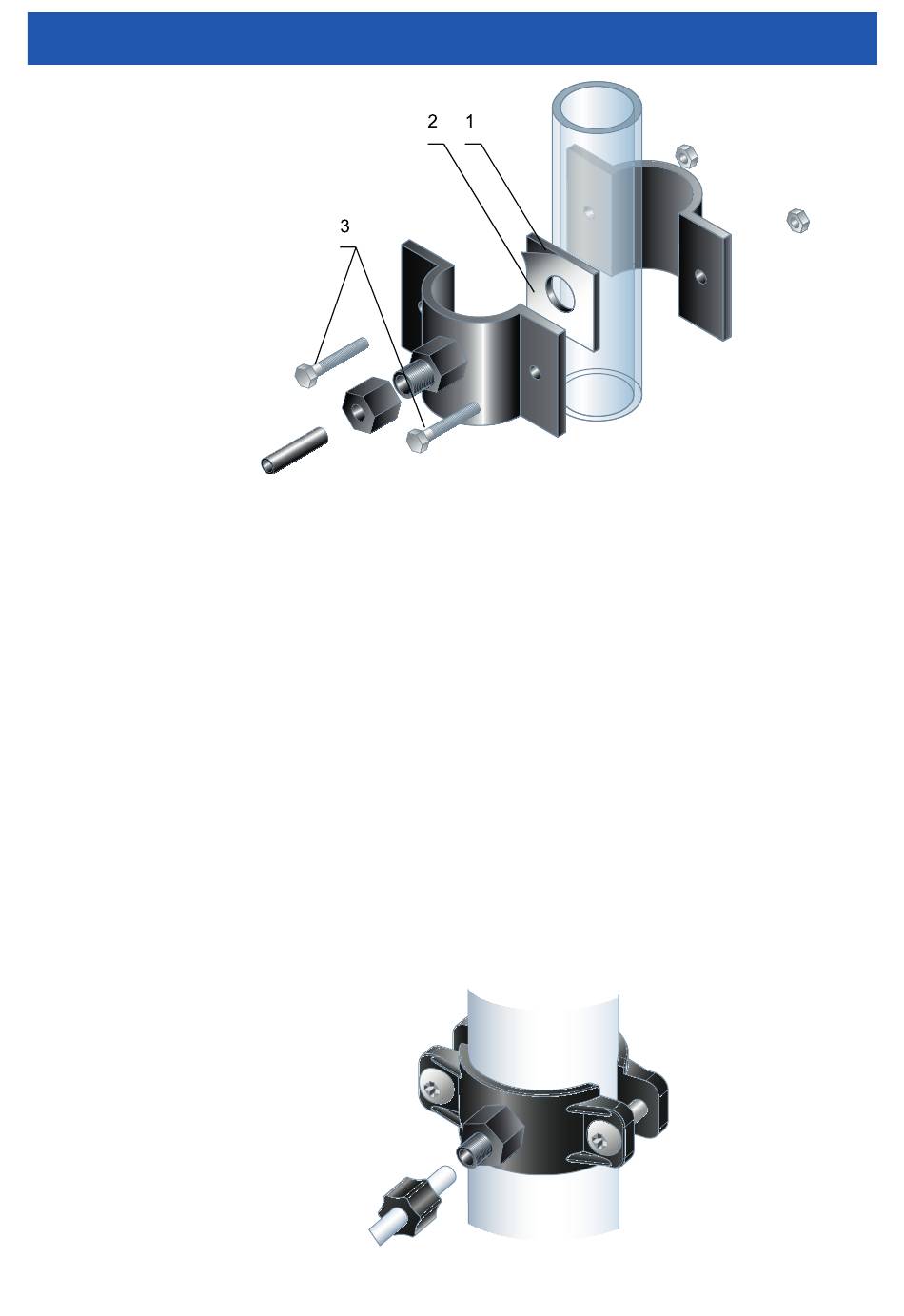

Abbildung 9
Komponenten
des Abflusssattels
Der Ablaufsattel wird am besten vor dem Siphon oder dem Krümmer auf dem Ab-
fluss des Waschbeckens installiert (bei den meisten Abflussrohren hat der Ablauf-
sattel einen Durchmesser von ca. 40 mm).
1� Legen Sie den Teil der Manschette mit dem Fitting an das Rohr an, um die optimale
Position der Manschette und des Rohrlochs zu bestimmen�
2� Bohren Sie ein 7-mm-Loch an der geplanten Stelle des Rohrs in die Rohrleitung�
3� Den ausgeschnittenen Kreis von der Dichtung (1) entfernen�
4� Entfernen Sie das Schutzband (2) von der Dichtung (1)� Legen Sie die Dichtung (1) auf
die Innenseite der Manschette, so dass das Loch in der Dichtung auf das Loch im Man-
schettenanschluss trifft�
5� Die Manschette auf das Rohr montieren, wobei das Loch im Fitting sorgfältig mit dem
gebohrten Loch auszurichten ist; die Schrauben (3) anziehen� Die Schrauben müssen
gleichmäßig angezogen werden, so dass die beiden Teile der Manschette parallel zu-
einander liegen�
6� Die Kunststoffmutter auf das JG-Abflussrohr (1/4", schwarz) aufsetzen, so dass das
Rohr auf der anderen Seite der Mutter um 20 mm herausragt (siehe Abbildung 9b)� Um
Wassergeräusche im Abflusssattel zu vermeiden, schieben Sie den JG-Schlauch tiefer
in das Rohr�
Abbildung 10
Einbau des Abflusssattels
12
Aquaphor RO-101S-EU, RO-102-EU
