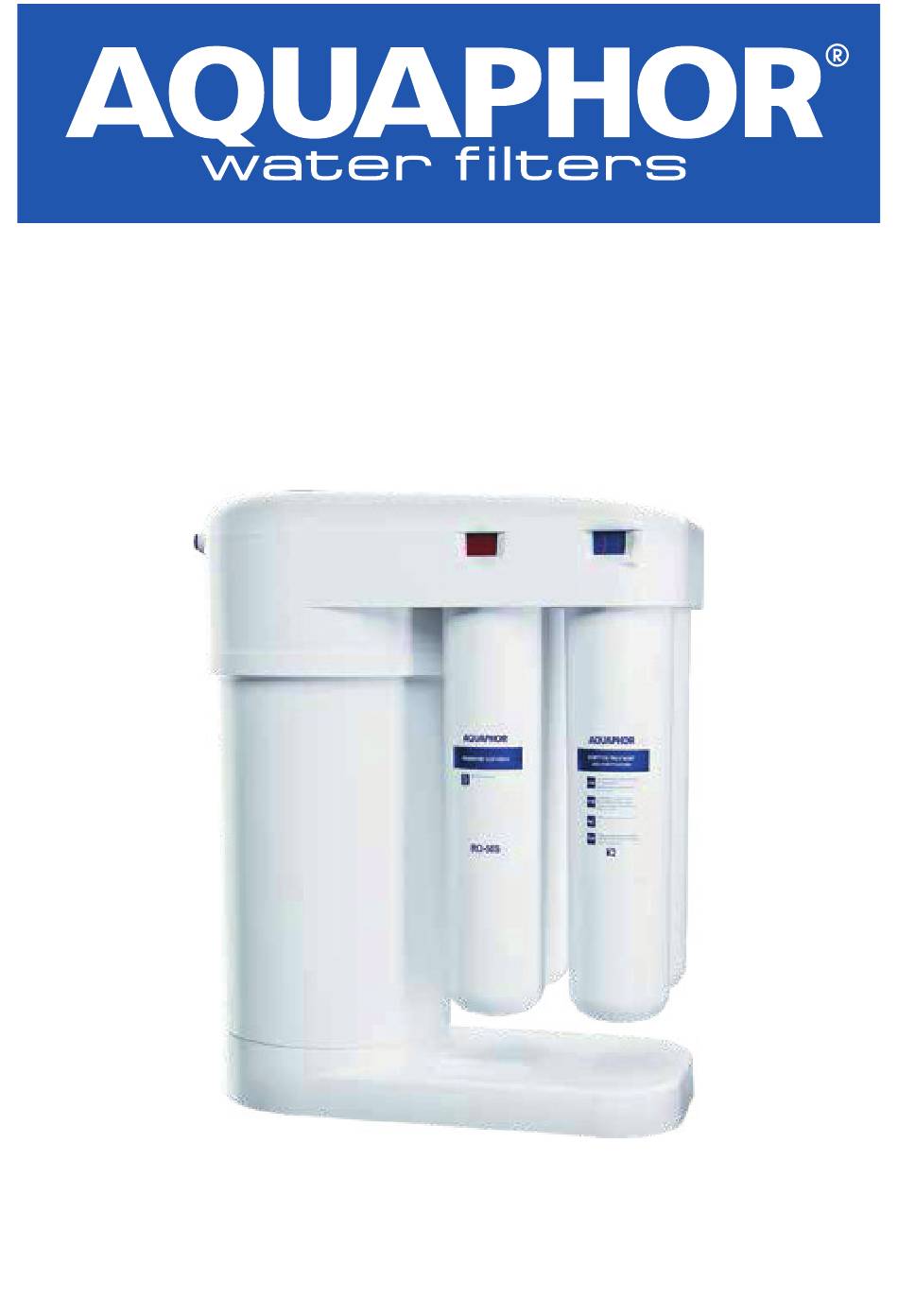

- Seite 1 AQUAPHOR RO-101S-EU, RO-102-EU (im Folgenden einfach RO genannt) Umkehrosmose-System Nutzer-Handbuch Aquaphor RO-101S-EU, RO-102-EU...
- Seite 2 Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie mit der Installation fortfahren. Die Nichtbeachtung der beigefügten Anweisungen oder Betriebsparameter kann zum Ausfall des Produkts und zu möglichen Sachschäden führen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Aquaphor RO-101S-EU, RO-102-EU...
- Seite 3 Vielen Dank, dass Sie sich für dieses Aquaphor RO-System entschieden haben� Bei ord- nungsgemäßer Installation und Wartung wird Ihnen dieses System Trinkwasser von höchs- ter Qualität liefern� Die im Aquaphor RO verwendete Technologie reichert das gefilterte Wasser mit Mineralien in kontrollierten Mengen an�...
- Seite 4 Außerdem werden Kupferrohre durch das Wasser angegriffen� Beachten Sie unbedingt alle staatlichen oder örtlichen Vorschriften� Vorsicht! Die Umkehrosmoseanlage ist nur für den Anschluss an kaltes Wasser vorgese- hen� Lassen Sie niemals warmes oder heißes Wasser durch Ihr Gerät laufen� Aquaphor RO-101S-EU, RO-102-EU...
- Seite 5 6. Wasserhahn (9) 1 Satz 7. Servicekappe für Filterpatrone K5 (für Aquaphor 101S, 102S); K1 (für Aquaphor 101S-EU, 102S-EU), K2, K7M (für Aquaphor RO-101S, Aquaphor RO-102S), K7BM (for Aquaphor RO-101S-EU, Aquaphor RO-102S-EU) (K7) (10a) 3 St� Membranpatrone (10b) 1 St�...
- Seite 6 Ein integraler Bestandteil des RO-Gehäuses ist der Vorratstank für auf- bereitetes Wasser (6)� Das aufbereitete Wasser wird nach dem Verlassen der Membranpatrone in den Speicher- tank geleitet� Dieser Vorratstank gewährleistet, dass immer die erforderliche Menge an gefiltertem Wasser zur Verfügung steht� Aquaphor RO-101S-EU, RO-102-EU...
- Seite 7 K2 (2)� Der Wasseraufbereitungsblock entfernt alle Verunreinigungen, die die Membran- patrone beschädigen können, wie Eisenhydroxid und Aktivchlor� (siehe Seite 22 (1)) Der Umkehrosmose-Membranblock (3) enthält die Membranpatrone Aquaphor RO-50S (für RO-101S) oder RO-100S (für RO-102S) und reinigt das Wasser, indem es organische Verbindungen, anorganische Verbindungen und Salze entfernt und das Wasser enthärtet�...
- Seite 8 Waschmaschinen, oder zumindest isoliert von solchen Wärmequellen� Abbildung 4 RO-Installationsschema Sauberes RO-101 Gehäuse Wasser Wasserhahn Abfließendes Wasser Schwarzer JG-Schlauch 1/4" Eingehendes Leitungswasser Roter JG-Schlauch 3/8" Kaltwasser- Zufluss Abfluss-Sattel Behandeltes Wasser Blauer JG-Schlauch 1/4" Durchflussrichtung Anschlussknoten, Absperr- des Wassers ventil in geöffneter Stellung Aquaphor RO-101S-EU, RO-102-EU...
- Seite 9 Sie sich, dass die Verbindung vollständig dicht ist, indem Sie Wasser in die Kaltwasserleitung einspeisen� JG-Rohr anschließen (zum korrekten Anschluss der JG-Rohre die nachstehenden An- weisungen befolgen)� ACHTUNG! Vergewissern Sie sich, dass der Dichtungs-O-Ring korrekt an seinem Platz liegt und nicht beschädigt ist� Aquaphor RO-101S-EU, RO-102-EU...
- Seite 10 Ziehen Sie den Sicherungsbügel (2) vom Kunststoffstopfen (1) ab und ziehen Sie dann das Rohr (3) durch Druck auf die Stirnseite des Stutzens heraus� Verwenden Sie dazu den Schlüssel (4), der dem Wasserfilterset beiliegt, um den Schlauch zu lösen� Abbildung 7 Trennen der JG-Rohre Aquaphor RO-101S-EU, RO-102-EU...
- Seite 11 ∅ 12 mm räusch erzeugen, was kein Fehler im Sys- tem ist� Der Wasserhahn muss bei der Entnahme von sauberem Wasser vollständig geöffnet sein, da sonst Geräusche auftreten können, die nicht auf eine Fehlfunktion des Wasser- aufbereiters zurückzuführen sind� Aquaphor RO-101S-EU, RO-102-EU...
- Seite 12 6� Die Kunststoffmutter auf das JG-Abflussrohr (1/4", schwarz) aufsetzen, so dass das Rohr auf der anderen Seite der Mutter um 20 mm herausragt (siehe Abbildung 9b)� Um Wassergeräusche im Abflusssattel zu vermeiden, schieben Sie den JG-Schlauch tiefer in das Rohr� Abbildung 10 Einbau des Abflusssattels Aquaphor RO-101S-EU, RO-102-EU...
- Seite 13 Lassen Sie den Reinwasserhahn 10 Minuten lang geöffnet� Das Geräusch beim Spülen der Filterpatronen ist kein Defekt� Schließen Sie den Reinwasserhahn� Positionen der RO-Patronen in Vorbereitung auf den Betrieb Positionen (Abb. 3) Patronentyp K5 / K1 für EU Servicekappe 10b Servicekappe 10a Aquaphor RO-101S-EU, RO-102-EU...
- Seite 14 * Abhängig von den Lager-, Transport- und Betriebsbedingungen kann die vollständige Spülung der Membran- patrone bis zu 24 Stunden dauern� Positionen der RO-Patronen in Vorbereitung auf den Betrieb Positionen (Abb. 3) Patronentyp K5 / K1 für EU RO50S / RO100S K7M / K7MB Aquaphor RO-101S-EU, RO-102-EU...
- Seite 15 10� Tauschen Sie die Positionen von K5- / K1- und K2-Patrone� 11� Stellen Sie das Absperrventil am Anschlussknoten in die offene Position und schließen Sie den Wasserhahn� 12� Stellen Sie sicher, dass die RO-Anschlüsse dicht sind� Abbildung 13 Einbau des Wartungsstopfens der Membranpatrone Aquaphor RO-101S-EU, RO-102-EU...
- Seite 16 Anschlusseinheit und überprüfen Sie den korrekten Einbau der Patro- nen. * Die Patrone ist nicht im Lieferumfang des Wasserfiltersets enthalten und wird separat verkauft� ** Je nach Lager-, Transport- und Betriebsbedingungen kann die vollständige Spülung der Membranpatrone bis zu 24 Stunden dauern� Aquaphor RO-101S-EU, RO-102-EU...
- Seite 17 Filterpatronen Empfohlener Austausch (Monate) Filterpatrone K5 / K1 (1) Filterpatrone K2 (2) Membranpatrone Aquaphor RO-50S (3) Mineralisierungspatronen K7M / K7BM (4) Nach dem Kauf können die Patronen drei Jahre lang ab dem Herstellungsdatum gelagert werden� 12. Empfohlene Filterwartung Die Häufigkeit, mit der die Filter- und Membranpatronen ausgetauscht werden sollten, hängt von der Qualität Ihres Leitungswassers ab�...
- Seite 18 13. Garantie Die in dieser Anleitung beschriebenen Installations-, Betriebs-, Lager- und Transportvorschriften müssen ein ge- hal ten werden� Der Hersteller übernimmt keine Verantwortung für den Betrieb des Aquaphor RO und mögliche Folgen, falls: – RO oder Komponenten sichtbare mechanische, thermische oder chemische Schäden aufweisen –...
- Seite 19 Wenn das Wasser langsamer als 50 ml/min fließt, muss die Membran ersetzt werden� Drehen Sie das Absperrventil ab und öffnen Sie es jedes Mal, wenn Sie eine Kartusche austauschen� Wenn Sie andere Fehler feststellen, wenden Sie sich bitte an unseren Kundendienst� Aquaphor RO-101S-EU, RO-102-EU...
- Seite 20 Hersteller EE AQUAPHOR International OÜ L� Tolstoi 2A, Sillamäe, Estland, 40231 www�aquaphor�com RU AQUAPHOR Corp. division of ELECTROPHOR, Inc. Pyonerskaya Str�, 27 lit�A, St�-Petersburg, Russland, 197110 www�aquaphor�ru Standort der Produktionsstätte, Datum der Herstellung und Qualitätskontrolle (TT MM JJJJ): AQUAPHOR RO-101S...
- Seite 21 Die Kartusche wird nach der Carbon-Block-Technologie als superdichtes mikroporöses Fil- termedium mit einem erhöhten Gehalt an mikroporöser Aktivkohle aus Kokosnusskohle. Als Bakterizid enthält die Kartusche clusterförmiges mikrokristallines Silber. Sie hat einen eingebauten Mineralisator, der dem Wasser während der gesamten Lebens- dauer gleichmäßig Kalzium- und Magnesiumsalze zuführt. Aquaphor RO-101S-EU, RO-102-EU...
- Seite 22 Die Hohlfasermembran hält Mikropartikel zurück, die größer als 0,1 Mikrometer sind, und bietet 99,99% Schutz gegen Bakterien*. Sie reichert das Wasser mit nützlichen Mineralien an, um den Geschmack zu verbessern und den Salzhaushalt des Trinkwassers zu korrigieren. Aquaphor RO-101S-EU, RO-102-EU...
