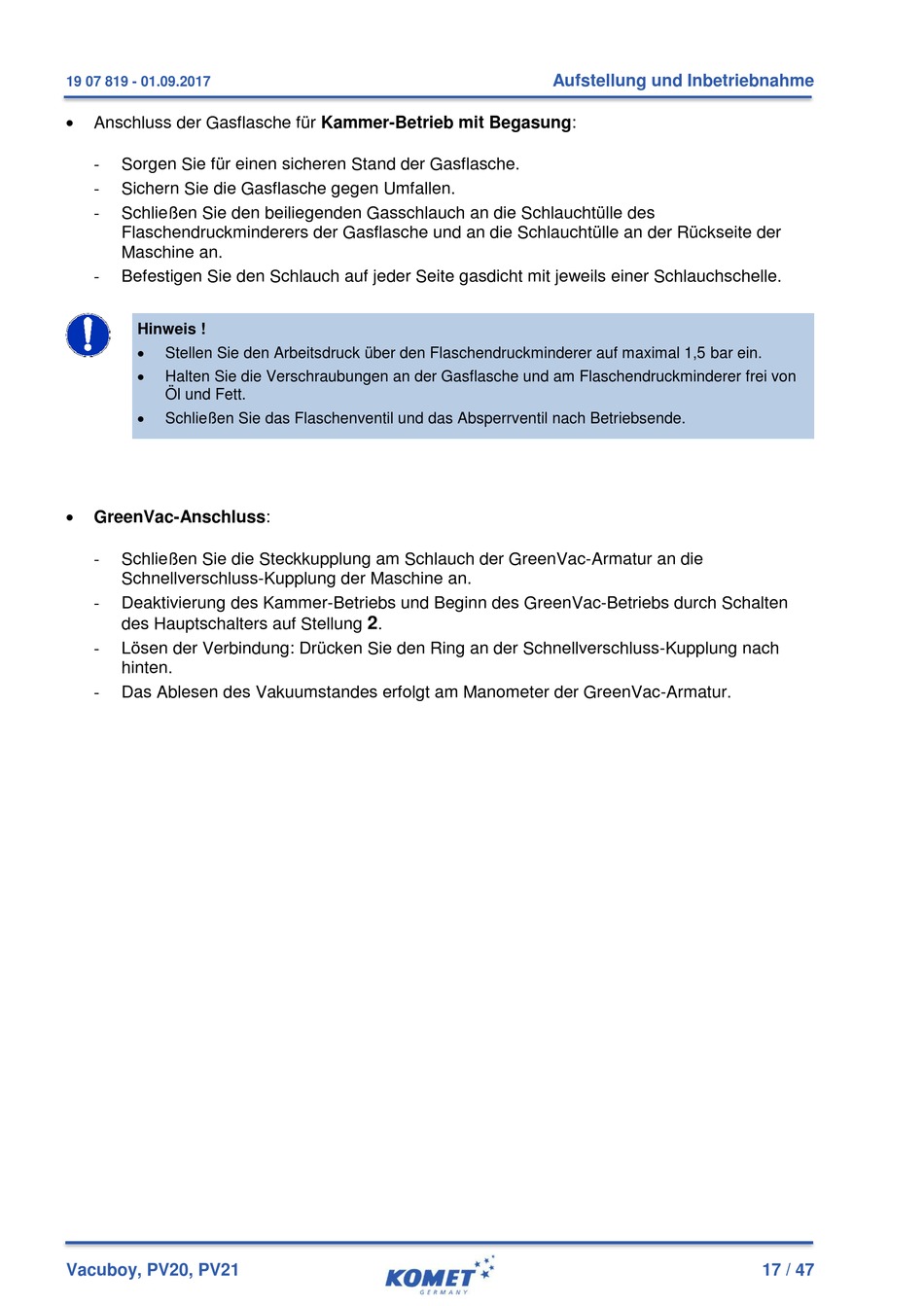

19 07 819 - 01.09.2017
Anschluss der Gasflasche für Kammer-Betrieb mit Begasung:
-
Sorgen Sie für einen sicheren Stand der Gasflasche.
-
Sichern Sie die Gasflasche gegen Umfallen.
-
Schließen Sie den beiliegenden Gasschlauch an die Schlauchtülle des
Flaschendruckminderers der Gasflasche und an die Schlauchtülle an der Rückseite der
Maschine an.
Befestigen Sie den Schlauch auf jeder Seite gasdicht mit jeweils einer Schlauchschelle.
-
Hinweis !
Stellen Sie den Arbeitsdruck über den Flaschendruckminderer auf maximal 1,5 bar ein.
Halten Sie die Verschraubungen an der Gasflasche und am Flaschendruckminderer frei von
Öl und Fett.
Schließen Sie das Flaschenventil und das Absperrventil nach Betriebsende.
GreenVac-Anschluss:
-
Schließen Sie die Steckkupplung am Schlauch der GreenVac-Armatur an die
Schnellverschluss-Kupplung der Maschine an.
-
Deaktivierung des Kammer-Betriebs und Beginn des GreenVac-Betriebs durch Schalten
des Hauptschalters auf Stellung
-
Lösen der Verbindung: Drücken Sie den Ring an der Schnellverschluss-Kupplung nach
hinten.
-
Das Ablesen des Vakuumstandes erfolgt am Manometer der GreenVac-Armatur.
Vacuboy, PV20, PV21
2
.
Aufstellung und Inbetriebnahme
17 / 47
