Wichtige Hinweise
-Bevor Sie mit der Installation des Melders beginnen,
vergewissern Sie sich (mit Spannungsprüfer), ob die 230 Volt
Netzzuleitung Spannungsfrei ist!
-Installationen müssen durch eine Fachperson ausgeführt werden.
-Der Melder ist nur für den Innenbereich geeignet
-Sollten Funktionsstörungen wie Dauerlicht, selbständiges ein- und
Funktion
Der Melder reagiert auf Deplatzierung von Wärme (positive oder
negative gegenüber der Umgebung). Nähert sich eine Person dem
überwachten Bereich, wird die angeschlossene Leuchte automatisch
eingeschaltet. Verlässt sie den Bereich, wird diese nach einer
einstellbaren Zeit (Impulsfunktion 0.7sec. (Pause ca. 20sec. / 60sec.
per FB wählbar), 10 sec bis 12min) wieder ausgeschaltet.
Das angeschlossene Licht wird erst eingeschaltet, wenn die natürliche
Helligkeit den am Gerät eingestellten Wert unterschreitet und wieder
automatisch ausgeschaltet sobald der Helligkeitswert wieder
überschritten wird.
Installation
Die Montagehöhe beträgt 2m bis 4m. Verdrahten Sie den Melder wie
folgt:
Phase / Aussenleiter (L) braun; Neutral-/ Nullleiter (N) blau;
Schaltausgang / Geschaltete Phase / Aussenleiter rot
Optional: Ferneinschaltung (R) schwarz mittels (Zuführung der Phase)
Impulstaster (ohne Glimmlampe verwenden!). Der Melder kann durch
Phasenunterbrechung (Stromzufuhr L) nicht Ferneingeschaltet werden!
Der Melder ist ca. 1 Minute nach dem Anschluss ans Stromnetz
betriebsbereit. Programmieren Sie den Melder danach per P-IR
Handsender.

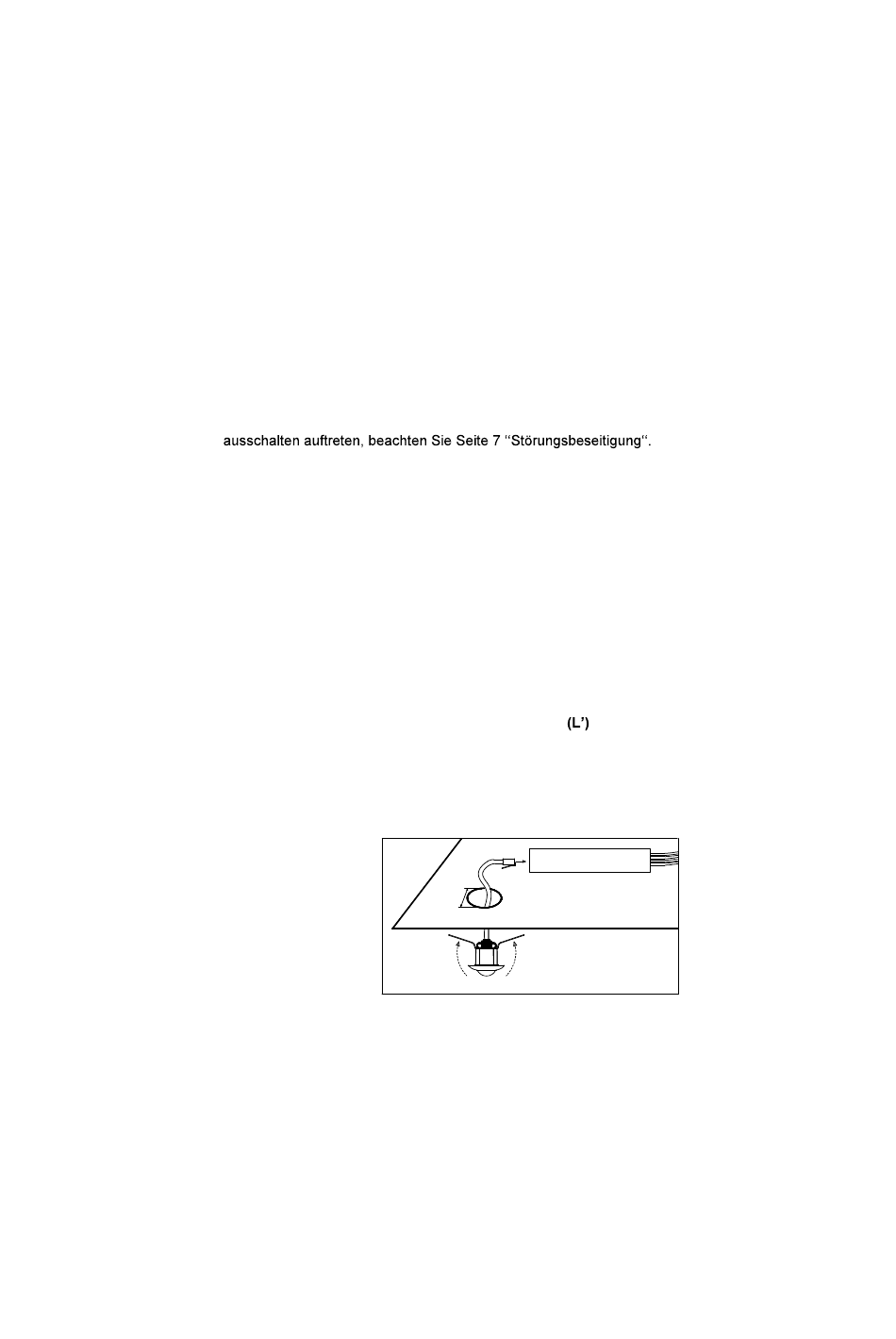

power part
Achten Sie darauf dass
die Anschlusskabel
31~34mm
keinem Zug ausgesetzt
sind, bzw. eine Zugs-
entlastung montiert ist.
sensor
