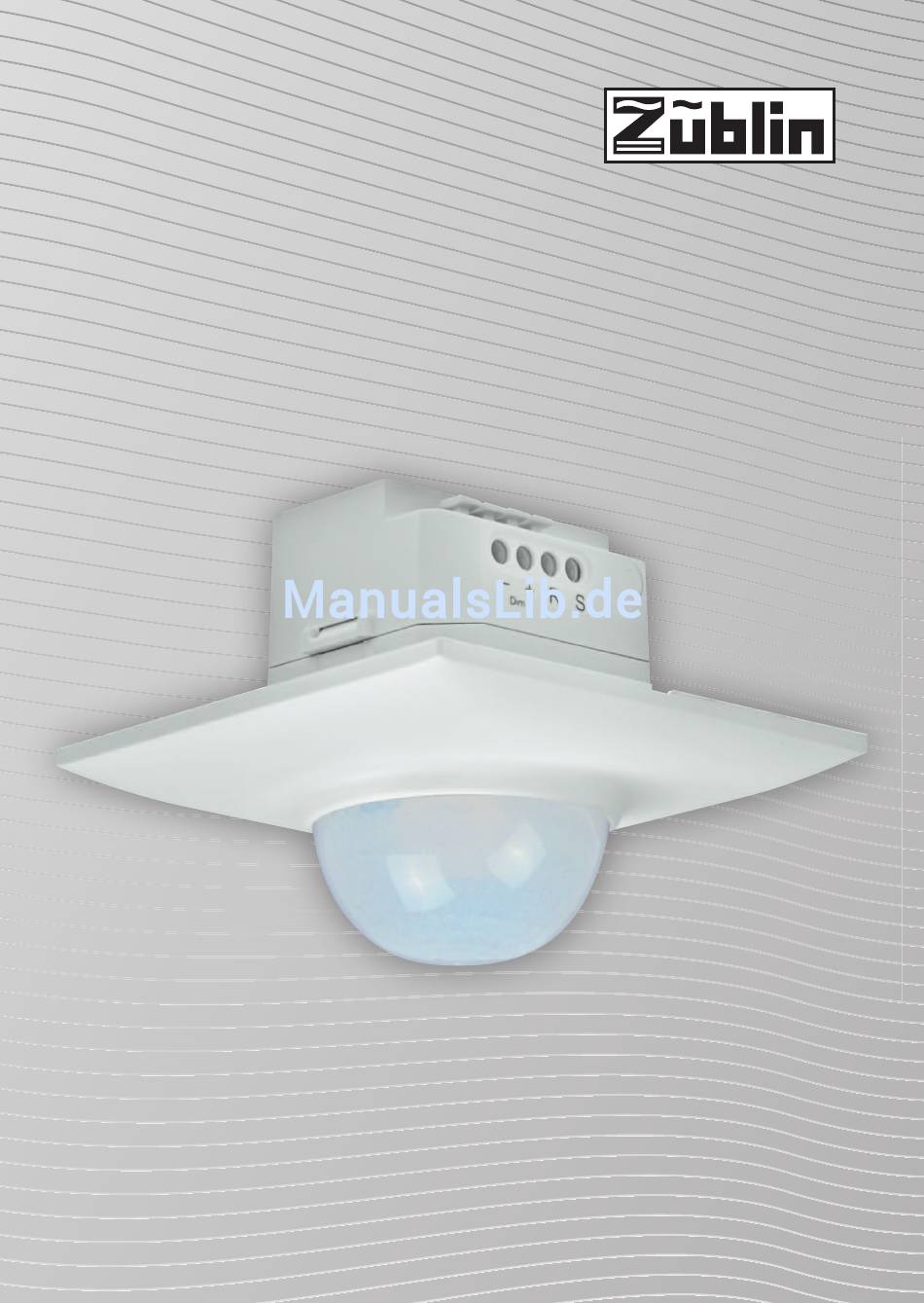

- Seite 1 Swiss Garde 360 Präsenz Dimm / Slave Bedienungsanleitung...
- Seite 2 Swiss Garde Präsenzmelder 360° Dimm für UP Deckenmontage, mit Konstantlichtregelung Eigenschaften: • Der SG360P Dimm besitzt eine Konstantlichtregelung! • 1–10 V Schnittstelle für 50 dimmbare EVGs • Relais Ausgang mit geschalteter Phase L’ • Externer Dimm Taster zum momentanen Verändern der Beleuchtungsstärke (Lux) •...
-
Seite 3: Installation
Wichtige Hinweise • Arbeiten am Stromnetz dürfen nur von Fachpersonen ausgeführt werden. • Die Installation ist gemäss den landesüblichen Normen/Standards auszuführen. • Unterbrechen Sie die 230 V Stromzufuhr jeweils, bevor Sie mit der Installation beginnen! • Die Stromzufuhr des Melders ist stets mit einer Sicherung (250 VAC, 10 A) Typ C, gemäss EN60898-1 als Schutzvorkehrung zu versehen. - Seite 4 Anschlussschema für Standartinstallation 1–10VDC 1–10 VDC SG 360 Dimm Taster SG 360 Dimm Taster 1–10VDC (Option) (Option) L’ L N N L’ L Taster SG 360 Dimm (Option) L’ L N N Installationsvariante 1: Installationsvariante 2: Das EVG erhält im min. 1 V, dadurch Das EVG wird nicht mehr mit Strom leuchtet das Leuchtmittel.
- Seite 5 Master-Gerät: Rückansicht Slave-Gerät: Rückansicht – 5 –...
- Seite 6 Regler SG300P Dimm Master STBY% TIME SENS SG300P Dimm Slave SENS – 6 –...
- Seite 7 Regler Einstellungen LUX (Dämmerungssensor) Der Luxregler ist einstellbar: von ungefähr 10 lx ( Test bis 2000 lx ( Test 20 m 10 s TIME (Zeit) Test Mit dem Timer kann bestimmt werden, wie lange das Licht nach TIME der letzten Bewegung im Erfassungsbereich eingeschaltet bleibt. SENS Der Zeitregler ist einstellbar: von 10 s bis 20 min.
- Seite 8 Es gelten folgende Werte für die Erfassungsdurchmesser: Ø 8,5 m Ø 10 m Ø 12 m Ø 14 m Ø 16 m Montagehöhe [m] Erfassungsbereich Ø [m] – 8 –...
- Seite 9 Inbetriebnahme • Nach dem Einschalten beginnt die Initialisierungsphase von ca. 30 s. • Während der Initialisierungsphase leuchtet die rote LED und die angeschlossene Be- leuchtung wird eingeschaltet. Danach geht das Licht wieder aus und die LED erlischt. Der Melder geht jetzt in einen der folgenden Zustände: Auto/Test oder Kurzimpuls Modus, entsprechend der Programmierung durch die IR-Dimm Fernbedienung oder der Einstellung an den Reglern.
- Seite 10 Dimm Funktion Automatische Dimm Funktion (Konstantlichtregelung). Der Helligkeitswert wird automatisch auf dem voreingestellten Lux Wert gehalten. Manuelles Dimmen Mit dem externen Taster kann das Licht manuell rauf- und runtergedimmt werden, in- dem man den Taster für länger als 2 s gedrückt hält. Gedimmt wird wie folgt: 10 % > 50 % >...
- Seite 11 Betriebsarten: Automatik / Halbautomatik Mit der Taste kann die Betriebsart auf automatisch oder halbautomatisch einge- stellt werden. Dazu muss sich der Melder im Programmiermodus (unlocked) befinden. Beim Drücken der Taste ertönt ein beep (Piepston) vom buzzer (Summer) und die LED blinkt einmal auf. Der Melder befindet sich jetzt im Automatik Modus.
- Seite 12 Anmerkung: Wenn die Taste gedrückt wird, übernimmt der Melder den am Regler eingestellten Lux Wert und die Fernbedienung die Initial-Werte. Halbautomatik Modus Im Halbautomatikbetrieb muss der Lichtkanal immer mit der Taste auf der Fernbe- dienung, oder durch einen externen Taster, eingeschaltet werden. Bei eingeschaltetem Lichtkanal bleibt die Beleuchtung an, solange sich Personen im Erfassungsbereich des Melders aufhalten.
- Seite 13 Manuelles Einschalten Automatisches Dimmen und Ausschalten Wenn das Umgebungslicht unter dem eingestellten Lux Wert liegt, kann der Lichtkanal mit einem kurzen Tastendruck auf den externen Taster eingeschaltet werden. Der Licht- kanal wird danach automatisch auf den voreingestellten Lux Wert heruntergedimmt. Dieser Zustand bleibt, solange sich Personen im Erfassungsbereich des Melders aufhal- ten.
- Seite 14 IR-Dimm Fernbedienung Allgemeiner Hinweis: Halten Sie die Fernbedienung Richtung Melder. Die LED im Melder leuchten als Bestätigung zweimal auf. – 14 –...
- Seite 15 Taste Funktion Taste Lock Taste – Aktivieren/Öffnen des Programmiermodus Der Melder kann mit der IR-Fernbedienung programmiert werden. Dazu muss zuerst der Programmiermodus aktiviert, bzw. geöffnet werden: Beim Drücken der Taste ertönt ein beep (Piepston) vom Buzzer (Sum- mer) und die LED blinkt einmal kurz auf (0,2 s). Jetzt ist der Programmier- modus im Melder aktiviert (=unlocked).
- Seite 16 Taste Funktion Taste Cursor Tasten und Taste für die Einstellungen von Einstellung (Luxwert) = 100 lx Mit Cursor-Zeigern gewünschten Konstantlicht Soll- = 300 lx wert in der LUX Zeile setzen und mit der Taste an den Melder senden. = 500 lx = 800 lx Einstellung (Nachlaufzeit t)
- Seite 17 Taste Funktion Taste Durch Betätigen der Taste, wird der Test Modus aktiviert (Fernbe- dienung im Programmiermodus). Der Lichtkanal wird für 3 s eingeschaltet und bleibt während 6 s ausgeschaltet. Bei erneutem Drücken der Taste, wird wieder auf Automatik Betrieb geschaltet. Durch Drücken einer der folgenden Tasten: oder wird der TEST Modus beendet und der...
- Seite 18 Taste Funktion Taste Mit dieser Taste wird der Lichtkanal manuell ein- und ausgeschaltet. Mit dieser Taste können die Betriebsarten automatisch oder halbautoma- tisch eingestellt werden. (Fernbedienung im Programmiermodus). Beim Drücken der Taste ertönt ein beep (Piepston) vom buzzer (Sum- mer) und die LED blinkt einmal auf. Der Melder befindet sich jetzt im automatischen Betrieb.
- Seite 19 Störungsbeseitigung Störung Ursache/Korrektur Verbraucher schaltet nicht: • Dämmerungswert zu hoch eingestellt • Leuchtmittel von Lampe kontrollieren • Netzspannung/Sicherung prüfen Schaltet ein und aus: • Erfassungsbereich auf Fehlerquellen überprüfen: (Durchzug, Tiere, Heizungen usw.) können Fehlschaltungen verursachen! • Abstand zu Leuchte kontrollieren (Wärmereflexion oder direkter Lichteinfluss) •...
-
Seite 20: Technische Daten
Technische Daten Nennspannung: 230 V ± 10 %, 50 Hz Leistungsaufnahme: 0,8 W PIR-Sensoren: 3 Pyrodetektoren Lichtsensor: 1 Fotodiode Schaltleistung: 2300 W / 10 A max. resistiv (cos = 1) 1150 VA / 5 A max. induktiv (cos = 0,5) 30x 18 W, 25x 36 W, 20x 58 W, 20x (2x 18 W), 15x (2x 36 W), 10x (2x 58 W) Dimm Ausgang:...
