Pfeifer ECODUR Originalbetriebsanleitung Seite 20

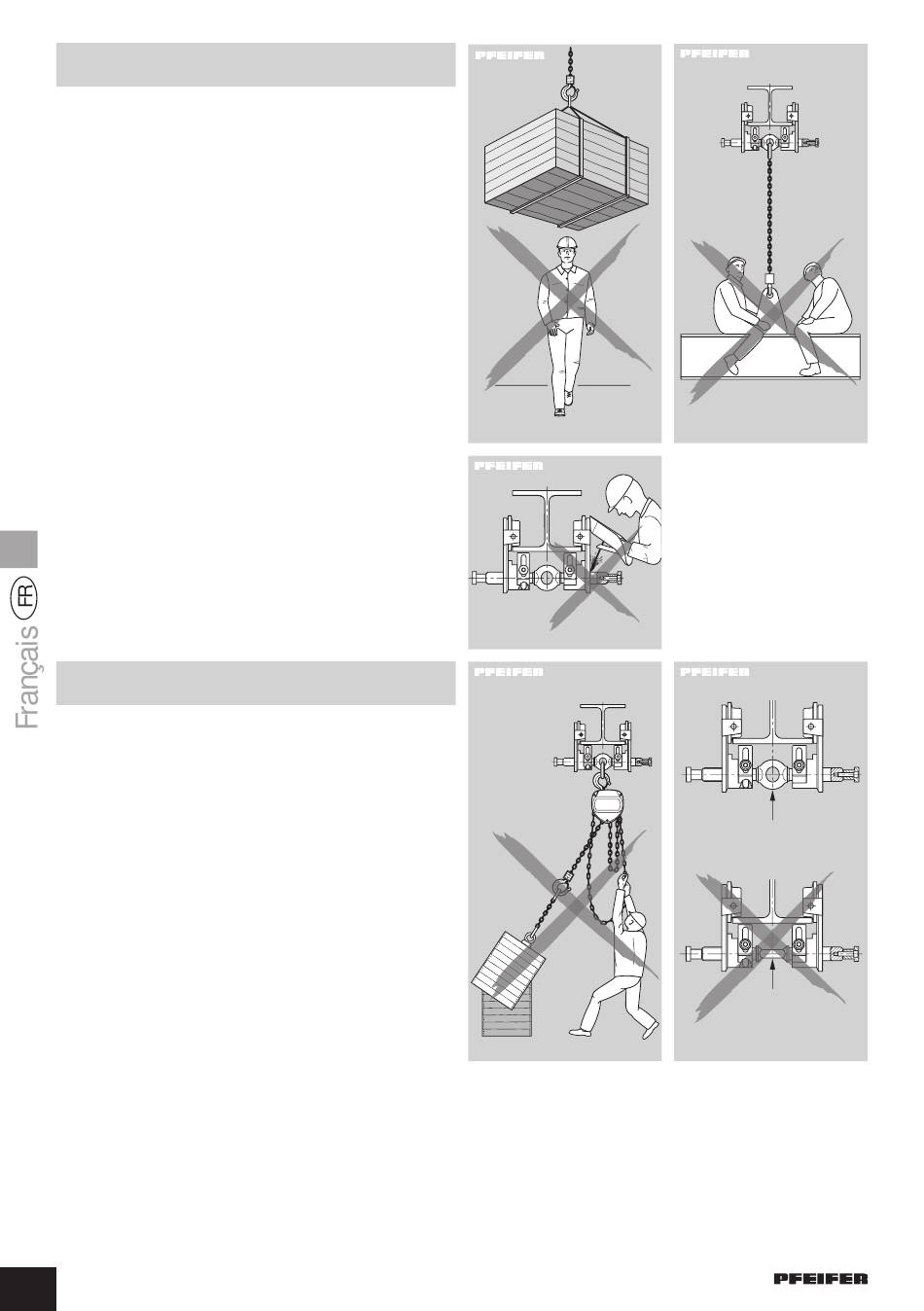

3. Utilisation non conforme
• La capacité de levage (W.L.L.) ne peut pas être
dépassée.
• Il est interdit d'utiliser le chariot pour transporter des
personnes (Fig. 2).
• Tout travail de soudure au niveau du chariot est
interdit (Fig. 3).
• Éviter la traction oblique, à savoir la sollicitation
latérale de la traverse et des flasques latéraux (Fig. 4).
Toujours soulever les charges en ligne droite entre le
point de suspension de la traverse et le point de
levage de la charge.
• Tout mauvais accrochage ou chargement de la
traverse au-dessus de la section plate est interdit
(Fig. 5).
• Ne pas laisser tomber l'engin de levage d'une hauteur
importante. L'appareil doit toujours être déposé
convenablement sur le sol.
• Il est interdit d'agrandir le réglage de la largeur du
chariot pour, par exemple, obtenir un rayon de
courbure plus important.
• L'appareil est prévu pour être entraîné manuellement.
Tout entraînement mécanique est interdit.
• Ne jamais utiliser l'appareil à l'envers (avec les roues
pointant vers le bas).
• Il est interdit d'utiliser l'appareil dans un environne-
ment explosif.
4. Instructions de montage
1. Visser la traverse (Fig. 7) avec le côté du filetage
droit sur environ 3 mm dans le flasque latéral marqué
d'un « S ».
2. Visser le second flasque latéral sur l'autre extrémité
de la traverse, également sur 3 mm.
3. Continuer de visser la traverse dans les flasques
latéraux dans le sens des aiguilles d'une montre
jusqu'à ce que les deux extrémités soient visibles sur
les côtés extérieurs des flasques latéraux.
4. La poursuite de la rotation au niveau de la traverse
permet de réaliser un préréglage approximatif pour la
zone de poutre souhaitée.
5. Soulever le chariot sur la poutre de sorte que les
galets reposent sur la semelle inférieure de la poutre.
6. Tourner à nouveau la traverse pour régler la bonne
distance « A » des galets par rapport à la semelle de
la poutre (Tab. 1, Fig. 6).
Attention : Lorsque la poutre est très large, la traverse
doit au minimum affleurer les deux flasques latéraux.
Attention : Afin de garantir un fonctionnement sûr et
sans problème, l'œillet de la traverse doit toujours se
trouver précisément au milieu des deux flasques
latéraux.
Chariots à poussée ECODUR 12/2010. Sous réserve de modifications!
4
Fig. 1
Fig. 3
Fig. 4
Fig. 2
Fig. 5
