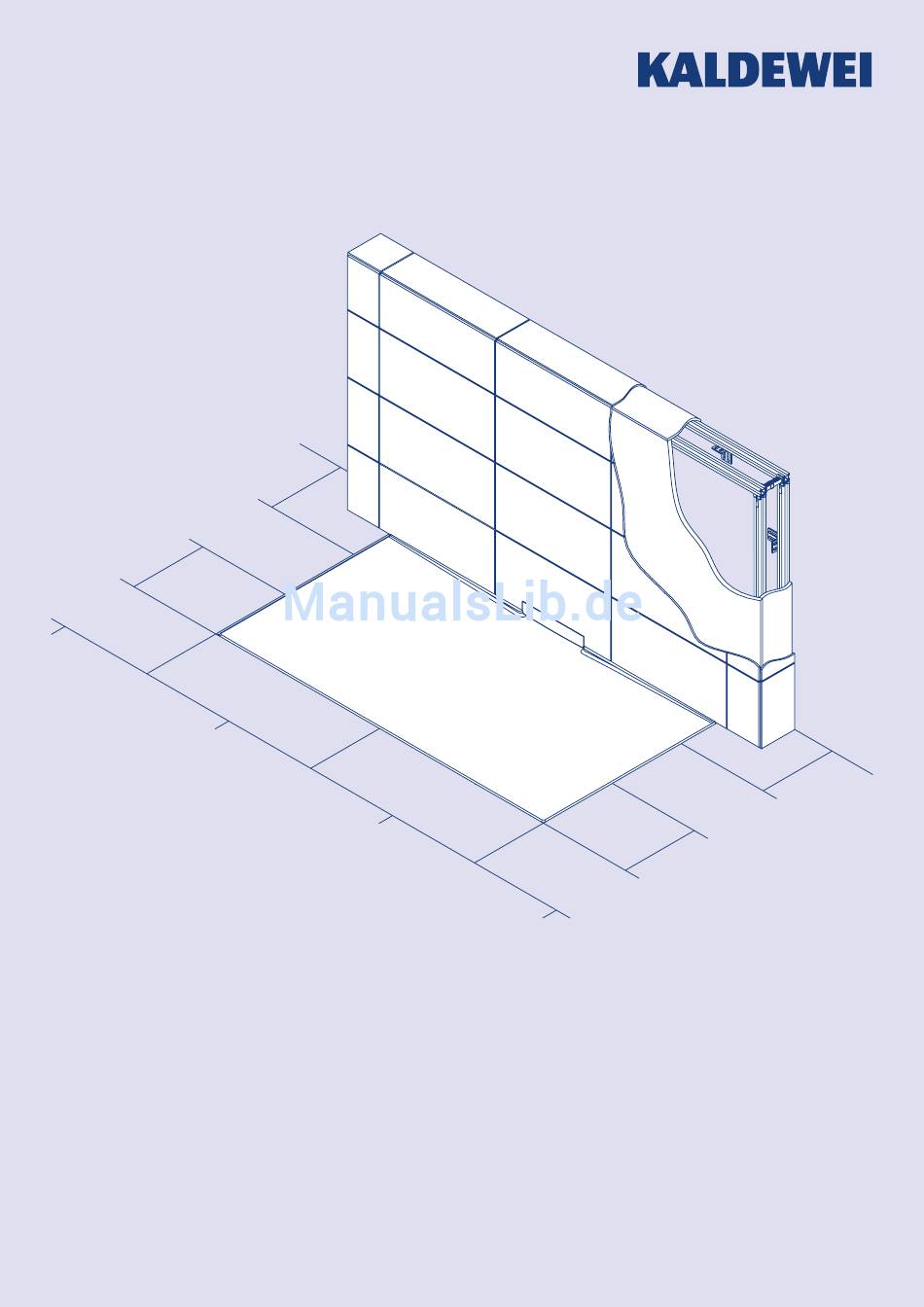

HAUPTEINBAUANLEITUNG XETIS
GB
– Main Installation Instructions XETIS
F
– Instructions de montage globale XETIS
I
– Istruzioni di montaggio XETIS
E
– Instrucciones de montaje general XETIS

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Kaldewei XETIS

  • Seite 1 HAUPTEINBAUANLEITUNG XETIS – Main Installation Instructions XETIS – Instructions de montage globale XETIS – Istruzioni di montaggio XETIS – Instrucciones de montaje general XETIS...
  • Seite 2: Inhaltsverzeichnis

    Aufmerksamkeit erfordern. ERKLÄRUNG • Kaldewei hat diese Einbauanleitung nach bes- • Kaldewei behält sich das Recht vor, Änderun- tem Wissen erstellt. gen zur Verbesserung der technischen Anlage vorzunehmen, ohne damit die Verpflichtung zu • Kaldewei behält sich das Recht vor, Änderun- übernehmen, Dritten davon Kenntnis zu geben.
  • Seite 3: Erforderliche Systemkomponenten

    • Schalldämmzubehör, optional mit entsprechender Länge zum Anschluss an die örtliche Potentialausgleichsschiene TRANSPORT Beim Transport der Duschfläche XETIS sind fol- Transportieren Sie die Duschfläche und gende Vorschriften zu beachten: das beiliegende Zubehör nur in der Liefer- verpackung und vermeiden Sie unsachge- mäße Belastungen.
  • Seite 4: Verbindliche Einbauvorschriften

    VERBINDLICHE EINBAUVORSCHRIFTEN Der Einbau des Fuß-Rahmens FR 5350 Für den Einbau von Einbauhilfen und wei- XETIS und der Duschfläche XETIS darf nur terer Zubehörprodukte sind die entspre- durch einen autorisierten Sanitär-Fachbe- chenden Einbauanleitungen der Hersteller trieb erfolgen. zu beachten. Beim Einbau der Duschfläche sind zusätz- Bei der Verarbeitung von weiteren Monta- lich die Einbauanleitungen „Vorbereitung...
  • Seite 5: Anbringen Des Vorwandsystems

    ANBRINGEN DES VORWANDSYSTEMS Die Angaben und Hinweise des Vorwandsystem- Herstellers sind zu beachten. Für den Ablaufbereich der Duschfläche ist eine Öffnung mit mindestens 650 mm x 300 mm (ab OKFF=Fertigfußboden) mit einer Tiefe von 130 mm zu berücksichti- gen. A = X + 150 mm •...
  • Seite 6: Setzen Der Ausschalungsplatten

    SETZEN DER AUSSCHALUNGSPLATTEN Die Ausschalungsplatten (nicht im Lieferumfang) sind so zu befestigen, dass sie nach Verlegen des Estrichs problemlos entfernt werden können. Die Aufbauhöhe der Duschfläche mit Siphon beträgt mindestens 112 mm. Ein Sicherheits- abstand von 5 mm zwischen Ablaufgarnitur und Boden wird empfohlen.
  • Seite 7: Aufbau Des Fuss-Rahmens Fr 5350 Xetis

    Fuß-Rahmen FR 5350 XETIS Rahmen FR 5350 XETIS“ durchzuführen. AUFSTELLEN DES FUSS-RAHMENS FR 5350 XETIS Für den Zusammenbau und das Aufstel- len des Fuß-Rahmens FR 5350 XETIS ist die beiliegende Einbauanleitung zu be- rücksichtigen. • Fußrahmen zentral in der Estrichaussparung aufstellen und mit- tels Wasserwaage ausrichten.
  • Seite 8: Einsetzen Der Duschfläche

    Elektro- Installateur durchgeführt werden. Das Erdungskabel nicht unterhalb des Mitten-Abstütz-Systems MAS 5305 bzw. über den Fuß-Rahmen FR 5350 XETIS • Duschfläche auf den Fußrahmen legen. verlegen. • Mittels Wasserwaage die Position und Lage der Duschfläche in Bezug zur OKFF prüfen.
  • Seite 9: Prüfen Der Einbaumasse

    • Es ist zu prüfen, ob schiefe Wände, zu kleine Vorwand- oder Est- richaussparungen den weiteren Einbau behindern. die beiliegende Einbauanleitung des Fuß- Rahmens FR 5350 XETIS berücksichtigen. • Aufgestellte Höhe und Ausrichtung der Duschfläche prüfen. • Position und Möglichkeit des anzuschließenden Siphons prüfen.
  • Seite 10: Festklemmen Des Mitten-Abstütz-Systems Mas 5305

    FESTKLEMMEN DES MITTEN-ABSTÜTZ-SYSTEMS MAS 5305 Für den Einbau des Mitten-Abstütz-Sys- tems MAS 5305 ist die beiliegende Ein- bauanleitung zu berücksichtigen. Beim Festklemmen des Mitten-Abstütz- Systems MAS 5305 darf die Duschfläche nicht belastet werden. • Zugbänder des MAS 5305 vorsichtig ziehen, bis die Abstützungen unter der Duschfläche klemmen.
  • Seite 11: Schliessen Der Beplankung

    Die Angaben und Hinweise des Vorwandsystem- Herstellers sind zu beachten. Der Abstand zur angrenzenden Duschfläche und der Installationshaube darf maximal 10 mm be- tragen. Abbildung ohne XETIS-Dicht-System XDS • Beplankung im freien Bereich fertigstellen. DICHTANSTRICH Ausschließlich lösungsmittelfreie Dicht- schlämme und Nasszellenhaftgründe verwenden.
  • Seite 12: Andrücken Der Dichtbänder

    Die Duschfläche und der Baukörper dür- fen sich keinesfalls berühren. Scharfe Kanten und hervorstehende Partikel an Wänden können die Komponenten des XETIS-Dicht-System XDS beschädigen und müssen entfernt werden. • Schutzfolien an den Dichtbändern abziehen. • Dichtbänder mit einem Roller andrücken.
  • Seite 13: Entfernen Der Ausrichtungsflächen

    ENTFERNEN DER AUSRICHTUNGSFLÄCHEN Die Ausrichtflächen (A) stellen die Ebene der Wand mit Fliesenbelagsaufbau dar. • Ausrichtungsflächen (A) vorsichtig entfernen und gegebenenfalls die Bruchstellen mit einem geeigneten Werkzeug nacharbeiten. AUFKLEBEN DES KAPILLARSCHUTZBANDES Der Abstand zur angrenzenden Duschfläche und der Installationshaube muss ca. 10 mm betra- gen.
  • Seite 14: Aufbringen Des Fliesenklebers (Wandseitig)

    AUFBRINGEN DES FLIESENKLEBERS (WANDSEITIG) Verschmutzungen jeder Art und insbe- sondere Verschmutzungen, durch die Verstopfungen des Abflusses entstehen könnten, sind zu vermeiden. • Fliesenkleber aufbringen. • Kapillarschutzband abziehen. ANBRINGEN DER WANDFLIESEN Für den Ablaufbereich ist in der Fliese ein Aus- schnitt von 324 mm Breite und 41 mm Höhe vorzusehen.
  • Seite 15: Verlegen Der Bodenfliesen

    VERLEGEN DER BODENFLIESEN Um eine höhere Stabilität der Bodenfliesen zu erreichen, ist gegebenenfalls beim Verlegen im Stoßbereich zwischen Duschfläche und Boden- fliesen eine geeignete nichtrostende Abschluss- schiene (A) zu verwenden. • Fliesenkleber aufbringen. • Bodenfliesen wie in Abbildung dargestellt verlegen. SETZEN DER WARTUNGSFUGE Bei der Verarbeitung von Montagewerkstoffen, wie Silikon, sind die Herstellerangaben zu berück-...
  • Seite 16: Einsetzen Der Design-Blende

    EINSETZEN DER DESIGN-BLENDE Die Schnittkanten der Fliese müssen ge- gebenenfalls versiegelt werden. Nach abgeschlossenem Einbau der Dusch- fläche, sind die Haftsauger dem Bauherrn (Endbenutzer) oder in Vertretung dem Bauleiter bzw. dem Architekten zu über- geben. Design-Blende, befliesbar II = Design-Blende, hochglanz verchromt •...
  • Seite 17 Franz Kaldewei GmbH & Co. KG Beckumer Strasse 33-35 59229 Ahlen Germany Tel. +49 2382 785 0 Fax +49 2382 785 200 www.kaldewei.com Kaldewei XETIS Information Hotline: +49 2382 785 777...
