Differenzdruck-Messumformer; Feuchtigkeit - Abb 265Js Betriebsanleitung

4.3

Differenzdruck-Messumformer

Der Druck-Messumformer kann direkt an die Absperr-Armatur montiert werden. Wahlweise
steht ein Befestigungswinkel für die Wand- oder Rohrmontage (2"-Rohr) als Zubehör zur
Verfügung.
Der
Nullpunktverschiebungen vermieden werden.
WICHTIG (HINWEIS)
Bei einem schräg eingebauten Messumformer wirkt die Füllflüssigkeit mit ihrem
hydrostatischen Druck auf die Messmembran und verursacht so eine Nullpunktverschiebung!
Dann ist eine Nullpunktkorrektur erforderlich.
Grundsätzlich funktioniert der Druck-Messumformer aber in jeder Einbaulage. Er wird nach
denselben Richtlinien wie ein Manometer montiert.
Für Montagemöglichkeiten mit Befestigungswinkel siehe Kapitel „Technische Daten".
4.4

Feuchtigkeit

Geeignetes Kabel verwenden und die Kabelverschraubung fest anziehen. Der Druck-
Messumformer wird zusätzlich gegen das Eindringen von Feuchtigkeit geschützt, wenn das
Anschlusskabel vor der Verschraubung nach unten geführt wird. Regen- und Kondenswasser
können so abtropfen. Das gilt vor allem bei der Montage im Freien, in Räumen, in denen mit
Feuchtigkeit zu rechnen ist (z. B. durch Reinigungsprozesse) oder an gekühlten bzw. beheizten
Behältern.

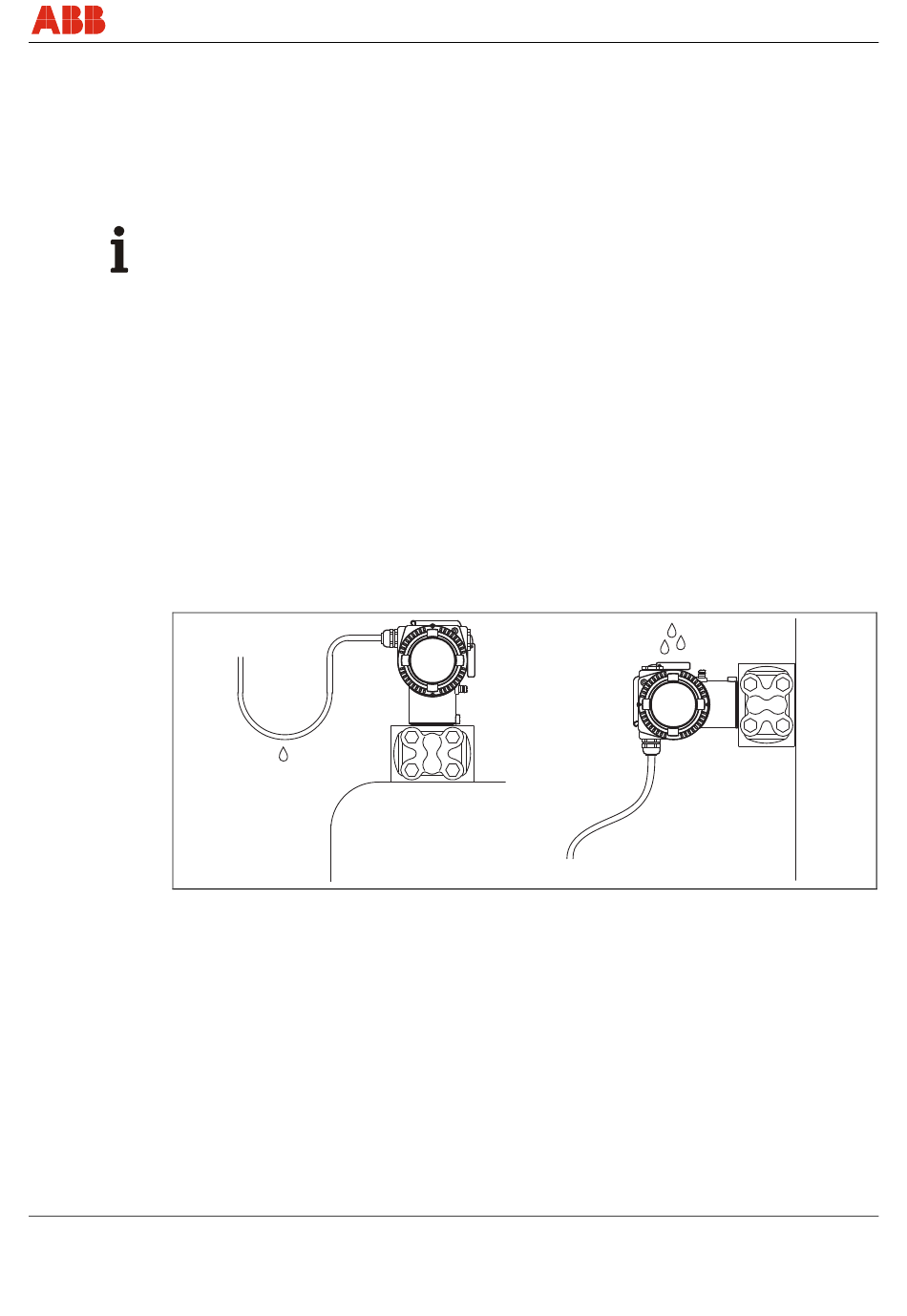

Abb. 5: Maßnahmen gegen das Eindringen von Feuchtigkeit
