1. Verlegen Sie die Stationskabel vom Steuergerät zu
den Magnetventilen.
2. Verbinden Sie von jedem Magnetventil jeweils
ein Kabel mit einer gemeinsamen Masseleitung.
Diese ist zumeist weiß. Befestigen Sie
jeweils eine separate Steuerleitung mit dem
verbleibenden Kabel jedes Ventils. Für sämtliche
Kabelverbindungen müssen wasserdichte Verbinder
verwendet werden.
3. Führen Sie die Kabel durch ein Kabelschutzrohr zu
einer der Öffnungen an der Unterseite des Gehäuses.
4. Isolieren Sie ca. 13 mm aller Kabelenden ab. Klemmen
Sie den gemeinsame Masseleiter der Ventile auf
den Anschluss COM. Klemmen Sie die Steuerleitung
jedes einzelnen Ventils auf die entsprechende
Stationsklemme.
Built on Innovation
®

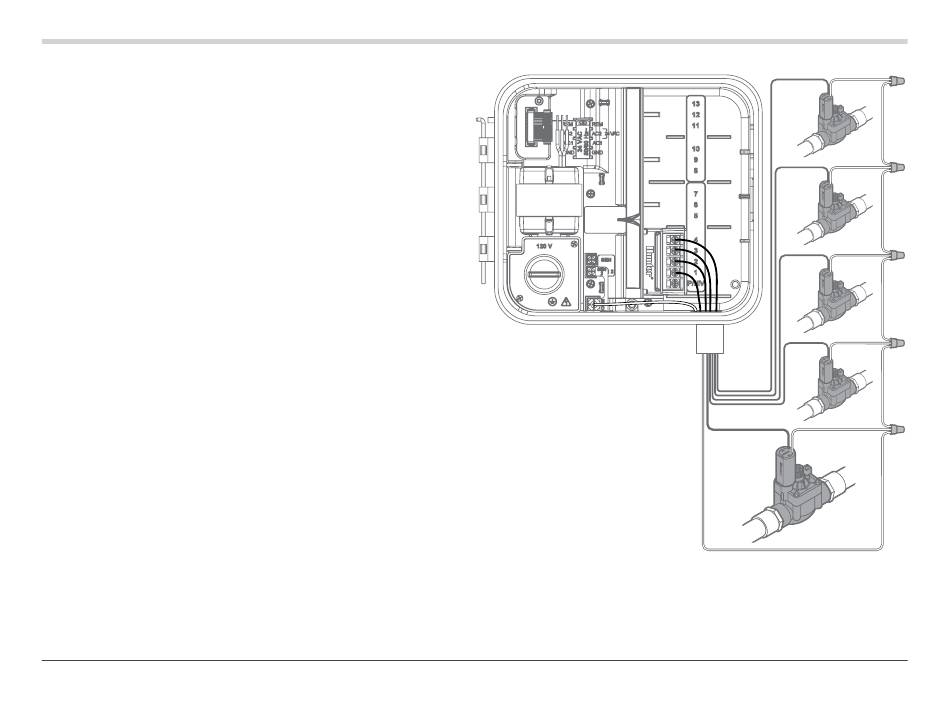

Anschließen der Stationskabel
4
3
2
1
COM
9
