Gerät für den Außenbereich
P2C-Geräte sind mit Netzkabel und Stecker zur einfachen
Installation sowohl im Innen- als auch im Außenbereich
ausgestattet. Wenn das Steuergerät direkt an die
Stromversorgung angeklemmt werden soll, befolgen
Sie für die Anschluss diese Anweisungen:

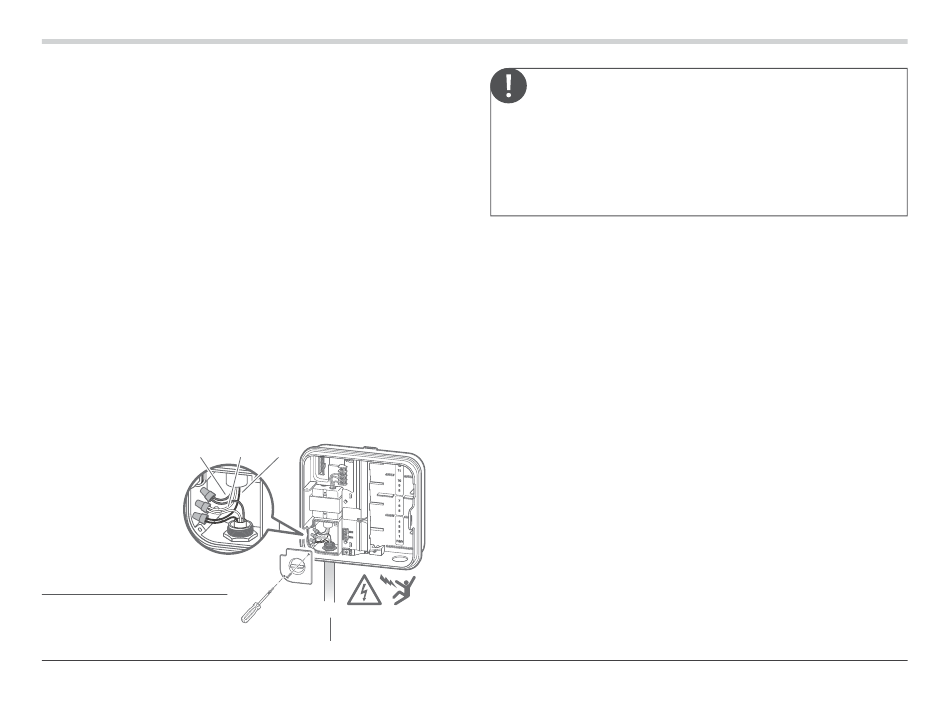

1. Führen Sie Netzkabel und Kabelschutzrohr durch
die 13 mm (1/2") Öffnung auf der linken Seite des
Gehäusebodens.
2. Verbinden Sie die Kabel mit den Transformatorkabeln
in der Anschlussdose. Verwenden Sie zur Installation
des Netzkabels ein UL-zertifiziertes Kabelrohr mit
13 mm (½") Verbinder.
3. Stecken Sie den Verbinder in die ½" (13 mm) Bohrung
unten am Steuergerät. Sichern Sie diesen im Gehäuse
mit einer Mutter.
① ERDUNG
(Grün)
② NULLLEITER
(Weiß)
③ PHASE
(Schwarz)
Gerät für den Außenbereich
Built on Innovation
®
120 V
230 V
U.S.
International
Anschluss an Netzspannung
Darf nur von einem zugelassenen Elektriker
ausgeführt werden.
Verwenden Sie zum Verlegen der Netzkabel
ausschließlich UL-zertifizierte 13 mm Verbinder mit
Außengewinde. Pro-C Steuergeräte sind für den
Betrieb mit Wechselstrom über einen Schutzschalter
mit einer Nennleistung von 15 A vorgesehen.
7
